Материал: Большепролетные конструкции покрытий гражданских и промышленных зданий

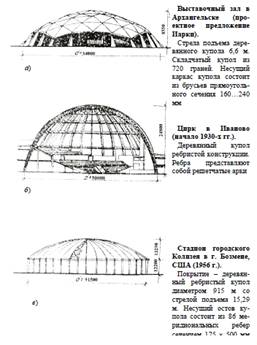

Рис 19. Примеры применения деревянных куполов оболочек

Купола из клееной древесины используются для перекрытия выставочных и концертных залов, цирков, стадионов, планетариев и других общественных зданий. Архитектурно-конструктивные типы куполов из клееной древесины очень разнообразны. Наиболее часто применяются ребристые купола, купола с треугольной сеткой и сетчатые купола с решеткой кристаллического типа, разработанные профессором М.С. Туполевым.

В США и Англии сооружен ряд куполов из клееной древесины.

В штате Монтана (США) над зданием спортивного центра на 15 тыс. зрителей в 1956 г. был возведен деревянный купол диаметром 91,5 м со стрелой подъема 15,29 м (рис. 19, в). Несущий остов купола состоит из 36 меридиональных ребер сечением 17,5×50 см. Ребра опираются на выполненное из прокатных профилей нижнее опорное кольцо и на сжатое верхнее металлическое кольцо. Купол установлен на железобетонные колонны высотой 12 м. В каждой ячейке, образованной ребрами и прогонами, по диагонали крест-накрест натянуты стальные тяжи. Монтаж купола производился спаренными полуарками вместе с прогонами и тяжами. Каждая полуарка длиной 45 м собиралась на земле из трех частей.

Волнообразные купола применяют при пролетах более 50 м. Волнообразную форму поверхности купола придают для обеспечения большей жесткости и устойчивости (рис. 20, а, б).

Покрытие крытого рынка в Руайене (Франция) построенного по проекту архитекторов Симона и Морисео, инженера Сарже в 1955 г. представляет собой волнообразную сферическую оболочку из радиально расположенных 13 синусообразных параболоидов (рис. 20, а). Диаметр купола - 50 м, высота 10,15 м, ширина волны 6 м, толщина 10,5 см. Нижние края волн непосредственно опираются на фундамент.

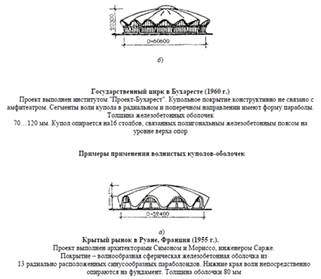

Рис. 20

Покрытие цирка в Бухаресте (1960 г.), выполнено по проекту института "Проект-Бухарест", представляет собой волнообразный купол диаметром 60,6 м, состоящий из 16 параболических волнсегментов (рис 20, б). Толщина оболочки 7 см в вершине, 12 см - у опор. Купол опирается на 16 столбов, связанных между собой полигональным предварительно-напряженным железобетонным поясом, воспринимающим усилия распора в куполе.

Оболочки с поверхностью переноса применяют при покрытии прямоугольных или многоугольных в плане помещений. Опираются такие оболочки на диафрагмы по всем сторонам многоугольника. Поверхность оболочки переноса образуется, при поступательном движении одной кривой по другой при условии, что обе кривые выгнуты кверху и находятся в двух взаимно перпендикулярных плоскостях (рис. 12, е).

Оболочки переноса (рис. 12, д) работают в поперечном и продольном направлении подобно сводам.

Мощные затяжки, подвешенные под продольными ребрами, воспринимают распор в направлении пролета. В поперечном направлении распор от оболочки в крайних пролетах воспринимают диафрагмы жесткости и бортовые элементы, а в средних пролетах распор погашается соседними оболочками. Поперечные сечения оболочек переноса по всей длине свода, кроме опорных зон, чаще принимают круговыми (рис. 16, б).

Примером оболочки с поверхностью переноса является покрытие резиновой фабрики в Бринморе (Южный Уэльс, Англия), построенной в 1947 г. (рис. 21, б). Покрытие состоит из 9 прямоугольных эллиптических оболочек размером 19 × 26 м. Толщина оболочек 7,5 см. Жесткость оболочек обеспечена боковыми диафрагмами.

Рис. 21

В опорных зонах оболочка может заканчиваться коноидальными элементами, обеспечивающими переход от кругового поперечного сечения средней зоны к прямоугольному по линии опирания.

По этой системе в Ленинграде построено покрытие над автогаражом пролетом 96 м, состоящее из 12 сводов шириной 12 м каждый.

Сферические парусные оболочки образуются в том случае, если сферическая поверхность ограничивается вертикальными плоскостями, построенными на сторонах квадрата. Диафрагмы жесткости в этом случае одинаковы для всех четырех сторон (рис 12, в, д, рис. 16).

Сборные ребристые сферические оболочки размером 36×36 м находят использование при строительстве многих промышленных объектов (рис. 21, д). В этом решении применяются плиты четырех типоразмеров: в средней части квадратные 3×3 м, а к периферии - оболочки ромбические, близкие к размеру квадрата. Эти плиты имеют диагональные рабочие ребра и небольшие утолщения по контуру.

Концы арматуры диагональных ребер оголены. При монтаже их сваривают с помощью накладных стержней. В швы между плитами в зоне угловых стыков закладывают стержни с надетой на них спиральной арматурой. После этого швы замоноличивают.

Сферическое покрытие здания Новосибирского торгового центра имеет размеры в плане 102×102 м, подъем контурных арок равен 1/10 пролета. Такой же подъем имеет образующая кривая оболочки.

Общий подъем оболочки равен 20,4 м. Разрезка поверхности оболочки выполнена с учетом схемы переноса. На угловых участках плиты покрытия расположены диагонально в целях размещения в продольных (диагональных) швах напряженной арматуры.

Опорные части угловых участков покрытия, испытывающие наибольшие напряжения, решены в монолитном железобетоне.

Покрытия зала собраний на 1200 мест Массачусетского технологического института в Бостоне (США) выполнено по проекту архитектора Эро Сааринера. Оно представляет собой сферическую оболочку диаметром 52 м и имеет в плане форму треугольника.

Сферическая оболочка покрытия представляет собой 1/8 часть шаровой поверхности. По контуру оболочка опирается на три криволинейных несущих пояса, которые передают усилия на опоры, расположенные в трех точках (рис. 21, г). Толщина оболочки от 9 до 61 см.

Столь большая толщина оболочки у опор объясняется значительными изгибающими моментами, возникающими в оболочке из-за больших вырезов, что говорит о неудачном конструктивном решении.

Покрытие торгового центра в Каноэ (Гавайские острова, США) выполнено в виде сферической оболочки с гладкой поверхностью размером 39,01×39,01 м. Оболочка не имеет диафрагмы жесткости и опирается углами на 4 устоя. Толщина оболочки 76-254 мм. (рис. 21, а).

Покрытие (Испания) крытого рынка в Алхесиросе, построенного в 1935 г. по проекту инженера Торрохи и архитектора Аркаса, представляет собой восьмигранную сферическую оболочку диаметром 47,6 м.

Восемь опор, на которые опирается оболочка, связаны между собой полигональным поясом, воспринимающим распор от оболочки (рис. 21, в).

.5 Оболочки с противоположным направлением кривизны

Оболочки с противоположным направлением одной и другой кривизны образуются путем перемещения прямой линии (образующей) по двум направляющим кривым. К ним относятся коноиды, однополые гиперболоиды вращения и гиперболические параболоиды (рис. 12, е, ж, з).

При образовании коноида образующая прямая опирается на кривую и на прямую линии (рис. 12, ж). В результате получается поверхность с противоположным направлением одной кривизны. Коноид применяется главным образом для шедовых крыш и дает возможность получать множество разнообразных форм. Направляющая кривой коноида может быть параболой или круговой кривой. Коноидная оболочка в шедовом покрытии позволяет обеспечить естественное освещение и проветривание помещений (рис. 16, г, д).

Опорными элементами коноидных оболочек могут являться арки, рандбалки и других конструкции.

Пролет таких оболочек составляет от 18 до 60 м. Возникающие в оболочке коноида растягивающие напряжения, передаются на жесткие диафрагмы. Нагрузка оболочки коноида воспринимается четырьмя опорами, размещенными обычно в четырех угловых точках оболочки.

Примером может служить приемный и складской корпус крытого рынка в Тулузе (Франция), построенный по проекту инженера Прата. Рынок перекрыт конструкцией, состоящей из параболических железобетонных арочных ферм пролетом 20 м, со стрелой подъема 10 м и коноидных оболочек толщиной 70 мм, расстояние между арками - 7 м. Расположенные вдоль продольных сторон здания погрузочные площадки перекрыты цилиндрическими оболочками в виде консолей длиной 7 м, удерживаемых с помощью вант, опирающихся на арки (рис.22, а).

Образующая прямая однополого гиперболоида вращения оборачивается вокруг оси, с которой она пересекается в наклонном положении (рис. 12, з). При перемещении этой прямой возникают как бы две системы образующих, пересекающихся на поверхности оболочки.

Примером применения этой оболочки являются трибуны ипподрома Зарзуэла в Мадриде (рис. 22, б) и рынок в Со (Франция) (рис. 22, в).

Образование поверхности гиперболического параболоида (гипара) определяется системами непараллельных и непересекающихся прямых (рис. 12, з), которые называются направляющими линиями. Каждая точка гиперболического параболоида является точкой пересечения двух образующих, входящих в состав поверхности.

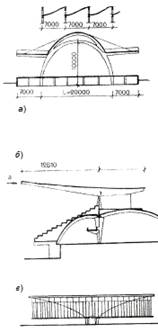

Рис. 22 Примеры применения коноидальных оболочек и гиперболоидов вращения

При равномерно распределенной нагрузке напряжения во всех точках поверхности гипара имеют постоянную величину. Это объясняется тем, что усилия растяжения и сжатия одинаковы для каждой точки. Вот почему гипары имеют большую сопротивляемость к выпучиванию. Когда оболочка под действием нагрузки стремится прогнуться, растягивающее напряжение в направлении, нормальном к этому давлению, автоматически возрастает. Это позволяет выполнять оболочки малой толщины, часто безбортовых элементов.

Первые статические исследования гипаров опубликовал в 1935 г. француз Лафай, но практическое применение в работах они нашли лишь после второй мировой войны. Борони в Италии, Рубана в Чехословакии, Канделы в Мексике, Сальвадори в США, Сарже во Франции. Эксплуатационные и экономические достоинства гипаров и неограниченные эстетические возможности создают для их применения огромный простор.

На рис. 16, е, ж, з, и показаны возможные комбинации из поверхностей плоских гипаров.

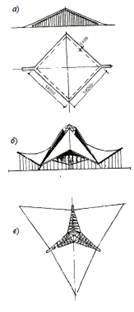

Рис. 23 Примеры применения гипаров в строительстве

Покрытие городского театрального зала в Шизуске (Япония) архитектор Кенцо Танге, инженер Шошикацу Пауоби (рис. 23, а). В зале предусмотрено 2 500 мест для зрителей. Здание в плане квадратное, со стороной равной 54 м. Оболочка имеет форму гипара, поверхность которого усилена ребрами жесткости, расположенными параллельно сторонам квадрата через 2,4 м. Вся нагрузка от покрытия передается на две железобетонные опоры, связанные друг с другом под полом зала железобетонными прогонами. Дополнительными опорами рандбалок оболочки являются тонкие качающиеся стойки по фасадам здания. Ширина рандбалки 2,4 м, толщина 60 см, толщина оболочки 7,5 см.

Часовня и парковый ресторан в Мехико выполнены по проектам инженера Феликса Канделы. Вэтих сооружениях использованы сочетания нескольких гиперболических параболоидов (рис. 23, б, в)

По проекту Ф. Канделы выполнен также ночной клуб в Акапулько (Мексика). В этой работа применено 6 гипаров.

Мировая практика строительства богата примерами различных форм гипаров в строительстве.

.6 Перекрестно-ребристые и перекрестно-стержневые покрытия

Перекрестно-ребристые покрытия представляют собой систему балок или ферм с параллельными поясами, перекрещивающимися в двух, а иногда и в трех направлениях. Эти покрытия по своей работе приближаются к работе сплошной плиты. За счет создания перекрестной системы появляется возможность уменьшить высоту ферм или балок до 1/6-1/24 пролета. Следует отметить, что перекрестные системы эффективны лишь для прямоугольных помещений с отношением сторон в пределах от 1:1 до 1,25:1. При дальнейшем увеличении этого отношения конструкция теряет свои преимущества, превращаясь в обычную балочную систему. В перекрестных системах очень выгодно применять консоли с вылетом до 1/5-1/4 пролета. Рациональное опирание перекрестных покрытий, использующее пространственный характер их работы, позволяет оптимизировать их применение и возводить разнообразные по габаритам и опиранию покрытия из однотипных сборных элементов заводского изготовления.

В перекрестно-ребристых покрытиях расстояние между ребрами применяется от 1,5 м до 6 м. Перекрестно-ребристые покрытия могут быть стальными, железобетонными, деревянными.

Перекрестно-ребристые покрытия, выполненные из железобетона в виде кессонов, рационально применять с пролетами до 36 м. При больших пролетах следует переходить на использование стальных или железобетонных ферм.

Деревянные перекрестные покрытия размером до 24 × 24 м выполняются из фанеры и брусков на клею и гвоздях.

Примером использования перекрестных ферм может быть проект Зала конгрессов в Чикаго выполненный в 1954 г. архитектором Ван Дер Роэ (США). Размеры покрытия зала 219,5 × 219,5 м (рис. 24, а).

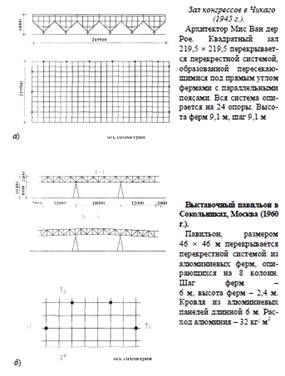

Рис. 24 Перекрестно-ребристые покрытия, выполненные в металле

Высота зала до верха конструкций - 34 м. Перекрестные конструкции выполнены из стальных ферм с параллельными поясами с раскосной решеткой высотой 9,1 м. Вся конструкция опирается на 24 опоры (по 6 опор на каждой стороне квадрата).

В выставочном павильоне в Сокольниках (Москва) выстроенном в 1960 г. по проекту "Моспроекта", применена перекрестная система покрытия размером 46 × 46 м из алюминиевых ферм, опирающихся на 8 колонн Шаг ферм 6 м, высота - 2,4 м. Кровля выполнена из алюминиевых панелей длиной 6 м (рис. 24, б)

Институт ВНИИЖелезобетон совместно с ЦНИИЭПжилища разработали оригинальную конструкцию перекрестно-диагонального покрытия размером 64 × 64 м, выполненного из сборных железобетонных элементов. Покрытие опирается на 24 колонны, расположенные по сторонам квадрата 48 × 48 м, и состоит из пролетной части и консольной с выносом 8 м. Шаг колонн 8 м.

Данная конструкция нашла свое применение при строительстве Дома Мебели на Ломоносовском проспекте в Москве (авторы А. Образцов, М. Контридзе, В. Антонов и др.) Все покрытие выполнено из 112 сборных сплошных железобетонных элементов двутаврового сечения длиной 11,32 м и 32 аналогичных элементов длиной 5,66 м (рис. 25). Ограждающим элементом покрытия является легкий сборный утепленный щит, по которому укладывается многослойный гидроизоляционный ковер.

Стержневые пространственные конструкции из металла это дальнейшее развитие плоскостных решетчатых конструкций. Принцип стержневой пространственной конструкции известен человечеству с древнейших времен, он использован и в монгольских юртах и в хижинах жителей тропической Африки, и в каркасных постройках Средневековья, а в наше время - в конструкциях велосипеда, самолета, подъемного крана и т.д.

Стержневые пространственные конструкции получили широкое распространение во многих странах мира. это объясняется простотой их изготовления, легкостью монтажа, а самое главное - возможностью промышленного изготовления. какова бы ни была форма стержневой пространственной конструкции, в ней всегда можно выделить три типа элементов: узлы, соединительные стержни и зоны. соединенные между собой в определенном порядке, эти элементы образуют плоские пространственные системы.

К пространственным системам стержневых конструкций относятся:

− стержневые структурные плиты (рис. 26);

− сетчатые оболочки (цилиндрические и конические оболочки, оболочки переноса и купола) (рис. 27).

Стержневые пространственные конструкции могут быть однопоясными, двухпоясными и многопоясными. например, структурные плиты выполняют двухпоясными, а сетчатые купола и цилиндрические оболочки при обычных пролетах - однопоясными.
