2. Частота пульса — удары в минуту в среднем за 5-20 секунд. Пульсоксиметр не дает информации о:

·содержании кислорода в крови;

·дыхательном объеме, частоте дыхания;

·сердечном выбросе или артериальном давлении. Пульсоксиметры бывают:

Трансмиссионные — которые работают на просвет че-

рез ткани. Рефракционные — работают на отражение света от ткани. В отличие от трансмиссионных у них ряд преимуществ: можно использовать с накрашенными, накладными ногтями, не обязательно датчики должны быть друг напротив друга.

Фотоплетизмографический датчик пульсоксиметра содержит два светоизлучающих диода, работающих один

в«красной», другой — в «инфракрасной» области спектра, а также широкополосный фотоприемник. На практике используются два типа датчиков: первый, анализирующий излучение светодиодов, проходящих через ткани, и второй — излучение, отраженное от исследуемых тканей. Датчики проходящего излучения укрепляются на кончике пальца руки или ноги, мочке уха пациентов, у детей датчик часто закрепляется на стопе

вобласти большого пальца или на ладони. Датчики, регистрирующие рассеянное тканями излучение, размещаются на поверхности тела в проекции сонной или височной артерии.

Рис. П1.3. Способы крепления датчиков

Принцип работы

Фотоприемник преобразует интенсивность ослабленного тканями «красного» и «инфракрасного» излучения в электрический сигнал, поступающий в тракт усиления. Излучатели датчика включаются поочередно, т.е. коммутируются с частотой порядка 1000 Гц, что позволяет использовать для регистра-

16

ции излучения один коммутируемый фотоприемник. Далее в усилительном тракте сигналы «красного» и «инфракрасного» излучения разделяются на два канала с помощью импульсов управления коммутатора, переключающих светодиоды. В каждом канале производится измерение двух составляющих ФПГ сигнала, обусловленных постоянной и пульсирующей составляющими абсорбции, необходимых для вычисления величины R и определения сатурации по калибровочной кривой.

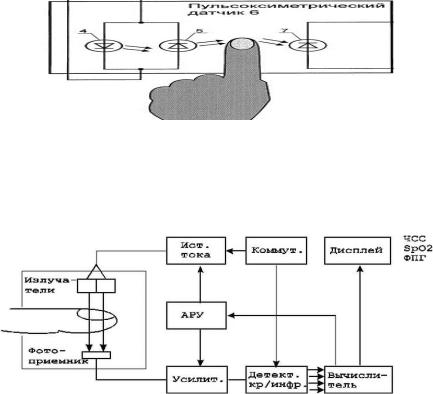

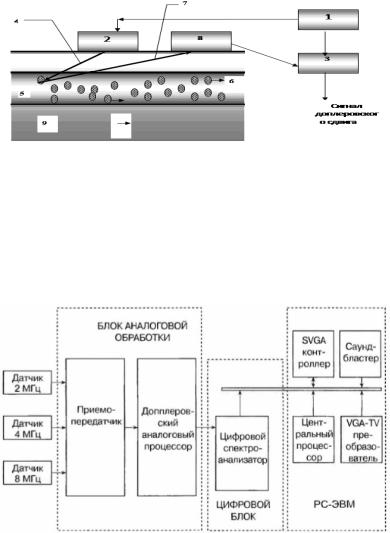

Рис. П1.4. Общий вид пульсоксиметрического датчика: 4 – красный светодиод; 5 – инфракрасный светодиод; 6 – пульсоксиметрический датчик; 7 – фотодиод

Рис. П1.5. Структурная схема пульсоксиметра

17

Технические характеристики пульсоксимера PulseOx 6000

1.Регистрация сигнала — отражающая технология.

2.Диапазон измерения сатурации (SpO2) — от 40 %

до 99 %.

3.Диапазон измерения частоты пульса — от 40 до

250 уд./мин.

4.Точность измерения SpO2(70–99 %) — ±2 % или ±2 значащие цифры.

5.Точность измерения ЧСС — ±3 % или ±3 значащие

цифры.

6.Элемент питания — 3.6V литиевая батарея (1/2АА).

7.Длительность постоянной работы — 500 часов.

8.Габариты — 74×41×30 мм.

9.Вес — 50 грамм (с батареей).

Цена: 18 000 р.
