Фаза активации происходит после окончания процедуры и характеризуется повышением тонуса организма, улучшением настроения, повышением работоспособности.

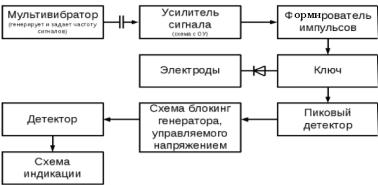

Рис. П4.2. Структурная схема аппарата для электросна

При электросне воздействие на головной мозг осуществляется через электроды, наложенные на закрытые глаза и сосцевидные отростки височных костей, импульсным током прямоугольной формы при длительности импульсов порядка 0,2-0,5 мс и частоте повторения, регулируемой в пределах от 1-5 до 80-100 имп/с. Частота импульсов подбирается для каждого больного индивидуально, а ток устанавливается таким, чтобы ощущение от его прохождения (постукивание, вибрация или легкое давление в глубине глазницы) не достигало беспокоящей больного интенсивности. Генератор импульсов представляет собой мультивибратор. С выхода мультивибратора прямоугольные импульсы после дифференцирования поступают на вход ограничителя-формирователя. С помощью этого каскада из отрицательных пиков, снимаемых с выхода дифференцирующей цепочки, создаются практически прямоугольные импульсы длительностью 0,5 мс. Прямоугольные импульсы усиливаются выходным усилителем. С нагрузки выходного усилителя на импульсное напряжение через разделительный конденсатор подается на выходное гнездо «Пациент». В цепь выходного тока включен резистор. Падение напряжения на

26

этом резисторе, пропорциональное амплитуде импульсов тока, подается в блок измерителя. Измеритель представляет собой пиковый детектор, напряжение которого модулирует по амплитуде колебания автогенератора. После усиления высокочастотные колебания детектируются и постоянная составляющая, пропорциональная амплитуде импульсов в цепи пациента, измеряется миллиамперметром. Помимо генератора импульсного напряжения, аппарат имеет регулируемый источник постоянного тока для создания в выходной цепи дополнительной постоянной составляющей, усиливающей в ряде случаев эффективность импульсного тока. Постоянное напряжение создается с помощью мостового выпрямителя с фильтровыми конденсаторами.

Рис. П4.3. Аппарат «Электросон ЭС-10-5»

Технические характеристики прибора «Электросон ЭС-10-5»

1.Электропитание переменного тока от сети — 220 В.

2.Частота — 50 Гц.

3.Мощность потребления — 25 В.

4.Частота следования импульсов — 5, 10, 20, 40, 80, 100, 160 Гц.

5.Относительная погрешность установки частоты — 2 %.

6.Продолжительность импульсов — 0,5 мм.

7.Габариты — 108×300×315 мм.

8.Вес — 3,5 кг.
