Материал: Анализ факторов, влияющих на равномерность состава шихты на колошнике доменной печи

5 Анализ результатов

Для анализа полученных данных необходимо графически отобразить степень влияния исследуемых факторов, на коэффициент равномерности поступления исследуемого материала в колошниковое пространство доменной печи. Проанализировав зависимости необходимо выбрать рациональный режим загрузки исследуемого материала.

Рисунок 1 – Зависимость коэффициента равномерности от расхода коксового орешка.

На рисунке 1 зависимости коэффициента равномерности от расхода коксового орешка и доли окатышей от железорудной части шихты 20,25, 30% при угле открытия шихтового затвора 35 ̊является криволинейной возрастающей до расхода коксового орешка 850 кг/т чугуна, с 850 до 1000 кг/т чугуна – криволинейной убывающей. При доле окатышей от железорудной части шихты 20,25, 30% расходе коксового орешка 850 кг/т чугуна коэффициент распределения 0,433375; 0,499625; 0,5485 – точки экстремума соответственно.

Рисунок 2 – Зависимость коэффициента равномерности от расхода коксового орешка

На рисунке 2 зависимости коэффициента равномерности от расхода коксового орешка и доли окатышей от железорудной части шихты 20,25, 30% при угле открытия шихтового затвора 40 ̊является криволинейной возрастающей до расхода коксового орешка 800 кг/т чугуна, с 800 до 1000 кг/т чугуна – криволинейной убывающей. При доле окатышей от железорудной части шихты 20,25, 30% расходе коксового орешка 800 кг/т чугуна коэффициент распределения 0,496125; 0,459875; 0,40675 – точки экстремума соответственно.

Рисунок 3 – Зависимость коэффициента равномерности от расхода коксового орешка.

На рисунке 3 зависимости коэффициента равномерности от расхода коксового орешка и доли окатышей от железорудной части шихты 20,25, 30% при угле открытия шихтового затвора 45 ̊является криволинейной возрастающей до расхода коксового орешка 800 кг/т чугуна, с 800 до 1000 кг/т чугуна – криволинейной убывающей. При доле окатышей от железорудной части шихты 20,25, 30% расходе коксового орешка 800 кг/т чугуна коэффициент распределения 0,578875; 0,4375; 0,285 – точки экстремума соответственно.

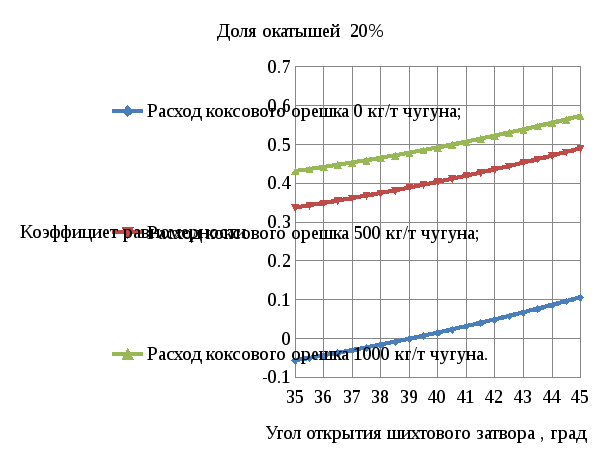

Рисунок 4 – Зависимость коэффициента равномерности от угла открытия шихтового затвора

На рисунке 4 зависимости коэффициента равномерности от угла открытия шихтового затвора и расходе коксового орешка при доле окатышей от железорудной части шихты 20% является криволинейной возрастающей.

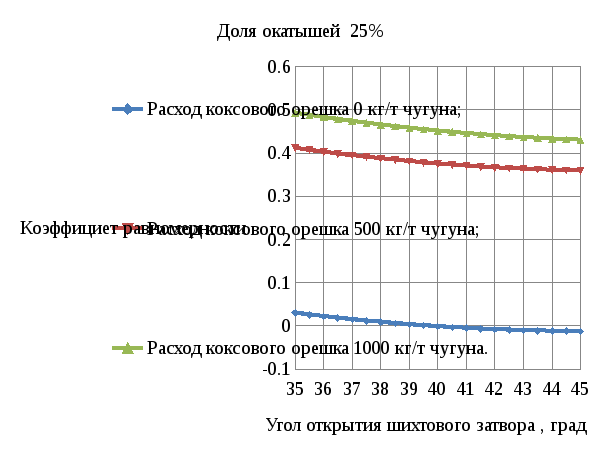

Рисунок 5 – Зависимость коэффициента равномерности от угла открытия шихтового затвора

На рисунке 5 зависимости коэффициента равномерности от угла открытия шихтового затвора и расходе коксового орешка при доле окатышей от железорудной части шихты 25% является криволинейной убывающей.

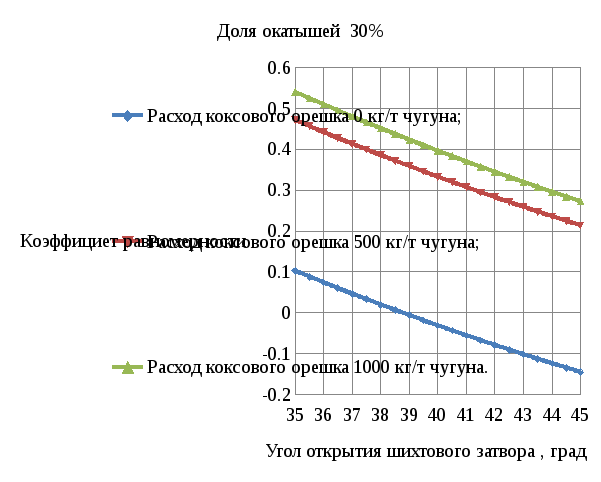

Рисунок 6 – Зависимость коэффициента равномерности от угла открытия шихтового затвора

На рисунке 6 зависимости коэффициента равномерности от угла открытия шихтового затвора и расходе коксового орешка при доле окатышей от железорудной части шихты 30% является криволинейной убывающей.

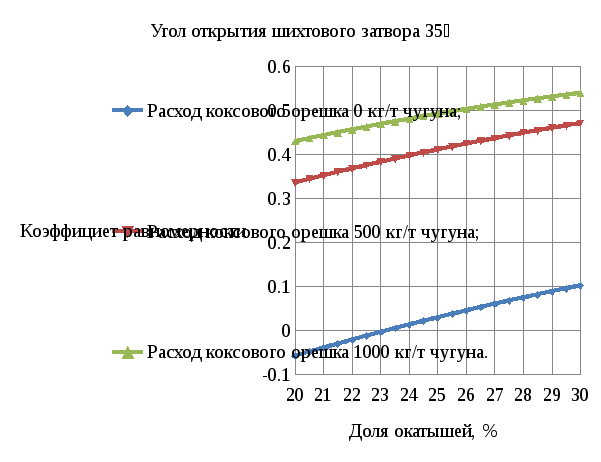

Рисунок 7 – Зависимость коэффициента равномерности от долей окатышей

На рисунке 7 зависимости коэффициента равномерности от доли окатышей и расходе коксового орешка при угле открытия шихтового затвора 35 ̊является криволинейной возрастающей.

Рисунок 8 – Зависимость коэффициента равномерности от долей окатышей

На рисунке 8 зависимости коэффициента равномерности от доли окатышей и расходе коксового орешка при угле открытия шихтового затвора 40 ̊является криволинейной убывающей.

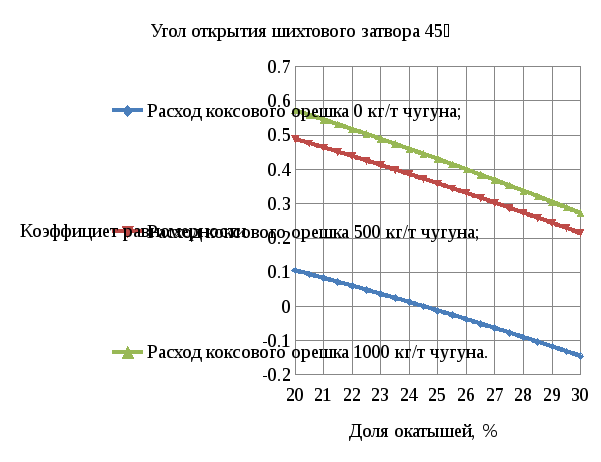

Рисунок 9 – Зависимость коэффициента равномерности от долей окатышей

На рисунке 9 зависимости коэффициента равномерности от доли окатышей и расходе коксового орешка при угле открытия шихтового затвора 45 ̊является криволинейной убывающей.

Таким образом, проанализировав зависимости, наиболее выгодным режимом загрузки материалов является: расход коксового орешка 900 кг/т чугуна, доля окатышей от железорудной части шихты 20%, угол открытия шихтового затвора 45 ̊.

Заключение

В данной работе проводился анализ влияния различных факторов на коэффициент равномерности поступления шихтовых материалов из шихтового бункера БЗУ в колошниковое пространство доменной печи, используя планированный эксперимент. При расходе коксового орешка 900 кг/т чугуна, доле окатышей от железорудной части шихты 20%, угле открытия шихтового затвора 45 ̊обеспечивало наиболее высокую величину коэффициента распределения равную 0,57975.
