Материал: А27878 Андреев АК Материалы для низкотемпературной техники

Методом экструзии изготавливают жесткие и гибкие трубы, жесткие пленки (методом с раздувом рукава), формуют моноволокна.

Сополимеры винилхлорида с винилацетатом содержат обычно 2–20 % (лишь в некоторых случаях – до 40 %) винилацетата. Состав и средняя молекулярная масса сополимера в значительной степени влияют на свойства и способность к переработке изделия.

В табл. 5.25 приведены значения молярной теплоемкости сополимеров винилхлорида с винилацетатом в зависимости от содержания винилацетата в сополимере.

Таблица 5.25

Значения молярной теплоемкости [Ср, Дж /(моль ∙ К)] сополимеров винилхлорида с винилацетатом

Сополимеры делят на четыре группы по содержанию винилацетата.

Первая группа – содержание винилацетата составляет от 2 до 6 %; по свойствам сополимеры близки к поливинилхлориду, используются для изготовления прозрачных листов и пленок, электрической изоляции, искусственной кожи.

Вторая группа – содержание винилацетата 9–12 %; перерабатываются в твердые и прозрачные изделия; из них изготавливают трубы, листы и пленки для упаковки пищевых продуктов.

Наибольшее распространение получили изделия, изготовленные из сополимеров винилхлорида с винилацетатом, третьей группы. Эти сополимеры содержат от 12 до 16 % винилацетата.

221

Они хорошо перерабатываются в изделия, легко растворяются

исовмещаются с другими полимерами. В наполненном виде применяются для изготовления плиток для полов, красок и эмалей.

Сополимеры четвертой группы в основном используются для производства клеев и покрытий и содержат до 20 % винилацетата и более.

Сувеличением содержания винилацетата повышаются растворимость сополимеров и совместимость их с пластификаторами, полимерами и другими пленкообразующими веществами; уменьшаются водостойкость, температура размягчения, жесткость

итвердость.

Сополимеры винилхлорида с акрилонитрилом содержат от 20 до 60 % винилхлорида. Ряд показателей этого сополимера приведен в табл. 5.26.

Данные сополимеры хорошо растворяются в ацетоне. При нормальной температуре они устойчивы к действию концентрированных растворов кислот и окисляющих агентов, при повышенных температурах – к действию растворов щелочей и кислот средних концентраций.

Сополимеры винилхлорида с акрилонитрилом применяют главным образом как электроизоляционные материалы и для производства волокна со следующими свойствами: временное сопротивление при растяжении – 20–40 гс/текс; относительное удлинение – от 10 до 30 %.

Сополимеры винилхлорида с метилакрилатом (хловинит) содержат до 20 % метилового эфира акриловой кислоты. Хловинит

222

представляет собой негорючий белый порошок, растворимый в дихлорэтане, диоксане, хлорбензоле; обладает хорошей морозостойкостью (до –30 °С). Применяется в основном для изготовления листовых материалов, шлангов для электроизоляции кабеля, прокладочных жгутов. Сополимеры, содержащие 20 % метилакрилата, предназначены для производства непластифицированных прозрачных эластичных листовых материалов (винипроза), используемых в картографии, геодезии, конструкторских работах и т. д., а сополимеры, содержащие 14 % метилметакрилата, – для производства шлангов, электроизоляции кабелей и т. д.

В табл. 5.27 приведены значения молярной теплоемкости сополимеров винилхлорида с метилакрилатом.

Таблица 5.27

Значения молярной теплоемкости сополимеров винилхлорида с метилакрилатом, Дж /(моль ∙ К)

Сополимеры винилхлорида с бутилакрилатом, содержащие 20–25 % последнего, используют для получения электроизоляционных пластиков и других материалов, характеризующихся повышенной морозостойкостью (на 15–20 °С ниже, чем у обычных пластифицированных материалов на основе поливинилхлорида,

223

причем расход пластификаторов при изготовлении материала из сополимера винилхлорида с бутилакрилатом в 1,5–2 раза меньше). Эти сополимеры в виде 25 %-го раствора в ацетоне и толуоле, 30 %-го раствора в этиленгликольацетате и ксилоле в смеси с алкидными смолами на основе тунгового масла используются как лаки, образующие водо- и химически стойкие покрытия.

Некоторые другие сополимеры винилхлорида (например, с алкилвиниловыми эфирами, винилстеаратом, винилацетатом, высшими апкилакрилатами, диоктифталатами, дибутилфталатами) получают в целях улучшения свойств поливинилхлорида. Ряд таких сополимеров также находят применение в области пониженных температур. В табл. 5.28 и 5.29 приведены данные по молярной теплоемкости двух сополимеров винилхлорида – с диоктифталатом и дибутилфталатом, первый из которых способствует понижению температуры стеклования поливинилхлорида (рис. 5.5 и 5.6), а вто-

224

Таблица 5.29

Значения молярной теплоемкости сополимеров винилхлорида с дибутилфталатом

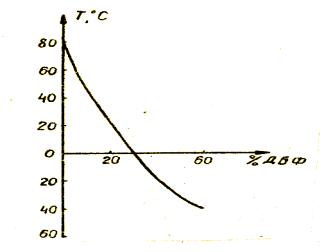

Рис. 5.5. Зависимость температуры стеклования поливинилхлорида от содержания дибутилфталата

225
