Таблица 4.7

Коэффициенты отражения различных поверхностей

Характер отражающей поверхности

Коэффициент отражения ,

%

стены, оклеенные светлыми обоями Стены и потолок в помещениях с большим коли-

чеством темной пыли, сплошное остекление без

10

штор, красный кирпич неоштукатуренный, стены с темными обоями

Стены и потолок покрашены в светлые тона

50

(светло-желтый, светло-зеленый, голубой и пр.)

Стены и потолок покрашены в полутемные тона

30

(серый, красный, зеленый)

Стены и потолок покрашены в темные тона (ко-

10

ричневый, черный)

Таблица 4.8 Варианты к расчету естественной освещенности в производственном помещении

Таблица 4.9 Значение коэффициента отражения от потолка, стен и пола

КОНТРОЛЬНЫЕ ВОПРОСЫ

1.Как нормируется естественная освещенность?

2.Какие виды естественного освещения вы знаете?

3.Какие требования предъявляются к системам производственного освещения?

4.По каким параметрам определяется разряд работы?

5.Что характеризует «спектральная видность», в чем заключается ее особенность? Энергетические и фотометрические величины.

Литература: [1; 2; 7; 9].

Задача № 5

РАСЧЕТ ИСКУССТВЕННОЙ ОСВЕЩЕННОСТИ В ПРОИЗВОДСТВЕННОМ ПОМЕЩЕНИИ

В производственном помещении длинной А, шириной В, высотой h необходимо установить искусственное освещение, соответствующее определенному разряду зрительных работ (Еmin) в данном помещении. В соответствии с исходными данными (по варианту) в задаче требуется определить:

1.Необходимое количество осветительных приборов для создания нормируемой освещенности в производственном помещении.

2.Мощность осветительной установки.

3.Представить схему размещения осветительных приборов для созда-

ния равномерного освещения в производственном помещении. После произведенных расчетов сделать выводы.

1.Необходимое количество осветительных приборов, для создания системы общего освещения, определяются по формуле:

где Еmin – минимальная, нормируемая освещенность при общей системе освещения для выбранного помещения, лк, определяется из таблицы 5.1

22

S – площадь пола в производственном помещении, м2; k – коэффициент запаса;

F - световой поток, создаваемый одной лампой, лм, определяется из таблицы 5.2 и 5.3;

z – коэффициент неравномерности освещения, при общей системе освещения;

n – количество ламп в светильнике (для ламп накаливания n = 1);- коэффициент использования светового потока, зависит от показателя помещения , коэффициентов отражения от стен СТ и потол-

ка ПТ , находим из таблицы 5.4.

При этом показатель помещения определяется из формулы:

A B

HР (A B) ,

где А и В – длина и ширина пола производственного помещения, м; НР – высота подвеса светильника, определяется как расстояние

между уровнем рабочей горизонтальной поверхности и светильником.

2.Мощность осветительной установки для создания нормированной общей системы освещения определяется по формуле:

W = W m ,

где W - мощность одной лампы в системе общего освещения, Вт; m – количество ламп, используемых для общего освещения.

мощность осветительной установки можно также определить по методу Ватт (для ламп накаливания):

W Emin S k ;

Eср

где Еmin – нормируемая минимальная освещенность в системе общего освещения, лк, определяется из таблицы 5.1;

S – площадь пола, м2;

k – коэффициент запаса;

Еср – средняя горизонтальная освещенность при равномерном размещении приборов и расходе 1 Вт / м2, лк, определяется из таблицы 5.5.

3.Для создания равномерной освещенности необходимо, чтобы отношение расстояния между осветительными приборами L к высоте их подвеса НР было одинаковым: (носит рекомендательный характер)

а) при размещении осветительных приборов параллельными рядами: L/HР = 1,4 - 1,8

б) при размещении осветительных приборов в шахматном порядке:

23

L / HР = 1,8 - 2,5

При размещении осветительных приборов на схеме необходимо пользоваться таблицами 5.6, 5.7 и рис. 5.1

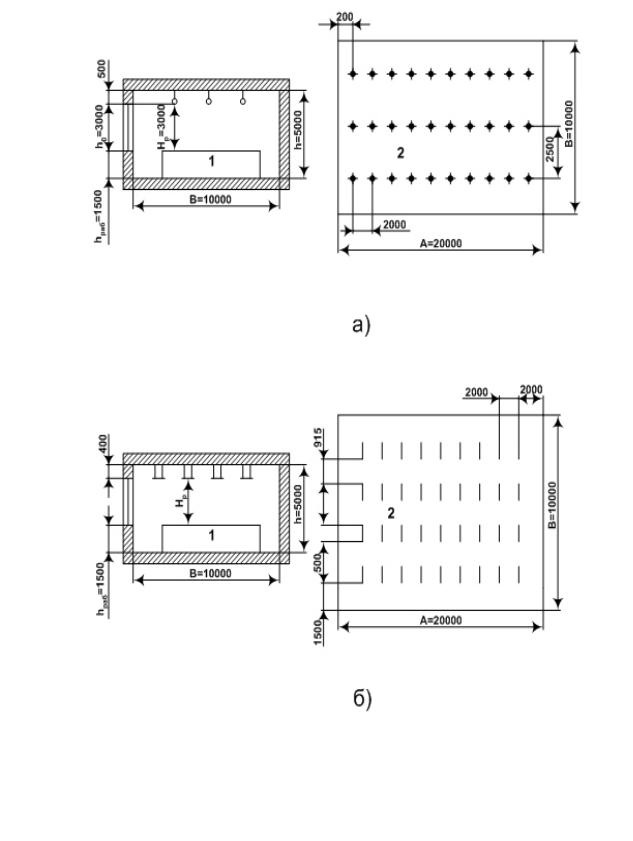

Рис. 5.1 Эскиз разреза и плана аппаратного зала телеграфа со схемой размещения:

а) светильников типа Люцетта: 1- столы, стулья; 2- светильники;

б) светильники типа АОД: 1- столы, стулья; 2- светильники.
