Материал: Zadachnik_po_ekol_i_bzh2018

Аппаратный зал телеграфа расположен на третьем этаже узла связи. На противоположной стороне улицы на расстоянии L находится здание, с высотой карниза Н над уровнем подоконника зала. Длинна аппаратного зала – А, ширина – В, высота – h. По исходным данным, представленным в соответствующих вариантах, необходимо определить:

1.Площадь световых проемов в производственном помещении для обеспечения нормируемой освещенности (площадь остекления);

2.Число окон;

3.Размещение окон с целью обеспечения равномерности естественно-

го освещения, с учетом межоконного расстояния. Сделать выводы по результатам расчетов.

1.Расчет необходимой площади окон, для создания нормируемой естественной освещенности в зале, определяемой по формуле:

0 – коэффициент световой характеристики окна, находится из таблицы 4.2. Но для этого прежде необходимо определить:

а) параметр окна – h1, м:

h1 = h0 + h - hраб .

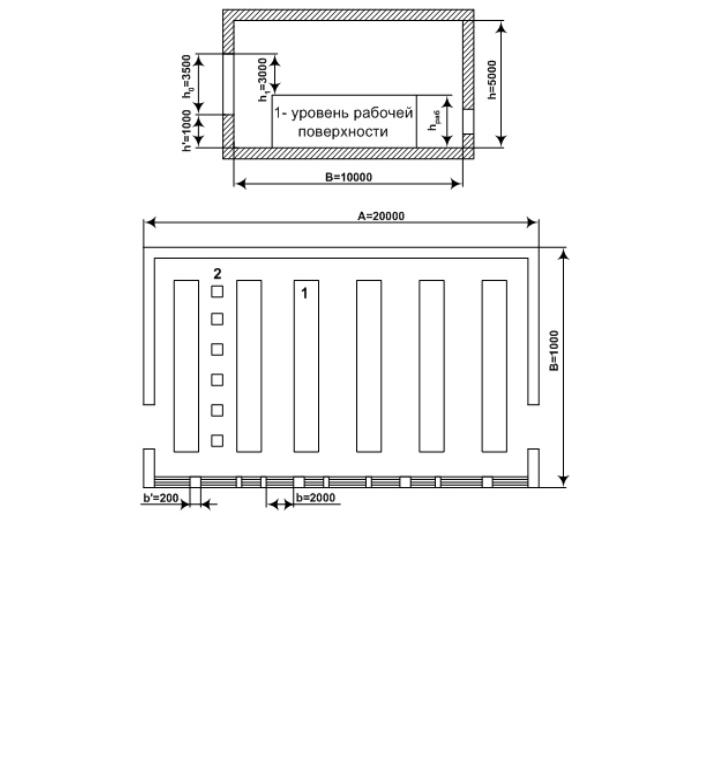

Под параметром окна h1 следует понимать возвышение верхнего края окна над горизонтальной рабочей поверхностью (рис. 4.1);

h0 – высота окна, м; h - расстояние от пола до подоконника, м; hраб – высота рабочей поверхности над уровнем пола, м;

б)отношение длины помещения А, м, к ширине В, м: A/B;

в) отношение ширины помещения В, м, к параметру окна h1, м: В/h1. По полученным значениям (а, б, в) находим значение 0 по таблице 4.2;

κ - коэффициент, учитывающий затемнение окна противостоящим зданием, определяется из табл. 4.3, по предварительно найденному отношению

– расстояния между противостоящими зданиями L, м, к высоте карниза противостоящего здания над уровнем подоконника рассматриваемого окна Н, м: L / H;

r0 – коэффициент светопропускания в помещение категории Б, табл. 4.5* r1 - коэффициент, учитывающий влияние отраженного света при боко-

вом естественном освещении, определяется из таблиц 4.4, 4.6.

Для определения r0 положение остекления – вертикальное, при стальных сдвоенных переплетах. Освещение естественное, боковое, одностороннее.

16

При этом величина r1 зависит от средневзвешенного коэффициента отражения света от ограждающих поверхностей помещения ср .

2.Зная площадь одного окна S = h0 bО, находим количество окон, необходимое для соблюдения естественной освещенности в производственном помещении:

17

n = S0 / S;

где bО – ширина окна, м.

3.В боковой стене, по длине помещения, размещаем n окон, с межоконным промежутком b :

b = A nbО . n 1

Таблица 4.1 Нормирование значения КЕО в помещениях производственных зданий,

расположенных севернее 45 и южнее 60 северной широты

Характер работ, выполняемых в поме-

Нормы КЕО, %

щении

18
