6.Что характеризует коэффициент запаса?

7.Какие источники света Вы знаете?

8.Охарактеризуйте достоинства и недостатки: а) ламп накаливания; б) газоразрядных ламп.

9.По каким параметрам нормируется искусственное освещение?

Литература: [1; 2; 7; 8; 9].

Задача № 6

РАСЧЕТ ПАРАМЕТРОВ ВОЗДУШНОЙ СРЕДЫ ПРОИЗВОДСТВЕННОГО ПОМЕЩНИЯ ПРИ ИЗБЫТКАХ ТЕПЛА

В производственных помещениях связи могут иметь место значительные теплоизбытки, удаление которых должна обеспечить система вентиляции. Для ее выбора необходимо провести предварительные расчеты по известным параметрам: линейные размеры помещения, мощность используемого оборудования, количество людей в помещении и т.д. (исходные данные представлены в вариантах работ). По известным параметрам в задаче требуется определить:

1.Количество избыточного тепла, выделяемого в объем производственного помещения.

2.Часовое количество воздуха, необходимого для удаления избыточного тепла.

3.Кратность воздухообмена в производственном помещении.

По результатам расчетов сделать выводы и ответить на контрольные вопросы.

Общее количество избыточного тепла, выделяемого в объем производственного помещения, определяется из соотношения:

Qизб = Qоб + Qосв + Q + Qр – Qотд ,

здесь Qоб – тепло, выделяемое производственным оборудованием; определяется из формулы:

Qоб = 860 Роб , ккал /ч,

где 860 – тепловой эквивалент 1 кВт ч; Роб – мощность оборудования, кВт ч;- коэффициент перехода тепла от работающего оборудования в объем помещения, определяется из таблицы 6.1.

Qосв – тепло, выделяемое осветительной установкой; определяется из формулы:

31

Qосв = 860 Росв cos , ккал/ч,

где 860 – тепловой эквивалент 1 кВт ч; Росв – мощность осветительной системы, кВт ч;

- КПД перевода электрической энергии в тепловую (для ламп накаливания

–0.92, для люминесцентных ламп – 0,1 - 0,2, для вентиляторов – 0,4);

- КПД одновременности работы осветительной системы; cos = 0,7-,08; Q - тепло, выделяемое работающим персоналом; определяется из

формулы:

Q = K (q - qисп), ккал/ч,

где K - количество работающих; (q - qисп) – тепло, выделяемое людьми в рабочее помещение (определяется из рис. 6.1). Здесь q – тепловыделение одного человека, ккал/ч; qисп – тепло, затраченное на испарение, ккал/ч;

Qр – тепло, вносимое в помещение солнечной радиацией; определяется из формулы:

Qр = m F q 0, ккал/ч,

где m – количество окон в помещении; F – площадь одного окна, м2, q 0 – количество тепла, вносимого за час через остекленную поверхность площадью 1 м2, определяется из таблицы 6.2 в соответствии со стороной света и широтой.

Если нет дополнительных условий, то в помещениях с большим количеством теплоизбытков можно считать, что теплоотдача естественным путем приблизительно равна количеству тепла, вносимого в помещение солнечной радиацией, т.е. Qр = Qотд. Для теплого периода года принять Qотд = 0.

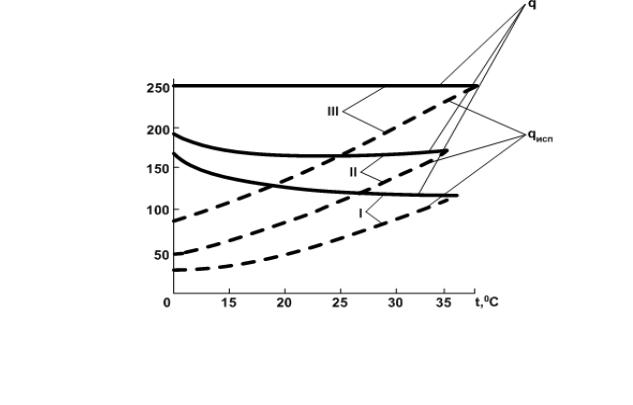

Рис. 6.1. Зависимость выделяемого человеком тепла от категории выполняемых работ и температуры

1. При наличии избытков тепла часовое количество воздуха, необходимое

32

для их удаления, определяется из соотношения:

L = Qизб / (c ), м3/ч,

здесь Qизб – избыточное тепло, ккал/ч;

с – удельная теплоемкость воздуха, с = 0,24 ккал / (кг К);= Твых - Твх; Твых – температура воздуха, выходящего из помещения; Твх – температура воздуха, поступающего в помещение;- плотность воздуха, = 1,2 кг/ м3.

Величина при расчетах выбирается в зависимости от теплонапряженности воздуха – QН = Qизб / V, V – объем помещения.

Если теплонапряженность воздуха QН 20 ккал/(м3 ч), принимают= 6 К; при QН 20 ккал/( м3 ч) - = 8 К.

2.При теплоизбытках система вентиляции должна обеспечить необходимую кратность воздухообмена:

n = L / V, 1/ч

здесь L – часовое количество воздуха, необходимое для удаление избыточного тепла - Qизб, м3/ч; V – объем помещения, м3

Таблица 6.1 Нормы потерь потребляемой мощности на тепловыделения оборудования

телефонных станций ( )

Нормы потерь потребляемой мощности на тепловыделения по цехам телеграфной станции

33

Таблица 6.3

Варианты к расчету параметров воздушной среды производственного помещения при избытках тепла

35
