ВВЕДЕНИЕ

Задачи начертательной геометрии делятся на позиционные и метрические.

Кпозиционным задачам относятся такие, по условию которых требуется определить как взаимное положение геометрических элементов относительно друг друга, так и положение каждого из них в системе координатных плоскостей.

Кметрическим задачам относятся те, в условия которых входят элементы измерения данных проекций или, наоборот, построения изображений по данным размерам.

На практике часто геометрические элементы задаются проекциями, по которым невозможно непосредственное определение их позиционных и метрических свойств. Назначение методов построения вспомогательных проекций и заключается в том, чтобы на основе данных проекций возможно было бы построение новых проекций, позволяющих удовлетворить условиям задачи непосредственно на эпюре.

В основе всех методов построения вспомогательных проекций лежит общая идея перепроектирования заданных геометрических элементов при определенных условиях. В зависимости от условий перепроектирования различают три метода построения вспомогательных проекций: метод перемены плоскостей проекций, метод вращения и метод вспомогательного проектирования. Рассмотрим один из них, а именно способ перемены плоскостей проекций.

В данном методе положение геометрических элементов в пространстве остается неизменным, по отношению к ним изменяется положение плоскостей проекций. При этом сохраняется взаимная перпендикулярность новой системы плоскостей проекций и направлений проектирования.

Представим замену одной из основных плоскостей проекций. Рассмотрим пространственную картину сущности данного метода и изучим его свойства для того, чтобы установить правила построения на эпюре вспомогательных проекций геометрических элементов по данным двум основным проекциям.

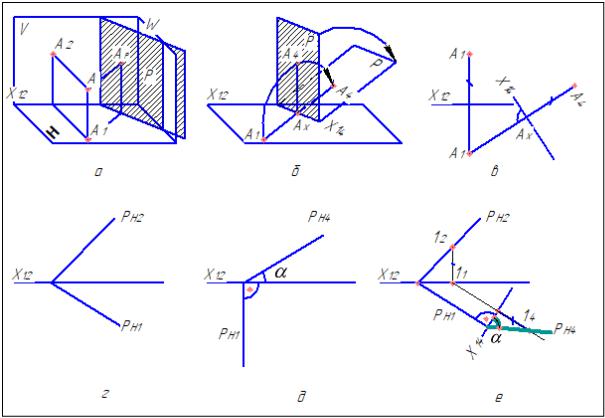

Пусть задана точка А в системе основных плоскостей П1 и П2 (рис. 1, а). Спроектируем ортогонально данную точку А на плоскость П4, перпендику-

3

лярную к плоскости П1 и заданную своими следами Rh и Rv. Получим новую вертикальную проекцию точки А4.Таким образом, мы перешли от основной системы плоскостей проекций П1/П2 к дополнительной системе П1/П4.

Рис. 1

При этом след плоскости П4 принимается за новую ось проекций Х14. Очевидно, в силу сохранения взаимной перпендикулярности новой системы плоскостей проекций, а также направлений проектирования в этой новой системе, сохраняются все инвариантные свойства ортогонального проектирования.

Отсюда основное свойство: при замене основной вертикальной плоскости П2 любой другой вертикальной плоскостью П4, длина горизонтальнопроектирующих отрезков не изменяется.

Для получения эпюра новой системы П1/П4 необходимо совместить плоскость П4 с горизонтальной плоскостью П1 путей вращения ее вокруг оси Х14 (рис.1, б). Все точки плоскости П4 при этом будут перемещаться в плоскостях, перпендикулярных плоскости П1 и плоскости П4, а значит, и к новой оси Х14.Следовательно, разноименные проекции точки А на эпюре будут

4

находиться в проекционной связи, т. е. на одном перпендикуляре к новой оси

Х14 (рис.1, в).

Отметим, что указанные построения ничем, по существу, не отличаются от построения третьей проекции на плоскости П3.

Если произвести замену горизонтальной плоскости проекций П1 в основной системе П1/П2 вертикально-проектирующей плоскостью П5, то, очевидно, вертикальная проекция данной точки А, а также ордината y точки А останутся без изменения. Отсюда разноименные проекции точки А на эпюре будут находиться в проекционной связи, т. е., на одном перпендикуляре к новой оси X25.

Отметим, что новая плоскость П5, заменяющая плоскость П1 может не быть строго горизонтальной. Однако для простоты любую дополнительную плоскость, заменяющую основную горизонтальную плоскость, принято называть также горизонтальной. Мы взяли случайную точку. Очевидно, все указанные выше положения будут справедливы и для построения вспомогательных проекций любых других точек и систем точек пространства, заданных своими основными проекциями.

При обозначении новой оси проекций следует руководствоваться тем же правилом, что и для основной системы плоскостей проекций.

Пример. Определить угол наклона плоскости Р , заданной своими следами, к плоскости П1 (рис.1, в).

Принципиальное решение. Известно, что угол наклона к горизонтальной плоскости П1 вертикально проектирующих плоскостей выявляется непосредственно на эпюре (рис.1, г). Следовательно, нужно так расположить новую вертикальную плоскость П4, чтобы данная плоскость Р стала вертикально проектирующей на дополнительную плоскость П4. При этом, очевидно, горизонтальные следы этих плоскостей будут взаимно перпендикулярными. Отсюда и решение задачи на эпюре. Оно, собственно, сводится к построению нового вертикального следа X14. Для этого возьмем любую точку плоскости Р и построим ее проекцию на плоскости П4. Выгодно, с точки зрения количества построений, взять точку 1 на вертикальном следе РH4 (рис.1, д). Отметим, что перенос неизменяющегося отрезка на совмещенную плоскость П4 легче всего произвести измерителем, хотя возможно и графическое построение.
