Оглавление

Введение 2

1.Комплекс работ по сооружению земляного полотна 4

2. Определение объемов земляных работ 5

3. Варианты распределения земляных масс 7

9

4. Определение продолжительности подготовительных и отделочных работ 10

3. Разработка технологической карты строительства земляного полотна 14

Библиографический список 17

Введение

Проект Производства Работ (ППР) - это основной документ, регулирующий организацию производства строительных работ в соответствии с технологическими правилами, требованиями к охране труда, экологической безопасности и качеству работ.

На сооружение земляного полотна приходится от 20% до 30% от полной сметной стоимости. Эти работы являются «срокообразующими» - существенно влияющими на общую продолжительность строительства железной дороги.

Место их в общей технологической цепочке выполнения основных работ в нормальных условиях организации строительства находится после полного завершения постройки малых водопропускных сооружений.

К земляным работам относятся: отсыпка насыпей и полунасыпей, разработка выемок и полувыемок; сооружение земляного полотна под переезды; устройство водозащитных сооружений – струенаправляющих дамб, берм, траверс.

Исходными даными для составления ППР служат:

• задание на разработку, выдаваемое строительной организацией, данные о фронте работы механизированной колонны, сложных участках;

• ПОС и ПОР железной дороги с указанием сроков земляных работ, количества механизированных колонн, их размещения по линии, расположения базовых, приобъектных и вахтовых поселков с увязкой их работы с другими основными работами;

• необходимая рабочая документация (продольный профиль линии, объемы земляных работ, распределение земляных масс и т.д.); данные об инженерно-геологических и климатических условиях производства работ, о существующих автомобильных дорогах, которые можно использовать для подвоза грунта, источников водо- и электроснабжения;

• сведения о составе парка машин механизированных колонн, план его пополнения, условия использования землеройной техники и транспортных средств;

• данные об обеспеченности кадрами строителей по основным профессиям;

• типовые технологические карты производства земляных работ.

Основной составной частью ППР является сводный календарный план-график производства работ или комплексный сетевой график, в котором устанавливается последовательность и сроки ведения земляных работ, выделяются работы, выполняемые различными модулями машин; определяется их количественный состав.

1.Комплекс работ по сооружению земляного полотна

Подготовительные работы

К подготовительным работам относят: разбивку земляного полотна, а также площадей для размещения карьеров, находящихся за пределами полосы отвода; устройство землевозных дорог; сооружение нагорных и других водоотводных канав, необходимых для создания нормальных условий производства работ, выполнение комплекса подготовительных работ для выполнения земляных работ в зимнее время; разбивку земляного полотна и ее закрепление перед его сооружением; срезку растительного грунта, заготовку растительной земли, нарезку уступов на косогорах; подготовка основания насыпей на переувлажненных участках и болотах.

Основные работы

Основными работами являются: послойное рыхление сухих плотных грунтов, при разработке выемок, карьеров и резервов скреперами, бульдозерами; рыхление скальных пород, а также мерзлого грунта в зимнее время; разработка грунта в отвал или с погрузкой в транспортные средства; перемещение грунта из выемок, карьеров и резервов в насыпи, кавальеры или отвалы; послойное разравнивание грунта в насыпях и кавальерах; послойное уплотнение грунта в насыпях и кавальерах; послойное уплотнение грунта в насыпях; устройство и ликвидация въездов и съездов при отсыпке насыпей транспортными средствами; выторфовывание и устройство прорезей при сооружение насыпей на болотах, удаление слабых грунтов из основания насыпей; устройство регуляционных, противообвальных и противооползневых сооружений.

Отделочные работы

В отделочные работы входят планировки, выполняемые в последовательности: планировка откосов выемок; основной площадки земляного полотна и нарезка сливной призмы; планировка откосов насыпей и станционных площадок. После нарезки сливной призмы в выемках нарезают кюветы. Отделочные работы следуют за окончанием разработки выемок и возведения насыпей.

Вспомогательные работы

Вспомогательными работами являются: планировка берм, дна и откосов резервов; верха и откосов кавальеров; откосов и дна карьеров ( в ходе рекультивации).

Укрепительные работы

К укрепительным относят: укрепление откосов выемок и насыпей, канав, кюветов, берм, конусов регуляционных сооружений.

2. Определение объемов земляных работ

Подсчёт объёмов производится помассивно по средним рабочим отметкам, с использованием графиков, составленных по принятым типовым поперечным профилям для различных условий рельефа, геологии и положения проектной линии (выемка, насыпь). Рабочие отметки подсчитаны и проставлены на схематическом продольном профиле на всех переломах проектной бровки и на всех переломах линии земли, а также на нулевых местах. Средняя рабочая отметка в пределах отдельного массива земляного полотна определяется как среднее арифметическое между отметками в начале и конце массива.

Расчёт объёма работ по главному пути приведён в таблице 1.

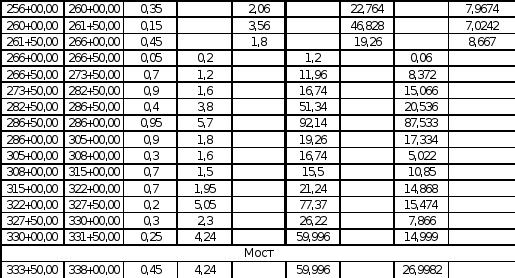

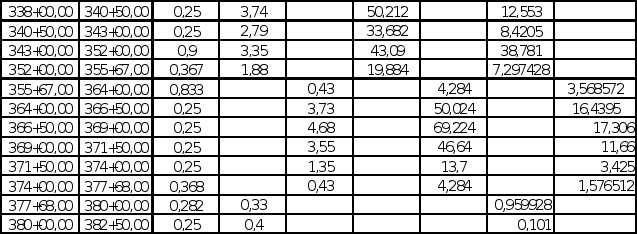

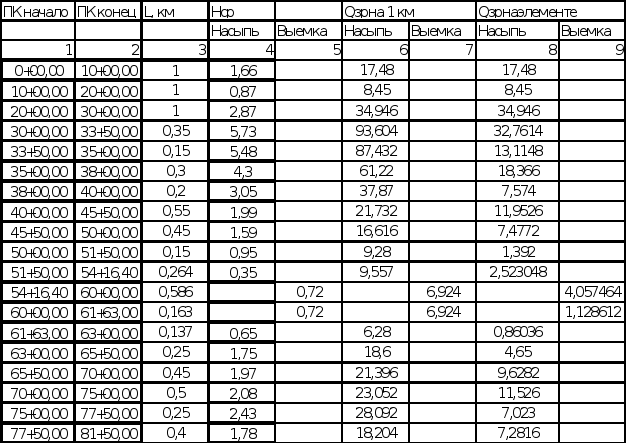

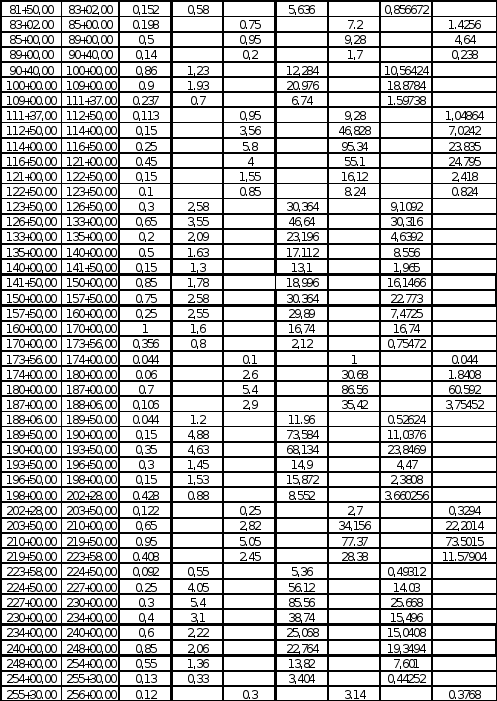

Таблица 1

Ведомость объемов земляных работ

Двулучевая схема

;

;

;

;

Участок длиной 19,8 км (Ст. А – ПК 190+00,00):

Участок длиной 19,25 км (ПК 190+00,00 – ПК 382+50,00)

3. Варианты распределения земляных масс

Земляные работы выполняются специализированными подразделениями - механизированными колоннами (МК). МК формируются на основе модульного принципа. В состав каждого модуля входят машины и оборудования, обеспечивающие наиболее эффективное выполнение работ.

Для составления календарного графика по отсыпке земляного полотна необходимо: проанализировать возможности механизированных колонн, назначить конкурентоспособные варианты производства работ в соответствии с возможностями МК. Для сравнения вариантов нужно составит по каждому из них ведомости распределения земляных масс, определить продолжительность работы модулей машин.

Составляем два варианта распределения земляных масс. Таблица 2, Таблица 3. И ведомости подсчета сроков выполнения основных земляных работ для каждого варианта соответственно (таблица 4, Таблица 5).

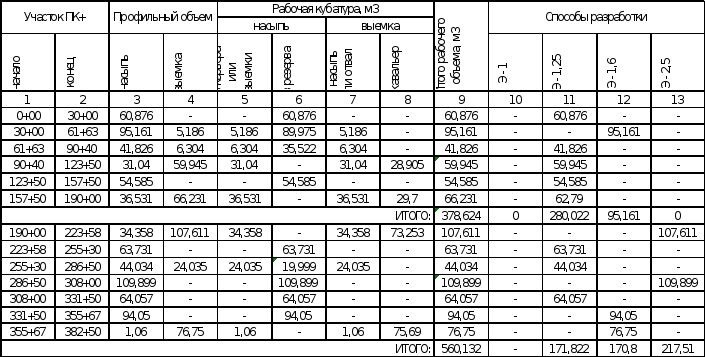

Таблица 2

Ведомость распределения земляных масс - Вариант 1

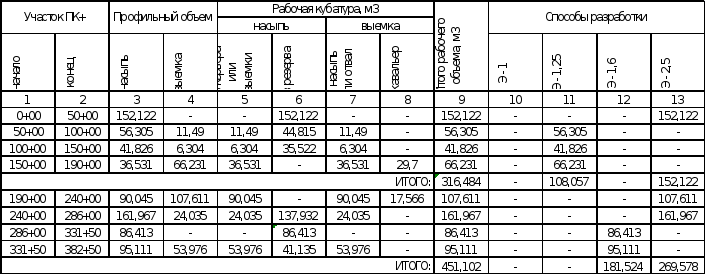

Таблица 3

Ведомость распределения земляных масс - Вариант 2

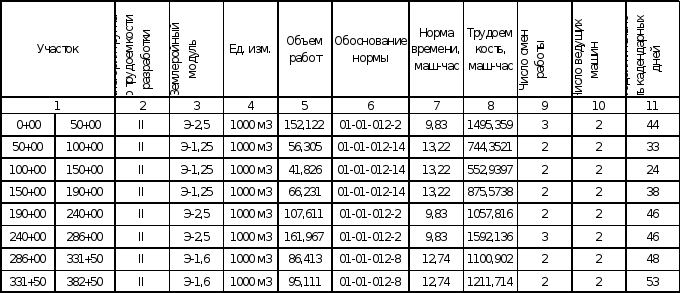

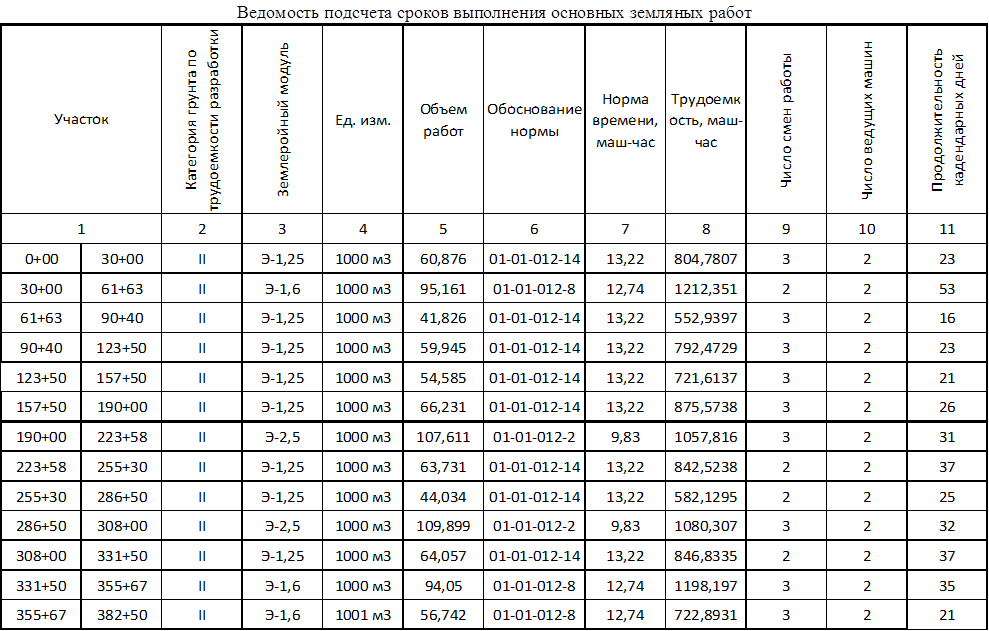

Таблица 4

Ведомость подсчета сроков выполнения основных земляных работ - Вариант 1

Таблица 5

Ведомость подсчета сроков выполнения основных земляных работ- Вариант 2

Технико-экономическое сравнение вариантов земляных работ.

Вариант производства земляных работ может быть выбран по минимуму себестоимости выполнения основных земляных работ. Себестоимость определяется по формуле:

,

Ведомость сравнения вариантов производства земляных работ представлены в Приложении А.

Наиболее выгодным оказался Вариант 2, себестоимость которого составила 204,084 млн. руб. Что экономичнее Варианта 1: (279,697-204,084)=75,61 млн. руб.

4. Определение продолжительности подготовительных и отделочных работ

Подготовительные работы

К подготовительным работам относят: разбивку земляного полотна, а также площадей для размещения карьеров, находящихся за пределами полосы отвода; устройство землевозных дорог; сооружение нагорных и других водоотводных канав, необходимых для создания нормальных условий производства работ, выполнение комплекса подготовительных работ для выполнения земляных работ в зимнее время; разбивку земляного полотна и ее закрепление перед его сооружением; срезку растительного грунта, заготовку растительной земли, нарезку уступов на косогорах; подготовка основания насыпей на переувлажненных участках и болотах.

Отделочные работы

В отделочные работы входят планировки, выполняемые в последовательности: планировка откосов выемок; основной площадки земляного полотна и нарезка сливной призмы; планировка откосов насыпей и станционных площадок. После нарезки сливной призмы в выемках нарезают кюветы. Отделочные работы следуют за окончанием разработки выемок и возведения насыпей.

Таблица 6

Определение продолжительности подготовительных и отделочных работ

Составляем календарный график производства работ земляных работ. График представлен в Приложении А
