Расчет на выносливость

Допускаемая временная нагрузка на изгибаемые балки по выносливости:

,

где

коэффициент понижения расчетного сопротивления;

коэффициент уменьшения коэффициента динамики;

Wнт

расчетный момент сопротивления сечения, см3;

Для пролета балки 7 м и интерполяцией .

Для λ=7 м коэффициент .

Допускаемая нагрузка равна:

Класс элемента равен:

Для удобства занесем все результаты в таблицу 6.

Таблица 6

Расчет балки на выносливость

Балка

Сечение

, м2

θ

W0, см3

β

ξ

β/ξ

, кН/м пути

, кН/м пути

1+μ

Кв

Продольная

В середине пролета

6,125

0,88

9986,562

1,3

1

1,3

0,867

575,98

22,6

1,73

14,73

Определение класса нагрузки

Класс нагрузки вычисляется по формуле:

,

где

К0

эквивалентная нагрузка от подвижного состава, кН/м;

Кн

эталонная нагрузка, кН/м;

1+μ

коэффициент динамики для эталонной нагрузки;

1+μ0

коэффициент динамики для поездной нагрузки.

Эквивалентная нагрузка от подвижного состава находится путем загружения линии влияния и вычисляется по формуле:

Для α = 0:

,

где

Pi

нагрузка от оси на рельсы, кН;

ai

расстояние от груза Pi до ближайшего конца линии влияния с нулевой ординатой;

λ

длина линии влияния

Для α = 0,5:

,

Невыгоднейшее положение нагрузки на пролете находится по правилам:

а) для линии влияния с вершиной в начале длины загружения (α = 0) невыгоднейшее загружение определяется по формуле:

,

где – груз, поставленный над вершиной линией влияния, кН;

– остальные грузы на линии влияния, кН;

– длина загружения линии влияния, м;

– расстояние между первым и вторым грузом.

; . Условие выполнено.

б) для линии влияния с вершиной в середине длины загружения () невыгоднейшее положение нагрузки должно удовлетворять следующим условиям:

;

где – критический груз, кН;

– сумма всех грузов, расположенных на линии влияния, кН;

– сумма грузов, расположенных левее критического, кН.

; . Условие выполняется.

; . Условие выполняется.

По заданию задан локомотив ЧС2 код серии 102 с осевой нагрузкой P=196 кН. Его схема представлена на рисунке 3. Загружение линий влияния приведено на рисунке 4 и рисунке 5.

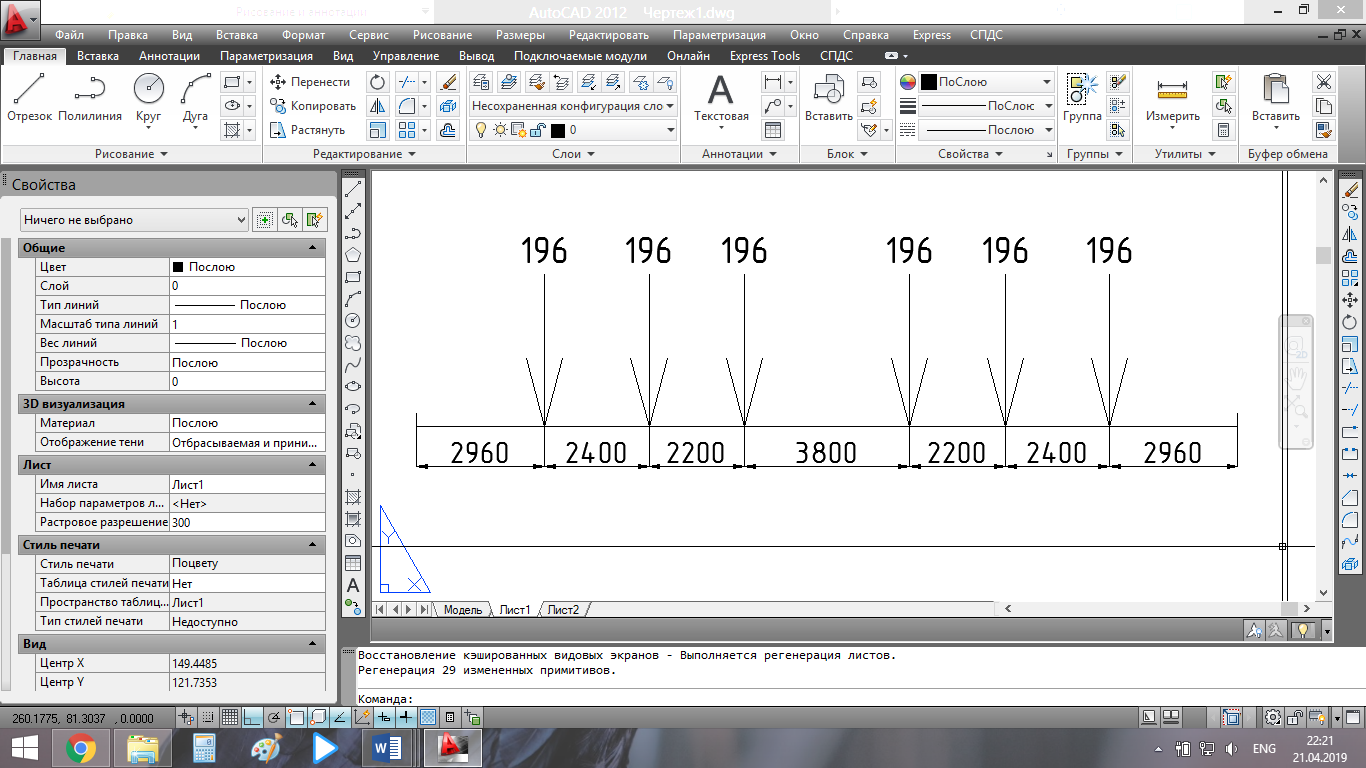

Рисунок 3. Схема локомотива ЧС2

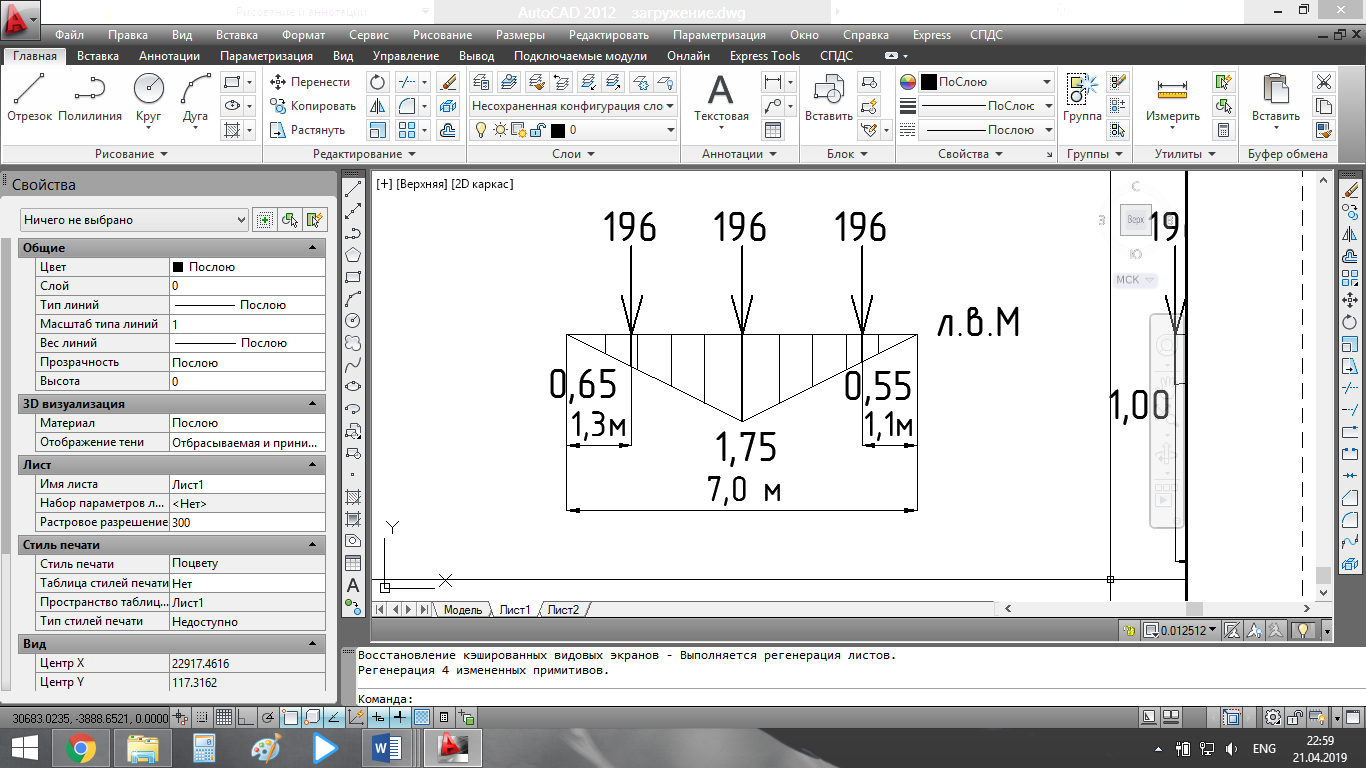

Рисунок 4. Загружение линии влияния изгибающего момента

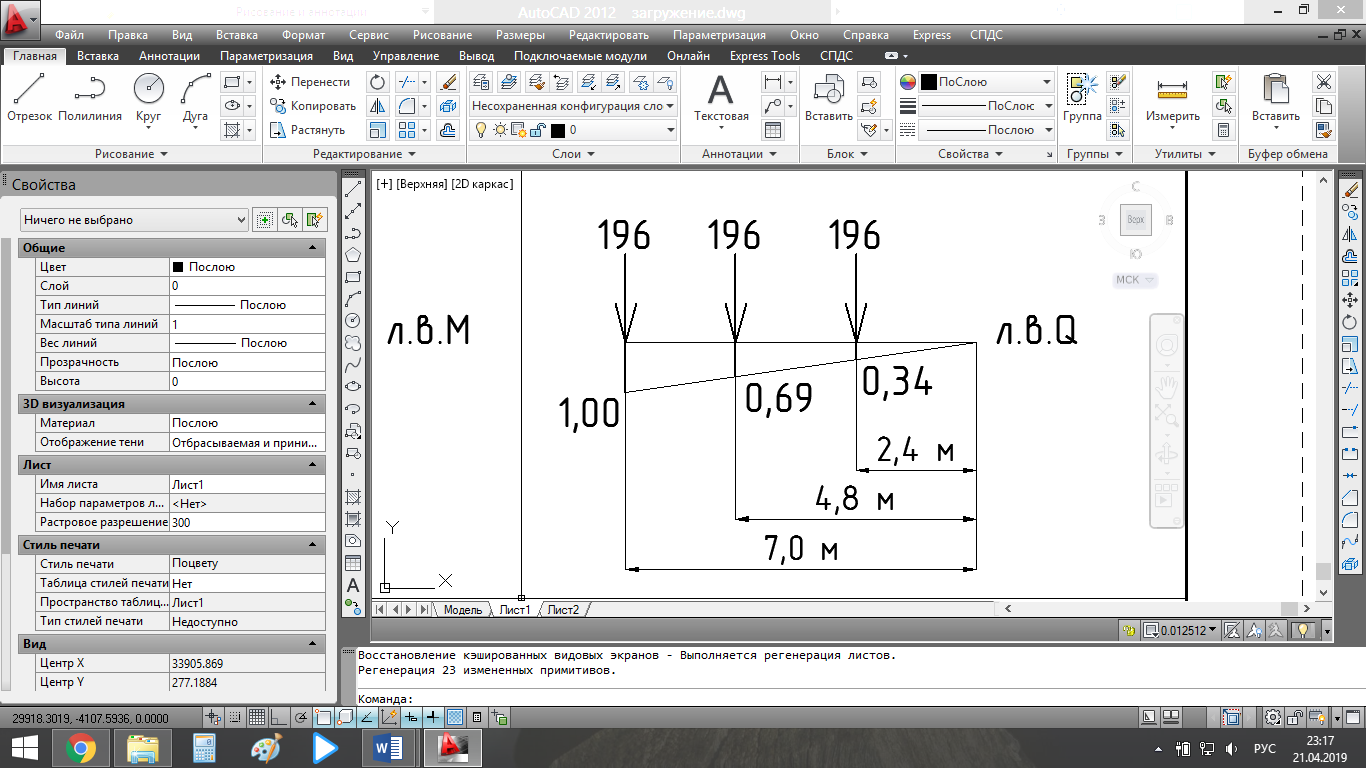

Рисунок 5. Загружение линии влияния поперечной силы

Определим коэффициент динамики по формуле:

,

где

λ

длина линии влияния, м

Определяем класс нагрузки для расчета на прочность по нормальным напряжениям и выносливости:

;

Определяем класс нагрузки для расчета на прочность по касательным напряжениям:

;

Сравнение класса нагрузки и класса элемента

Таблица 7

Элемент

Наименование проверки

Класс элемента

К

Класс нагрузки

К0

Результат проверки

Продольная балка

По нормальным напряжениям

13,08

3,79

Выполняется

По касательным напряжения

17,86

3,80

Выполняется

По

выносливости

14,73

3,79

Выполняется

Вывод: все проверки выполняются, поэтому пропускать заданную нагрузку по мосту можно. Предусматривать мероприятие по усилению сечения элемента нет необходимости.

Усиление сечения элемента

В учебных целях производится усиление продольной балки. Расчет усиления элемента сводится к нахождению необходимой геометрической характеристики (и соответственно сечения), чтобы новый класс элемента получился больше класса нагрузки.

Новая геометрическая характеристика приближенно может быть определена по формуле:

,

где

К0

класс нагрузки (К0 = 14,08);

К

класс элемента (К = 13,08);

G0

геометрическая характеристика исходного элемента (W=12483,202 см3);

nk

коэффициент надежности (nk=1,1)

Необходимый момент сопротивления сечения:

Усиление будем проводить при помощи четырех дополнительных поясных неравнополочных уголков 125+80х10, прикрепленных к вертикальному листу с помощью высокопрочных болтов, симметрично оси X. Схема усиления представлена на рисунке 6.

Дополнительные уголки:

Момент инерции усиленного сечения:

Момент сопротивления усиленного сечения:

До усиления

После усиления

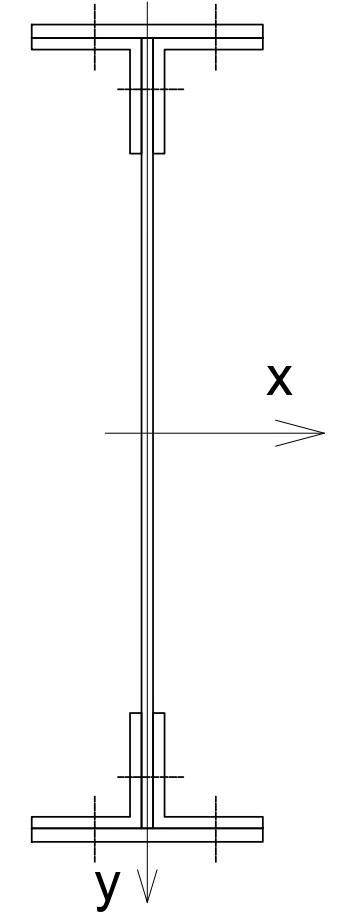

Рисунок 6. Схема усиления элемента

Рассчитаем сомножитель к постоянной нагрузке:

Расчет на допускаемую прочность по нормальным напряжениям в усиленном элементе:

Класс элемента равен:

Результат усиления:

Таблица 8

Балка

Наименование проверки

Класс элемента

К

Класс нагрузки

К0

Результат проверки

Продольная балка

По нормальным напряжениям

16,15

14,08

Выполняется
