Материал: MATLAB. Довідник для користувача

C{2:4}

Это даст

ans =

1 0 1

ans =

1 2 3 4 5 6 7 8 9 10

ans =

9 8 7

Аналогично, вы можете создать новый числовой массив используя выражение

B = [ C{1}; C{2}; C{4} ]

что приводит к

B =

Вы можете также использовать соответствующую индексацию в левой части оператора присваивания для создания нового массива ячеек, где каждая ячейка содержит один выходной аргумент

[D{1:2}] = eig (B)

D =

[3x3 double] [3x3 double]

Напомним, что при задании двух выходных аргументов, выходом функции eig(B) является модальная матрица, составленная из нормированных собственных векторов матрицы B и диагональная матрица собственных значений. Вы можете вывести в командное окно действительные значения собственных векторов и значений вводя D{1} и D{2}.

Применение функций и операторов

Для применения функций или операторов к содержимому ячеек нужно воспользоваться со - ответствующей индексацией. Например, зададим массив ячеек А

A{1, 1} = [1 2; 3 4];

A{1, 2} = randn (3,3);

A{1, 3} = 1 : 5;

Тогда, для применения функции sum к содержимому первой ячейки массива запишем

B = sum (A{1,1})

Что приводит к следующему результату

91

B =

4 6

Для применения той же функции к нескольким ячейкам не вложенных массивов ячеек, нужно применить цикл:

for i = 1:length(A)

M{i} = sum(A{1,i});

end

Организация данных в массивах ячеек

Массивы ячеек являются полезными для создания базы данных, состоящих из массивов различных значений и типов. Массивы ячеек являются предпочтительнее структур в приложениях, где:

·Вам нужен доступ ко многим полям данных при помощи одного обращения.

·Вы хотите иметь доступ к подмножеству данных в виде списка значений.

·У вас нету фиксированного набора имен полей.

·Вам приходится часто удалять поля из структуры.

Как пример обращения к набору множества полей при помощи одного выражения допустим, что ваши данные состоят из:

·Массива размера 3х3, состоящего из измерений, полученных экспериментально.

·Строки из 15 символов, содержащей имя инженера.

·Массива размера 3х4х5, содержащего записи измерений за последние5 экспериментов.

Для многих приложений, наилучшим способом создания базы данных являются структуры. Однако, если вы постоянно имеете дело только с первыми двумя полями данных, то массив ячеек может быть более удобным для целей индексации.

Приведенный ниже пример показывает как можно обратиться к первым двум элементам массива ячеек TEST.

[newdata, name] = deal (TEST{1:2})

а следующий пример демонстрирует то же при организации данных в виде структуры с тем же именем TEST:

newdata = TEST.measure name = TEST.name

Вложение массивов ячеек

Массив ячеек может содержать другой массив ячеек и даже масси массивов ячеек(Массивы, не содержащие другие массивы ячеек называютсялистовыми ячейками (leaf cells).) Для создания вложенных массивов ячеек вы можете использовать вложенные фигурные скобки, функцию cell, или непосредственное применение операторов присваивания.

Создание вложенных массивов при помощи вложенных фигурных скобок

Для указанной в заголовке цели достаточно вложить в требуемую ячейке пару фигурных скобок. Например, введем следующие команды

92

clear A

что даст

A =

[5x5 double] {2x2 cell}

Отметим, что правая часть второго оператора присваивания заключена в две пары фигурных скобок. Первая пара характеризует ячейку cell (1,2) массива ячеек A. Второй “набор” скобок представляет массив ячеек размера 2х2 внутри внешней ячейки.

Создание вложенных массивов при помощи функции cell

Для вложения массива ячеек при помощи функции cell, нужно назначить выход функции cell сушествующей ячейке. Например, 1. Создадим пустой массив размера 1х2

A = cell (1, 2);

2. Создадим массив ячеек размера 2х2 внутри A(1,2).

A(1,2) = {cell(2,2)};

3. Заполним массив А, используя выражения

A(1,1) = {magic(5)};

A{1,2}(1,1) = {[5 2 8; 7 3 0; 6 7 3]};

A{1,2}(1,2) = {'Test 1'};

A{1,2}(2,1) = {[2–4i 5+7i]};

A{1,2}(2,2) = {cell(1,2)}

A{1,2}{2,2}(1) = {17};

Отметим использование фигурных скобок до последнего уровня вложенных индексов .

Вы также можете конструировать вложенные массивы ячеек непосредственно с использованием операторов присваивания, как это показано в шаге 3 выше.

Индексация вложенных массивов ячеек

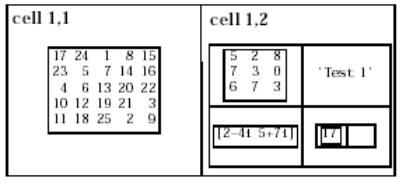

Для индексации вложенных ячеек нужно объединить выражения индексов. Первый набор индексов обеспечивает доступ к верхнему уровню ячеек, а последующие наборы скобок обеспечивают последовательный доступ к последующим уровням. Например, следующий массив имеет три уровня вложения

93

·Для доступа к массиву 5х5 ячейке (1,1) используйте A{1,1}.

·Для доступа к массиву 3х3 в позиции (1,1) ячейки (1,2) используйте A{1,2}{1,1}.

·Для доступа к ячейке 2х2 в ячейке (1,2) используйте A{1,2}.

·Для доступа к пустой ячейке в позиции (2,2) ячейки (1,2) запишем A{1,2}{2,2}{1,2}.

Преобразования между массивами ячеек и числовыми массивами

Для перехода от формата массива ячеек к числовому массиву следует воспользоваться программой, включающей цикл. Например, создадим массив ячеек F:

F{1,1} = [1 2; 3 4];

F{1,2} = [–1 0; 0 1];

F{2,1} = [7 8; 4 1];

F{2,2} = [4i 3+2i; 1 – 8i 5];

Используем теперь три вложенных цикла для копирования содержимого массива F в числовой массив NUM.

for k = 1:4 for i = 1:2

for j = 1:2

NUM(i,j,k) = F{k}(i,j); end

end end

Аналогично, вы должны использовать петли for для присваивания каждого значения числового массива одной ячейке массива ячеек:

G = cell(1,16); for m = 1:16

G{m} = NUM(m); end

Массивы ячеек, содержащие структуры

Для хранения групп структур с различной архитектурой полей можно использовать массивы ячеек

c_str = cell(1,2);

c_str{1}.label = '12/2/94 – 12/5/94'; c_str{1}.obs = [47 52 55 48; 17 22 35 11]; c_str{2}.xdata = [–0.03 0.41 1.98 2.12 17.11]; c_str{2}.ydata = [–3 5 18 0 9]; c_str{2}.zdata = [0.6 0.8 1 2.2 3.4];

94

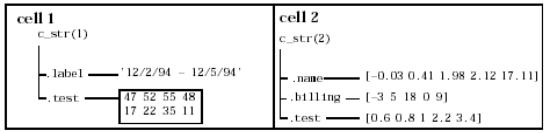

Ячейка l массива c_str содержит структуру с двумя полями, где в одном поле хранится строка символов, а во втором - вектор. Ячейка 2 содержит структуру с тремя полями векторов. При создании массивов ячеек, содержащих структуры, вы должны применить индексирование фигурными скобками. Аналогично, вы должны применить фигурные скобки для получения структур, содержащихся внутри ячеек. Общий синтаксис при этом имеет вид:

cell_array{index}.field

Например, чтобы получить содержимое поля label структуры в ячейке 1 нужно записать

c_str{1}.label

Многомерные массивы ячеек

Как и в случае числовых массивов, общие принципы создания многомерных массивов ячеек основаны на распространении понятия двумерных массивов ячеек. Для создания многомерных массивов ячеек вы можете применить функциюcat, совершенно аналогично ее применению в случае числовых массивов.

Например, создадим простой трехмерный массив ячеек С из двух массивов А и В:

A{1,1} = [1 2; 4 5];

A{1,2} = 'Name';

A{2,1} = 2 – 4i;

A{2,2} = 7;

B{1,1} = 'Name2';

B{1,2} = 3;

B{2,1} = 0:1:3;

B{2,2} = [4 5]';

C = cat(3,A,B);

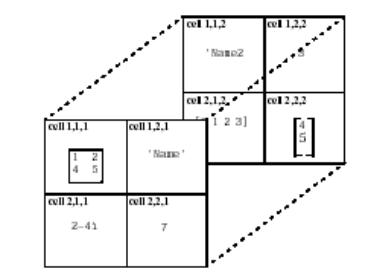

Общая структура индексации массива ячеек С имеет вид

95
