Графики и расчёты

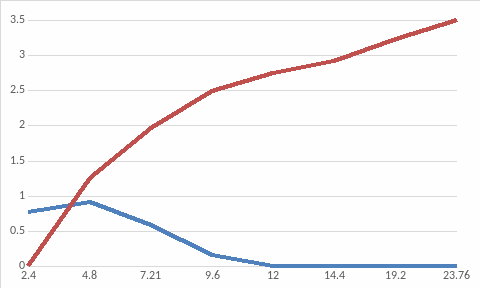

По данным таблицы 1 построены графики зависимостей Um2 и U02 от U01,
представленные на рис. 3
Ку =
125
U,
B
U01,
B
U02
Рис. 3.

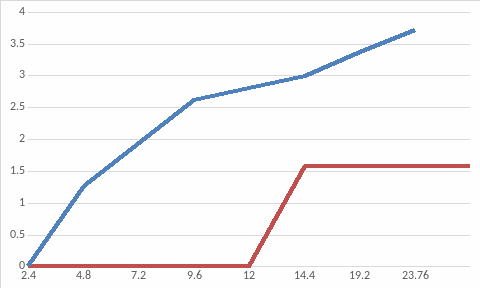

По данным таблицы 3 построены графики зависимостей Um2 и U02 от U01, представленные на рис. 4
U01, B
Ку = 400
U02
Um2
U, B
Рис. 4.
По графику зависимости U02 от U01 определён номинальный режим и рабочая область. При Ку=125: Рабочая область: от 9,601В до 14,4В. U01ном=12B.U02ном=2,71B
При Ку=400: Рабочая область: от 9,6В до 14,4В. U01ном=12B. U02ном=2,8B
КПД и коэффициент сглаживания пульсации в середине и в конце области рассчитаны по формулам:
;
;
Um1
=
*U1
Um1=3,53В
При Ку=125
Рассчитан Кст по формуле:
Рассчитан Кд по формуле:
Рассчитан Ку по формуле:
При Ку=400
Рассчитан Кст по формуле:
Рассчитан Кд по формуле:
Рассчитан Ку по формуле:

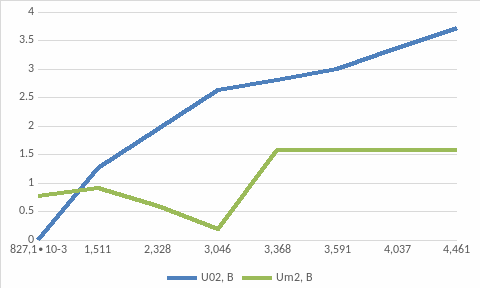

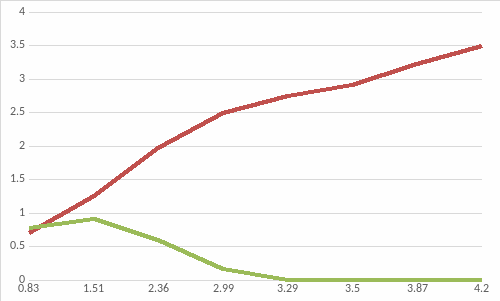

По данным таблицы 2 и 4 построены графики зависимостей Um2 и U02 от I02на рис.5 и рис.6, соответственно.
U02
Ку =
125
Um2
I02,
B
U,
B
Рис. 5.
U,
B
Ку =
400
Рис. 6.
Рассчитан Rвн по формуле:
Rвн=0,18(Ом), при Ку = 125; Rвн=0,23 (Ом), при Ку = 400.
Вывод
В ходе выполнения лабораторной работы согласно номеру бригады были выбраны исходные данные: U1=2,5B, Ky1=125, Ky2=400; и установлены соответствующие параметры компенсационного стабилизатора.
Далее были сняты зависимости Um2 и U02 от U01, приведённые в таблице 1. По результатам измерений были построены графики вышеупомянутых зависимостей, представленных на рис.2 и на рис.3 соответственно. Также был рассчитан КПД и коэффициент сглаживания пульсации в начале, середине и конце рабочей области.
Рассчитаны коэффициенты: передачи усилителя Ку = 15,4; стабилизации Кст = 2,55; сглаживания пульсаций в начале Sнач = 0,005, в середине Sсер = 2,85 и в конце , Sкон = 2,75 рабочей области; передачи следящего делителя Кд = 0,67. А также внутреннее сопротивление стабилизатора Rвн = 0,18Ом.
После этого были сняты зависимости Um2 и U02 от I02, представленные на рис.4 и рис.5 соответственно. Как и в случае с первым коэффициентом передачи усилителя, были рассчитаны коэффициенты для случая с Ку2: Ку = 17,8; Кст = 3,03; Sнач = 5,35, Sсер =0,52, Sкон = 0,46; Кд = 0,67, Rвн = 0,23 Ом.
После того, как мы рассчитали КПД, стало ясно, что в начале рабочей области он выше, чем в середине и конце. Коэффициент сглаживания пульсации проявляет себя также при рассматривании зон рабочей области. Фактическое значение коэффициента передачи усилителя сильно отличается от данных нам в начале работы.
