Точность визуального колориметрического определения концентрации невелика – не превышает 5 %, но вследствие простоты и достаточно высокой чувствительности данного метода он часто применяется для определения следовых количеств веществ.

Для определения веществ со слабой собственной окраской их предварительно переводят в интенсивно окрашенные комплексы. Например, для идентификации иона Fe3+ в раствор добавляют роданид калия, что приводит к образованию внутримолекулярного комплекса роданида Fe(III), окрашенного в красный цвет:

Fe3+ + 3KCNS →[Fe(CNS)3 ] + 3K+ .

Следует отметить, что видимая окраска поглощающего вещества являет-

ся дополнительной к цвету поглощаемого веществом светового луча (табл. 2.1).







Таблица 2.2



Примеры колориметрического определения элементов









Элемент



Реагент

Окраска

AI(III)



Оксихинолин

Желтая

Со(II)



Роданид калия

Синяя

Сr(III)



Перекись водорода

Оранжевая

Сu(II)



Аммиак

Интенсивно-синяя

Fe(II)



о-Фенантролин

Темно-красная

Fe(III)



Роданид калия

Красная

Hg(II)



Дитизон

Оранжевая

Мn(II)



Периодат-ион

Фиолетовая

Ni(II)



Диметилглиоксим

Красная

Pb(II)



Дитизон

Розовая

Ti(II)



Перекись водорода

Желтая

Zn(II)



Дитизон

Малиновая

Некоторые варианты использования колориметрического метода для определения ионов металлов в водных растворах приведены в табл. 2.2.

3.ФОТОМЕТРИЯ

Внастоящее время измерение интенсивности окраски осуществляется не визуально, а с использованием различных приборов, которые позволяют проводить определения поглощения света определенной длины волны. Метод, в ко-

тором вместо белого света используется излучение определенной длины волны,

называется фотометрией. При фотометрических измерениях осуществляют сравнение интенсивности потоков падающего и прошедшего через поглощаю-

6

щее вещество света. Результаты измерений выражают в виде значений оптической плотности. Неизвестную концентрацию находят по градуировочному графику, построенному по результатам измерений оптических плотностей рас-

творов известных концентраций в координатах A = f (c). Относительная по-

грешность фотометрических методов анализа обычно не превышает 1…2 % Точность получаемых результатов сильно зависит от качества градуиро-

вочного графика. Поэтому к построению градуировочной зависимости предъявляют достаточно жесткие требования:

число точек на градуировочной кривой должно быть достаточно большим (не менее 6–10);

измерения проводят при постоянных условиях (температура, растворитель, кювета, влажность воздуха);

диапазон концентраций на градуировочной кривой должен быть шире диапазона возможных концентраций определяемого вещества;

для уменьшения систематических погрешностей в качестве холостого раствора необходимо использовать смесь реагентов;

построение градуировочной кривой по данным градуировочных измерений необходимо осуществлять с использованием адекватных математических моделей зависимости оптической плотности от концентрации и соответствующих конкретному случаю методов математической обработки результатов измерений (выбор метода зависит от количества экспериментальных точек, степени прецизионности измерений и др.).

Погрешность фотометрических измерений значительно уменьшается при использовании метода «внутреннего эталона». Суть метода состоит в том, что к анализируемой пробе добавляют известное количество другого светопоглощающего вещества – внутреннего эталона – и строят градуировочную зависимость отношения значения оптической плотности определяе-

мого вещества к значению оптической плотности внутреннего эталона от

концентрации определяемого вещества Другим способом уменьшения погрешности фотометрического определе-

ния количества вещества в растворе является использование метода добавок. Данный метод основан на том факте, что в первом приближении оптическая плотность смеси различных веществ является величиной аддитивной. В этом

случае становится возможным фотометрическое определение одновременно нескольких компонентов. Для двухкомпонентных смесей проводят измерения

7

при двух различных длинах волн. Разрешая получающуюся при этом систему

двух уравнений с двумя неизвестными – концентрациями c(1) и c(2) :

Aλ1 = ε(1)λ1c(1)l + ε(2)λ1 c(2)l,

Aλ2 = ε(1)λ2c(1)l + ε(2)λ2 c(2)l,

можно найти значение определяемой концентрации вещества в растворе. Фотометрия используется также для индикации конечной точки титрова-

ния (фотометрическое титрование). Преимущества фотометрического метода по сравнению с визуальной индикацией определяются большей точностью анализа и возможностью использования ультрафиолетовой области спектра.

4. УСТРОЙСТВО СПЕКТРОФОТОМЕТРОВ

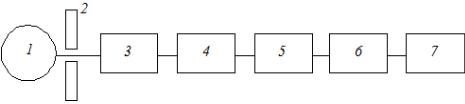

Принцип работы прибора. Приборы для измерения оптической плотности называют спектрофотометрами. Принципы спектрофотометрического метода технически реализованы в различных модификациях спектрофотометров и фотоколориметров (фотоэлектроколориметров). Ниже приведена упрощенная оптическая схема работы спектрофотометра:

1 –источникизлучения;2–регуляторинтенсивностиизлучения;3–монохроматор (призма,дифракционнаярешетка,светофильтр);4–кюветноеотделение,дляпомещения образцов;5–детектор(фотоэлемент,термоэлемент);6 –усилительсигнала;

7 –регистрирующееустройство(визуальное,графическое,цифровое,компьютерное)

Белый свет от источника проходит последовательно через щель, моно-

хроматор (призма, дифракционная решетка или светофильтр), измеритель-

ную ячейку (кювету с анализируемым образцом или образцом сравнения) и

попадает на детектор излучения (фотоэлемент). В детекторе происходит пре-

образование светового сигнала в электрический, который через усилитель подается на регистрирующее устройство. Результаты измерений выражают в виде значений оптической плотности или в процентах пропускания как функции длины волны или волнового числа излучения.

Для уменьшения систематических погрешностей принято использовать при фотометрировании кварцевые кюветы.

8

Модели современных спектрофотометров очень разнообразны. В зависимости от поставленных задач (анализ растворов, суспензий, кристаллических или полимерных объектов, биологических образцов) используются как приборы с однолучевой, так и с двухлучевой схемами. Однолучевые спектрофотометры уступают двухлучевым по своим характеристикам, на результатах измерения спектров называется нестабильность светового излучения ламп, чувствительности ФЭУ и электронной системы усиления фототока. Особенность двухлучевой схемы состоит в том, что луч с помощью системы зеркал делится на два когерентных потока, один из которых проходит через анализируемое вещество, а второй служит для сравнения. Такая схема позволяет получить более точные и устойчивые результаты. Это объясняется тем, что измерение в данном варианте приборов осуществляется по разностной схеме. Детектор измеряет разность энергий световых потоков – прошедшего через пробу и потока сравнения. Помехи, связанные с колебаниями внешних – атмосферных – воздействий и нестабильностью работы аппаратуры, при этом взаимно компенсируются.



Таблица 4.1

Фотоколориметры и спектрофотометры





Наименование прибора

Описание/технические характеристики

Спектрофотометр ПЭ 5300ВИ

Спектральный диапазон – 325…1000 нм

Спектрофотометр ПЭ 5400ВИ

Спектральный диапазон – 325…1000 нм

Спектрофотометр ПЭ 5400УФ

Спектральный диапазон – 325…1000 нм

Спектрофотометр ПЭ 3000УФ

Спектрофотометр однолучевой, сканирующий,



до 3000 нм/мин

Спектрофотометр ПЭ 3200С/УФ

Спектрофотометр однолучевой, сканирующий,



до 3000 нм/мин

Спектрофотометр ПЭ 6100УФ

Спектрофотометр двухлучевой, сканирующий,



до 3000 нм/мин

Фотоколориметр КФК -5М ЗОМС

Малогабаритный, полевой (питание 220/12 В)

Фотоколориметр КФК-3-01 ЗОМС

Фотометр фотоэлектрический (спектрофотометр)



Спектральный диапазон – 315…990 нм. Вариан-



ты исполнения: КФК-3-01-«ЗОМЗ» – базовая мо-



дель; КФК-3-02-«ЗОМЗ» – с термостатируемым



кюветным отделением; КФК-3-03-«ЗОМЗ» – с



проточной кюветой с насосом и внешним термо-



статом для подготовки проб

Спектрофотометр ЮНИКО1201

Спектральный диапазон – 325…1000 нм. Одно-

(КФК 3 КМ)

лучевые фотометры с переменной длиной волны



видимого диапазона 325…1000 нм, встроенное



кюветное отделение с 3-позиционным держате-



лем для кювет российского производства (стан-



дарта КФК); встроенный порт RS232 для работы



с компьютером

9



Окончание табл. 4.1





Наименование прибора

Описание/технические характеристики

Спектрофотометр ЮНИКО 2100

Спектральный диапазон – 325…1000 нм. Однолуче-



вые фотометры с переменной длиной волны види-



мого диапазона 325…1000 нм, встроенное кюветное



отделение с 3-позиционным держателем для кювет



российского производства (стандарта КФК); встро-



енный порт RS232 для работы с компьютером

Спектрофотометр ЮНИКО 2800

Спектрофотометр однолучевой, сканирующий,



190…1100 нм, –0,3…3 А, 4 нм, 5…50 мм. Скани-



рующий спектрофотометр ультрафиолетового и



видимого (190…1100 нм) диапазонов, графический



дисплей с выводом спектра и встроенная память;



возможность автономной работы без подключения



к компьютеру; встроенное кюветное отделение с



3-позиционным держателем для кювет российского



производства (от КФК) размером до 100 мм; смен-



ный 4-позиционный держатель для кювет 10×10 мм



в комплекте с 2 кварцевыми кюветами; встроенный



порт RS232 для работы с компьютером

Спектрофотометр ЮНИКО 2802

Спектрофотометр однолучевой, сканирующий,



190…1100 нм, –0,3…3 А, 1,8 нм, 5…50 мм

Спектрофотометр ЮНИКО 2802S

Спектрофотометр однолучевой, сканирующий,



190…1100 нм, –0,3…3 А, сменные, 5…50 мм

Спектрофотометр ЮНИКО 2804

Спектрофотометр двухлучевой, сканирующий,



190…1100 нм, –0,3…3 А, 1,8 нм, 5…100 мм

Спектрофотометр СФ -56

Однолучевой спектрометр УВИ-диапазона. Спек-



тральный диапазон – 190…1100 нм

Спектрофотометр СФ 103

Однолучевой сканирующий спектрофотометр, ра-



ботающий в ультрафиолетовом (УФ) и видимом



(190…1100 нм) диапазонах длин волн. Автомати-



ческий программно-управляемый держатель на



8 кювет позволяет производить калибровку (до



7 точек) нажатием одной кнопки. Данные двух по-



следних калибровок автоматически заносятся в па-



мять спектрофотометра и могут быть отображены



на графическом дисплее. Возможно подключение



термостатируемой ячейки и проточных кювет объ-



емом 1,8 мл и 80 мкл. Полученный спектр выво-



дится на графический ЖК-дисплей и может быть



распечатан на термопринтере (при его наличии)



либо передан в компьютер через порт RS232 (при



наличии программного обеспечения)

Спектрофотометр СФ-2000

Однолучевой спектрометр УВИ-диапазона. Спек-



тральный диапазон – 190…1100 нм

Спектрофотометр СФ-2000 -2

Однолучевой спектрометр УВИ-диапазона Спек-



тральный диапазон – 190…1100 нм

Спектрофотометр SPEKOL 1300 AJ

УФ–ВИД однолучевой спектрометр. Возмож-

с УФ фильтром.

ность использования кювет от 10 до 100 мм.



Спектральный диапазон – 190…1100 нм
