Таблица 5-Технические характеристики
|
Тип реле |
Количество и тип контактов |
Выдержки времени, с (полученные отключением катушки) |
Выдержки времени, с (полученные закорачиванием катушки) |
Габариты, мм |
Масса, кг |
|
РЭВ-814 |
1 замыкающий 1 размыкающий |
3…5 |
3,8…5,5 |
150x200x135 |
3,5 |
Таблица 6-Результаты экспериментальных исследований реле РЭВ-814
|
РЭВ-814 |
|||
|
Изменяемый параметр |
tср,с |
tв, с |
|
|
δ |
1 |
0,34 |
3,31 |
|
2 |
0,26 |
3,32 |
|
|
3 |
0,2 |
3,35 |
|
|
4 |
0,16 |
3,44 |
|
|
5 |
0,15 |
3,48 |
|
|
Pпр |
1 |
0,28 |
4,21 |
|
2 |
0,42 |
4,19 |
|
|
3 |
0,43 |
3,71 |
|
|
4 |
0,35 |
1,93 |
|
|
5 |
0,29 |
1,21 |
|

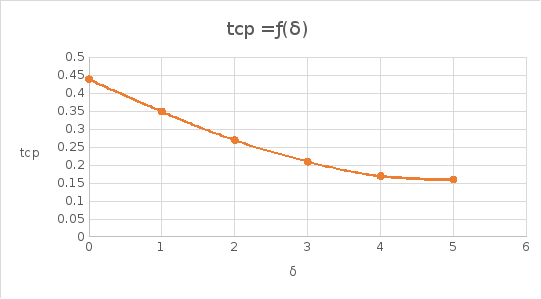

Рисунок 18-Зависимость времени срабатывания от величины зазора пружины реле РЭВ- 814 (табл. 6).

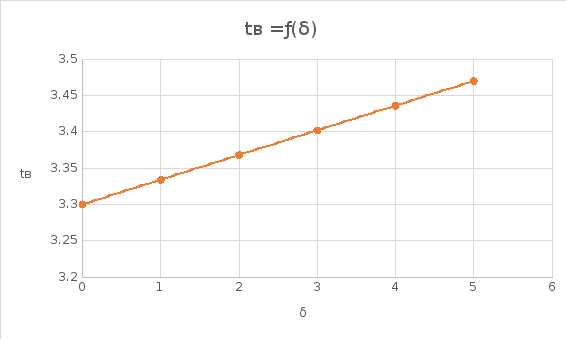

Рисунок 17-Зависимость времени возврата от величины зазора пружины реле РЭВ- 814 (табл. 6).

![]()

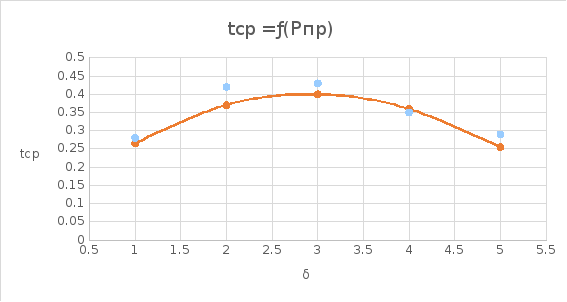

Рисунок 18-Зависимость времени срабатывания от натяжения пружины реле РЭВ- 814 (табл. 6).

![]()

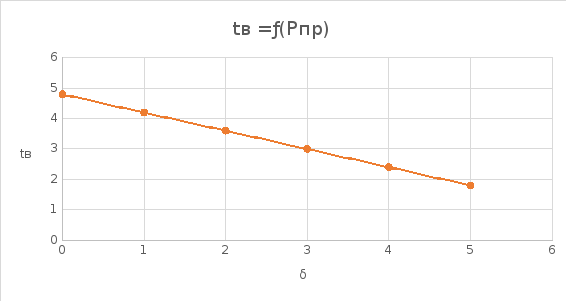

Рисунок 19-Зависимость времени возврата от натяжения пружины реле РЭВ- 814 (табл. 6).
Вывод: можно сделать вывод о том, при увеличении сжатия пружины увеличивается электромагнитное усилие необходимое для трогания якоря и определяемое потоком в магнитной цепи. При большем сжатии пружины поток трогания возрастает. Следовательно, возрастает время трогания. При подаче напряжения на катушку в магнитопроводе реле возникают электромагнитные силы, которые притягивают якорь к сердечнику. За счет установки медных демпферов переключение происходит с выдержкой по времени. Изменяя воздушный зазор, мы меняем сопротивление цепи, следовательно, и тем самым нужен больший ток возврата необходимо подать для притяжения якоря.
ПАЕ-311
Таблица 7-Технические характеристики
|
Тип пускателя |
Номинальное напряжение (В) и род тока пускателя |
Номинальный тока главной цепи пускателя (А) |
Число и тип главных контактов пускателя |
Исполнение пускателя |
|
ПАЕ-311 |
110- 220- 380- |
40 |
3з |
Нереверсивный, без реле |
Таблица 6- Результаты экспериментальных исследований реле ПАЕ-311
|
Номер опыта |
1 |
2 |
3 |
Среднее |
|
Uср, В |
89 |
91 |
90 |
90 |
|
Iср, А |
0,457565 |
0,443494 |
0,43 |
0,443686 |
|
Uв, В |
75 |
68 |
70 |
71 |
|
Iср, А |
0,391216 |
0,340872 |
0,438308 |
0,390132 |
|
kв |
0,12 |
|||

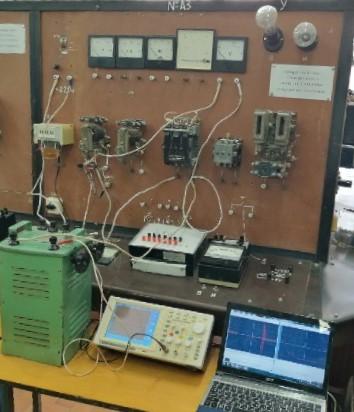

Рисунок 22-Снятие переходных процессов на ПАЕ-311.
Осциллограммы для пускателя ПАЕ-311

Рисунок 23-Включение пускателя ПАЕ-31.

Рисунок 24-Отключение пускателя ПАЕ-31
Таблица 7-Технические характеристики
|
Тип пускателя |
Номинальное напряжение (В) |
Номинальный тока контактора (А) |
Номинальное напряжение изоляции (В) |
Количество полюсов |
Допустимое число включений |
|
КТПВ-522 |
380 |
100 |
660 |
2 |
До 1200 в час |
Таблица 8-Результаты экспериментальных исследований реле КТПВ-522
|
Номер опыта |
1 |
2 |
3 |
Среднее |
|
Uср, В |
168 |
169 |
168 |
168,3333 |
|
Iср, А |
0,133412 |
0,134206 |
0,133412 |
0,133676 |
|
Uв, В |
19 |
19 |
19 |
19 |
|
Iср, А |
0,002375 |
0,00209 |
0,002375 |
0,00228 |
|
kв |
0,11 |
|||

Рисунок 25-Включение пускателя КТПВ-522

Рисунок 26-Оключение пускателя КТПВ-522.
Вывод: можно сказать о том, что при включении индуктивность катушки в момент включения очень мала из-за большого сопротивления разомкнутого магнитопровода и ток ограничивается только омическим сопротивлением катушки и по этой причине наблюдается скачок тока, и по мере втягивания якоря индуктивность катушки возрастает и ток снижается до установившегося значения, а также при включении ток представляет собой возрастающую экспоненту. Но в случае начала движения подвижной части сердечника воздушный зазор уменьшается и магнитный поток возрастает. В обмотке появляется противоЭДС, которая задерживает нарастание тока, это продолжается до момента остановки сердечника. Далее ток изменяется до рабочего значения, определенным напряжением и сопротивлением обмотки, а при отключении ток начинает убывать при этом воздушный зазор увеличивается, индуктивность в обмотки уменьшается, магнитный поток резко убывает. В обмотке возникает противоЭДС, которая задерживает убывание тока, до момента остановки сердечника. Далее ток убывает по экспоненте до нуля.
