Организация и оборудование рабочего места дежурного по горке

Площадь рабочего места дежурного по горке составляет 24 кв. м, а объем –144 куб. м.

Рабочее место дежурного по горке по отношению к световым проемам располагается так, чтобы естественный свет падал сбоку, преимущественно слева (рис. 1). Оконные проемы должны оборудоваться занавесками, жалюзями и др.

Конструкцией рабочего места дежурного по горке обеспечено выполнением трудовых операций в пределах зоны досягаемости моторного поля. Зоны дося­гаемости моторного поля в вертикальной и горизонтальной плоскостях для средних размеров тела человека приведены на черт.1 и 2.

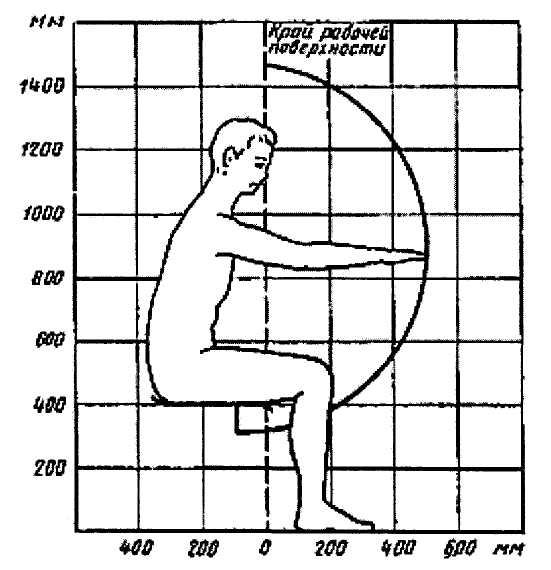

Зона досягаемости моторного поля в вертикальной плоскости

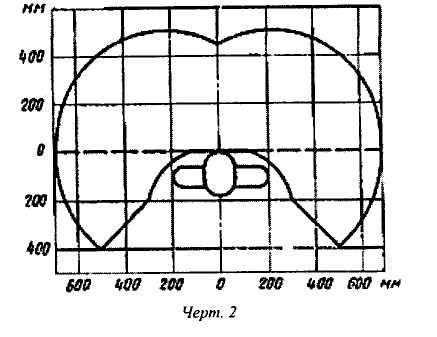

Зона досягаемости моторного поля в горизонтальной плоскости при высоте рабочей поверхности над полом 725 мм

Выполнение трудовых операций "часто" и "очень часто" должно быть обеспечено в пределах зоны легкой досягаемости и оптимальной зоны мотор­ного поля, приведенных на черт.З.

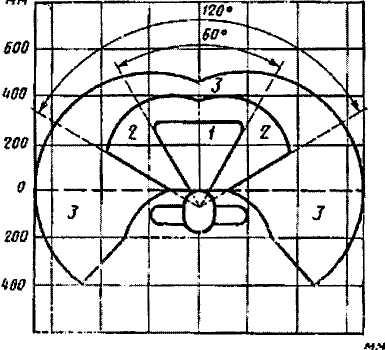

Зоны для выполнения ручных операций и размещения органов управления

1 - зона для размещения наиболее важных и очень часто используемых органов управления (опти­мальная зона моторного поля); 2 - зона для размещения часто используемых органов управления (зона легкой досягаемости моторного поля); 3 - зона для размещения редко используемых органов управления (зона досягаемости моторного поля)

Черт. 3

Все органы управления, связанные с определенной последовательностью, располагаются так, чтобы облегчить движение оператора (действия слева направо, сверху вниз).

Журналы учетных записей должны располагаться посередине рабочего стола, нормативная документация – слева, канцелярские принадлежности – справа, телефонная связь – слева, принтер и счетную машинку располагаем в III зоне.

Примечание.

Частоту выполнения операций принимают: очень часто — две и более опе­раций в 1 мин; часто — менее двух операций в 1 мин, но более двух операций в 1 ч; редко — не более двух операций в 1 ч.

Конструкцией производственного оборудования и рабочего места обеспечено оптимальным положение, которое дос­тигается регулированием:

высоты рабочей поверхности, сиденья и пространства для ног. Регулируе­мые параметры ДСПГ выбраны по номограмме, приведенной на черт. 4;

высоты сиденья и подставки для ног (при нерегулируемой высоте рабочей поверхности). В этом случае высоту рабочей поверхности устанавливают по номограмме (черт. 4)

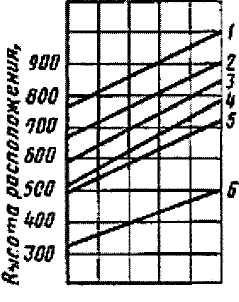

Номограмма зависимости высоты рабочей поверхности для разных видов работ (1-4), пространства для ног (5) и высоты рабочего сиденья (6)

от роста человека

Рост человека, мм

Черт. 4

Конструкция регулируемого кресла дежурного по горке разрабатывается в соответствии требованиям ГОСТ 21889-76.

В случаях, когда невозможно осуществить регулирование высоты рабочей поверхности и подставки для ног, допускается проектировать и изго­товлять оборудование с нерегулируемыми параметрами рабочего места. Черт.5

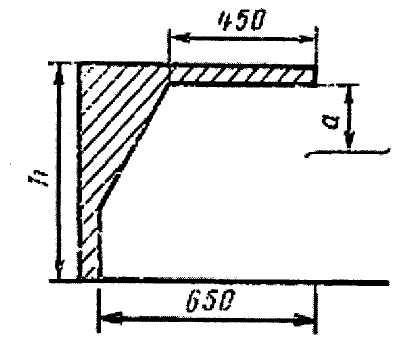

Пространство для ног

(ширина не менее 500 мм)

а - расстояние от сиденья до нижнего края рабочей поверхности не менее 150 мм; h - высота пространства для ног не менее 600 мм

Черт. 5

Форму рабочей поверхности различного оборудования следует уста­навливать с учетом характера выполняемой работы. Она может быть прямо­угольной, иметь вырез для корпуса, работающего или углубление для настоль­ных машин и т.д. При необходимости на рабочую поверхность следует уста­навливать подлокотники.

2.7. Подставка для ног должна быть регулируемой по высоте. Ширина должна быть не менее 300 мм, длина — не менее 400 мм. Поверхность под­ставки должна быть рифленой. По переднему краю следует предусматривать бортик высотой 10 мм.

Конструкция рабочего стола обеспечивает возможное размещение приборов управления и кабельных коммуникаций.

Высота рабочей поверхности стола составляет 725мм

Рабочий стол имеет пространство для ног 600 мм, шириной –500 мм, глубиной на уровне колен –450 мм и на уровне вытянутых ног –650 мм. На рабочем столе предусмотрено место для ведения записей, оно расположено перед дежурным по горке и имеет размеры 1000мм в ширину и 400мм в длину.

Минимальные размеры рабочего места исходя из условий обеспечения безопасности труда.

Свободное пространство рассчитывается по формуле:

М=А+3δ

Зона досягаемости

М = А-3δ,

Где А – среднеарифметическое, антропометрических признаков,

δ- среднеквадратическое отклонение требующееся для определения необходимых размеров свободного пространства и зоны досягаемости на рабочем месте,

3 – коэффициент при среднеквадратическом отклонении

Рабочий стул дежурного по горке обеспечивает поддержание физиологически рациональной рабочей позы в процессе трудовой деятельности, создает условия для изменения позы с целью снижения статического напряжения мышц шейно-плечевого суставов и спины.

Рабочий стул (кресло)ДСПГГ подъемно – поворотный и регулируется по высоте и углам наклона сиденья и спинки, а также расстоянию спинки от переднего края сиденья, при этом регулировка каждого параметра независимая, легко осуществляемая и имеет надежную фиксацию.

Поверхность сиденья имеет ширину и глубину400мм, предусмотрена возможность уменьшения угла наклона поверхности сиденья от 15⁰ вперед до 5⁰ назад. Высота поверхности сиденья регулируется в пределах от 400 до 500 мм. Опорная поверхность спинки стула (кресла) имеет высоту 300 плюс минус 20мм, ширину 380мм и радиус кривизны в горизонтальной плоскости 400мм.

Угол наклона спинки в вертикальной плоскости регулируется в пределах 0⁰ плюс минус 30⁰ от вертикального положения. Расстояние спинки от переднего края сиденья регулируется от 260 до 400мм. Подлокотники длиной 250мм, шириной 60мм. Передний край сиденья скошен и закруглен.

Поверхность сиденья, спинки и других элементов стула (кресла) полумягкая, нескользящая, с воздухопроницаемым покрытием, обеспечивающим легкую очистку от загрязнений.

Рабочее место оборудовано подставкой для ног, имеющей ширину 300 мм, глубину 400 мм, регулировку по высоте 150 мм и по углу наклона опорной поверхности подставки 20 градусов. Поверхность подставки рифленая и имеет по переднему краю бортик высотой 10 мм.

Экран ВДТ находиться ниже уровня глаз, прямо или с наклоном, расстояние от глаз до видеотерминала 600-700мм. Расстояние между задней стенкой ВДТ и стеной должно быть не менее 25см (для свободного доступа воздуха). Размер экрана по диагонали 31см.

При работе с текстовой информацией оптимальным является использование черных знаков на светлом поле. Продолжительность непрерывной работы на ПЭВМ не должна превышать 2 часов, после чего необходимо устроить перерыв на отдых продолжительностью 10-15 минут. Во время перерыва желательно выйти из помещения, по возможности выполнить физические упражнения для глаз и физкультурные.

Комплекс упражнений гимнастики для глаз.

1. Быстро поморгать, закрыть глаза и посидеть спокойно, медлен считая до 5. Повторить 4-5 раз.

2. Крепко зажмурить глаза (считать до 3), открыть их и посмотреть вдаль (считать до 5). Повторить 4-5 раз.

3. Вытянуть правую руку вперед. Следить глазами, не поворачивая головы, за медленными движениями указательного пальца вытянутой руки влево и вправо, вверх и вниз. Повторить 4-5 раз.

4. Посмотреть на указательный палец вытянутой руки на счет 1-4, потом перенести взор вдаль на счет 1-6. Повторить 4-6 раз.

5. В среднем темпе проделать 3-4 круговых движений глазами в правую сторону, столько же в левую. Расслабив глазные мышцы, посмотреть вдаль на счет 1-6. Повторить 1-2 раза.

Конструкция клавиатуры должна быть:

- исполнена в виде отдельного устройства с возможностью свободного перемещения, и предусматривать опорное приспособление, позволяющее изменять угол наклона поверхности клавиатуры;

- высота клавиатуры дисплея от нижнего ее ряда не должна быть более 50 мм (оптимальная высота 30мм);

- расстояние между столом и средним рядом клавиатуры должно выдерживаться не более 60мм, угол наклона 5-15 градусов;

- клавиатуру следует располагать на поверхности стола на расстоянии 100-300мм от края, обращенного к ДСПГГ;

- сила удара, необходимая для нажатия клавиш, должна быть не выше 1,5 и не ниже 0,25Н;

- окраска клавиш должна быть матовой с минимумом отражения;

- функциональные клавиши должны иметь отличия от остальных (цветом, формой, положением или расстоянием между ними)

В служебном помещении для дежурного по горке должны быть обеспечены безопасные условия труда в соответствии с типовыми проектами рабочих мест. Они должны быть оборудованы звукоизоляцией, закрывающимися дверями. Рабочее место ДСПГ оборудуется телефонной, громкоговорящей и парковой связью, прямой телефонной связью с дежурными прилегающих станций, поездным диспетчером, начальником станции и другими.

В помещении ДСПГ должны быть часы, выписки из руководящих документов, в том числе по охране труда, схема маршрута служебного прохода, уголок по охране труда, информация о случаях производственного травматизма.

Размещение органов управления дежурного по горке

Общие требования к размещению органов управления — по ГОСТ 22269-76

Органы управления – средства труда, при помощи которых ведется управление производственным процессом. Они должны обеспечивать удобное выполнение работ при рабочей позе «сидя».

При выборе и размещении органов управления необходимо основываться на требованиях, содержащихся в ГОСТ 50923-96 «Рабочее место оператора. Общие эргономические требования и требования к производственной среде».

Органы управления на рабочем месте ДСПГГ:

- телефон;

- клавиатура и пульт-манипулятор компьютера;

- журналы учетных записей;

- нормативная документация;

При работе двумя руками органы управления размещают с таким рас­четом, чтобы не было перекрещивания рук.

Органы управления на рабочей поверхности в горизонтальной плоско­сти необходимо размещены с учетом следующих требований:

очень часто используемые и наиболее важные органы управления расположены в зоне 1 (черт. 3);

часто используемые и менее важные органы управления располагаются в пределах зоны 2 (черт. 3);

редко используемые органы управления располагаются в пределах зоны 3 (черт. 3).

Размещение средств отображения информации

Общие требования к размещению средств отображения информации - по ГОСТ 22269-76.

СОИ – предназначены для предъявления дежурному по горке данных, характеризующих объект управления, ход технологического процесса, энергетические ресурсы, состояние средств автоматизации, каналов связи и другие данные.

Очень часто используемые средства отображения информации, требую­щие точного и быстрого считывания показаний, расположены в верти­кальной плоскости под углом ±15° от нормальной линии взгляда дежурного по горке (черт. 6 и 7).

Расстояние между дежурным по горке и СОИ рассчитывает:

L = h_пов/2tgα_пов/2,

где h_пов – ширина СОИ;

α – угол обзора.

Плотность информации оценивается по величине информационной загрузки дежурного по горке:

ρ= λ/μ,

где λ- интенсивность поступающей информации,

μ- интенсивность переработки информации

Критическое значение ρ 75%.

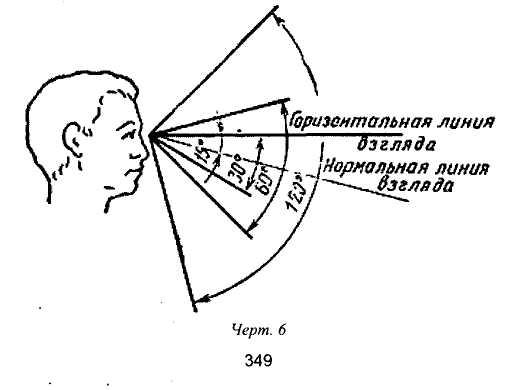

Зоны зрительного наблюдения в вертикальной плоскости

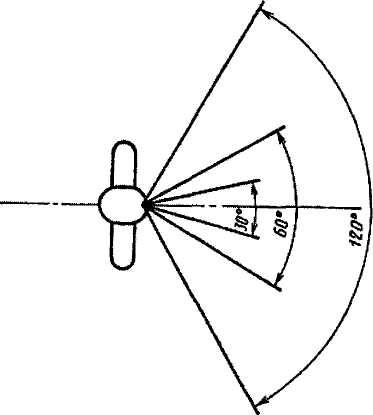

Зоны зрительного наблюдения в горизонтальной плоскости

Черт. 7

Часто используемые средства отображения информации, требующие менее точного и быстрого считывания показаний, располагаются в вертикальной плоскости под углом ±30° от нормальной линии взгляда и в го­ризонтальной плоскости под углом ±30° от сагиттальной плоскости.

Редко используемые средства отображения информации располагаются в вертикальной плоскости под углом ±60° от нормальной линии взгляда и в горизонтальной плоскости под углом ±60° от сагиттальной плоско­сти (при движении глаз и повороте головы).

Тепловое излучение

Действие теплового излучения на дежурного по горке возможно при работе на компьютере. Потоки тепловых излучений создаются в основном инфракрасными лучами с длинной волны от 770 нм до 1 нм. Тепловой эффект воздействия облучения на дежурного по горке зависит от длины волны, интенсивности излучения, площади облучаемого участка, длительность облучения, угла падения лучей, расположение облучаемого участка относительно важных органов человека, а также от свойств одежды.

Наибольшей проникающей способностью обладают красные лучи видимого спектра и короткие инфракрасные лучи (с длинной волны до 1,4 мкм), глубоко проникающие в ткани и мало поглощаемые поверхностью кожи. Длительное воздействие коротких инфракрасных лучей может вызвать катаракту глаз. Лучи с длиной волны около 3 мкм вызывают нагрев поверхности кожи.

В помещении для предупреждения вредного влияния тепловых излучений на дежурного по горке необходимо предусматривать кратковременные перерывы во время работы (защита временем) и подачи свежего воздуха в помещение.
