Лабораторныеработы№1, 2, 3

СОЗДАНИЕ РАСЧЕТНОЙ СХЕМЫ ПЛОСКОЙ РАМЫ. СТАТИЧЕСКИЙ РАСЧЕТ РАМЫ.

АНАЛИЗ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ

Цель работ

Получить умения и навыки в выполнении:

- расчетов на прочность и жесткость плоской стальной рамы на динамические

воздейств я; - расчетов стальной рамы на устойчивость конструкции;

закреплениИсходные данные

Схема рамы ее показаны на рисунке 1.

Сечения элементовб:

крайние колонны – коро ка из швеллеров No 24; средние колонны – швеллер No 24;

По согласованию с преподавателемАсечения элементов и габаритные размеры рамы могут быть изменены в соответствие с сортаментом прокатных элементов.

балка настила – двутаврNo 36;

верхний пояс фермы – два уголка 120 x 120 x 10; нижний пояс фермы – два уголка 100 x 100 x 10; стойки и раскосы фермы – два уголка 75 x 75 x 6.

3

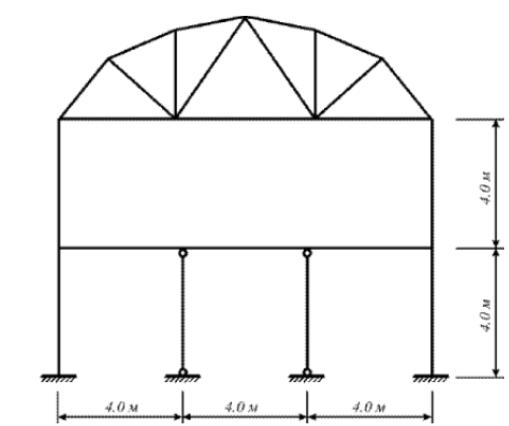

СибАДИРисунок 1. Расчетная схема поперечника здания

Порядок выполнения ра оты

Алгоритмы решения рам в ПК ЛИРАПР с полным набором задач, поставленных в лабораторных работах 1, 2, 3 представлены в учебном пособии «Расчеты конструкций в ПК ЛИРАПР»

https://drive.google.com/open?id=1IORegmLkNXTERhSdF RjScjxzWfxzVXi https://drive.google.com/open?id=1hdENfpay418lj3LUZ fVD63KiSv7rzKb.

Контрольные вопросы к лабораторным работам № 1, 2, 3

1. Задание параметров для расчёта рамы на устойчивость.

2. Использование вкладки «Расчёт».

3. Задание жесткостных параметров.

4. Как производится конструирование колонны железобетонной рамы?

5. Просмотр результатов динамического расчёта.

6. Использование вкладки «Анализ».

7. Задание параметров материалов.

4

Лабораторные работы №4, 5

СОЗДАНИЕРАСЧЕТНОЙСХЕМЫРАМЫПРОМЗДАНИЯ. ФОРМИРОВАНИЕТАБЛИЦЫСТАТИЧЕСКИХИДИНАМИЧЕСКИХЗАГРУЖЕНИЙ

Цель работ

Получить навыки расчета и подбора сечений элементов плоской рамы производственного цеха с двумя мостовыми кранами.

Рама представлена жестко закрепленными в фундаментах колоннами (прокатный двутавр), объединенных двускатной фермой из спаренных уголков;

Исходные данные

Варианты для лабораторных работ 4, 5 – варьировать размерами пролета,

Алгоритмы решения рам производственных зданий с двумя мостовыми кранами в ПК ЛИРА-САПР представлены в учебном пособии «Расчеты конст-
