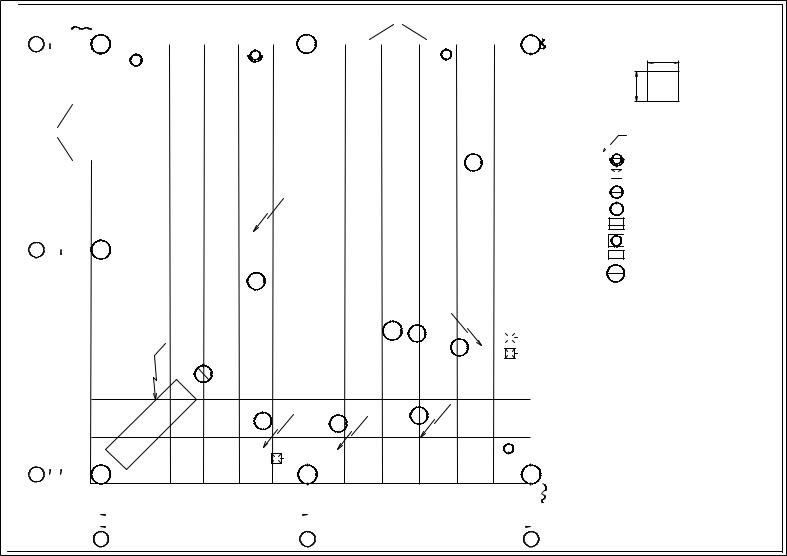

Рисунок 6 – Пример листа технологической планировки
Масштаб сетки:
1000
1000
Условные обозначения:
кВт
Потребитель электроэнергии Подвод холодной воды и сброс в канализацию
Местный вентиляционный отсос Подвод холодной воды Огнетушитель Ящик для песка
Аптечка Пожарный щит
Рабочее место
Таблица 1-Технологическое оборудование |
|
|
|
|
|
|||||||||
Поз. |
|
|
|
|
Наименование |
|
|
|
|
|
Площадь, |
|
||
|
|
|
|
|
|
|
|
|
|
м@ |
|
|||
1 |
Ванна для охлаждения листов рессоры |
|
|
|
|
1.08 |
|
|||||||
2 |
Установка для закалки рессорных листов |
|
|
|
|
1.8 |
|
|||||||
3 |
Вертикально сверлильный станок ГН-125 |
|
|
|
|
0.26 |
|
|||||||
4 |
Точильно-шлифовальный станок ЗБ-634 |
|
|
|
|
0.94 |
|
|||||||
5 |
Молотвыколоточный пневматический МОО3 |
|
|
|
|
2.0 |
|
|||||||
6 |
Стелаж для рессорных листов |
|
|
|
|
0.75 |
|
|||||||
7 |
Стенд для испытания рессор Р-203 |
|
|
|
|
1.76 |
|
|||||||
8 |
Ящик для угля |
|
|
|
|
|
0.6 |
|
||||||
9 |
Ящик для отходов |
|
|
|
|
|
1.0 |
|
||||||
10 |
Лавка |
|
|
|
|
|
0.36 |
|
||||||
11 |
Стол |
|
|
|
|
|
0.96 |
|
||||||
12 |
Тумбочка |
|
|
|
|
|
0.2 |
|
||||||
13 |
Верстак слесарный |
|
|
|
|
|
0.96 |
|
||||||
14 |
Ларь для кузнечного оборудования |
|
|
|
|
0.64 |
|
|||||||
15 |
Подставка под наковальню |
|
|
|
|
0.2 |
|
|||||||
16 |
Горн кузнечный Р-920 |
|
|
|
|
2.47 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ДП-02068982-190601-81-06 ТП |
||||||||
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
Кузнечно рессорный |
Лит. |
Масса |
Масштаб |
|
||||
Изм. |
Лист |
№докум. |
Подп. |
Дата |
|
|
|
|
|
|
|
|
||
Разраб. |
|
Самохин . |
|
|
участок. Технологическая |
у |
|
|
|
|
|
1:25 |
|
|
Пров. |
|
Бухаров |
|
|
планировка |
|
|
|
|
|
|
|
|
|
Т.контр. |
Трофимов |
|
|
Лист |
|
Листов 1 |
|
|||||||
Конс. |
|
Пушкарев |
|
|
|
|
|
|
СибАДИ |
|||||
Н.контр. |
Колесник |
|
|
|
|
|
|
|||||||
|
|
|
Каф."ЭиРА" гр. 54А |
|||||||||||
Утв. |
Певнев |
|
|
|
||||||||||
|
|
|
|
|
|
Копировал |
|
|
Формат A1 |
|||||
перечень, места расположения, размеры и координация в пространстве всего принятого для использования в данной производственной зоне (на участке) технологического оборудования и инструмента.
3.5.3Объекты на ТП изображаются в виде условных обозначений, утвержденных на выпускающей кафедре, с обязательным пояснением условных знаков на свободном поле чертежа.
3.5.4Размеры на ТП могут не проставляться при нанесении на изображение масштабной сетки в виде тонких взаимно перпендикулярных линий, проходящих через сетку колонн. При этом шаг масштабной сетки должен быть сопоставим с размерами объектов.
3.5.5Перечень технологического оборудования и инструмента может быть указан непосредственно на изображении или в таблице с указанием соответствующих номеров позиций на изображении и в таблице.
3.6 Спецификация
3.6.1Спецификация – основной конструкторский документ, содержащий перечень всех составных частей, входящих в данное изделие, а также конструкторских документов, относящихся к нему. Она предназначена для комплектования конструкторской документации, подготовки производства и изготовления изделия.
3.6.2Спецификация составляется на листах формата А4 по формам 1 и 1а ГОСТ 2.106-96 (рисунки 7, 8). Допускается совмещение спецификации со сборочным чертежом при условии их размещения на листе формата А4.
3.6.3В общем случае спецификация состоит из разделов, которые располагают в следующей последовательности: «Документация», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия», «Материалы», «Комплекты». Наличие тех или иных разделов определяется составом специфицированного изделия. Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчеркивают тонкой линией. Ниже каждого заголовка должна быть оставлена одна свободная строка, выше – не менее одной свободной строки.
3.6.4В раздел «Документация» записываются сведения о документах, разработанных для специфицируемого изделия (схемы, чертеж общего вида, сборочный чертеж, руководство по эксплуатации).
17
Перв. примен.
Справ. №
Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
Формат |
Зона |
.Поз |
Обозначение |
|
Наименование |
|
|
|
|
|
.Кол |
|
чание |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Приме- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
Документация |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
А1 |
|
|
|
СИМР00.00.00 СБ |
|
Сборочный чертеж |
|
|
|
|
|
|
|
|
|
|||||
А1 |
|
|
|
СИМР00.00.00 К3 |
|
Схема кинематическая |
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
принципиальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
Сборочныеединицы |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
А4 |
|
1 |
СИМР01.00.00 |
|
Стол |
|
|
|
|
1 |
|
|
|
|||||||
А4 |
|
2 |
|
СИМР02.00.00 |
|
Перепускной клапан |
|
|
1 |
|
|
|
||||||||
А4 |
|
3 |
|
СИМР03.00.00 |
|
Бак |
|
|
|
|
1 |
|
|
|
||||||
А4 |
|
4 |
|
СИМР04.00.00 |
|
Цилиндр |
|
|
|
|
1 |
|
|
|
||||||
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Детали |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
А2 |
|
7 |
|
СИМР00.00.01 |
|
Вал |
|
|
|
|
1 |
|
|
|
||||||
А4 |
|
8 |
|
СИМР00.00.02 |
|
Гайка |
|
|
|
|
2 |
|
|
|
||||||
А4 |
|
9 |
|
СИМР00.00.03 |
|
Ниппель |
|
|
|
|
6 |
|
|
|
||||||
А4 |
|
10 |
СИМР00.00.04 |
|
Прокладка |
|
|
|
|
6 |
|
|
|
|||||||
А4 |
|
11 |
СИМР00.00.05 |
|
Прокладка |
|
|
|
|
5 |
|
|
|
|||||||
А4 |
|
12 |
СИМР00.00.06 |
|
Кольцо |
|
|
|
|
3 |
|
|
|
|||||||
А4 |
|
13 |
СИМР00.00.07 |
|
Крышка |
|
|
|
|
1 |
|
|
|
|||||||
Б/Ч |
|
14 |
СИМР00.00.08 |
|
ПрокладкаDн=20н0,5мм,Dв=10н0,5мм |
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
Материал:Пластина II,лист, ПМБ- |
М. |
1 |
|
|
|
|||||
|
|
|
15 |
|
|
|
|
|
-1- 2 х 170 х 170 - 5.8 ГОСТ 7338-77 |
|
|
|
|
|
|
|
||||
|
|
|
16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
СИМР00.00.00 |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||
Изм. |
Лист |
|
№докум. |
Подп. |
Дата |
|
|
|
||||||||||||
|
|
|
|
ВатрушкинВ.А. |
|
|
|
|
|
|
Лит. |
|
|
Лист |
|
Листов |
||||
Разраб. |
|
|
|
Стенд для проверки |
|
|
|
|
||||||||||||
Пров. |
ЖигадлоА.П. |
|
|
|
|
|
|
|
|
1 |
|
|
2 |
|||||||
Н.контр. |
Колесник Д.А. |
|
|
|
масляных радиаторов |
|
|
|
|
|
СибАДИ |
|
||||||||
Т.контр. |
Трофимов А.В. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
Каф. "ЭиРА" гр.52А |
|||||||||
Утв. |
|
Певнев Н.Г. |
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
Копировал |
|
|
|
Формат |
A4 |
||||||
Рисунок 7 – Пример спецификации –форма 1 (первый лист) ГОСТ 2.106-96
18
Инв. №подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
Формат |
Зона |
.Поз |
Обозначение |
|
Наименование |
|
.Кол |
чание |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Приме- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Стандартные изделия |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
17 |
|
|
|
|
|
БолтМ14 х 35 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
ГОСТ 27365-87 |
|
12 |
|
|
|
|
18 |
|
|
|
|
|
БолтМ16 х 40 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
ГОСТ 27365-87 |
|
10 |
|
|
|
|
19 |
|
|
|
|
|
БолтМ20 х 45 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Гост27365-87 |
|
12 |
|
|
|
|
20 |
|
|
|
|
|
Гайка М14 х 1,5 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
ГОСТ 16093-70 |
|
12 |
|
|
|
|
21 |
|
|
|
|
|
Гайка М16 х 1,5 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
ГОСТ 16093-70 |
|
10 |
|
|
|
|
22 |
|
|
|
|
|
Гайка М20 х 1,5 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
ГОСТ 16093-87 |
|
12 |
|
|
|
|
23 |
|
|
|
|
|
Кольцо Б35 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
ГОСТ 13942-80 |
|
2 |
|
|
|
|
24 |
|
|
|
|
|
Кольцо СП47-31-5 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
ГОСТ 6308-71 |
|
2 |
|
|
|
|
25 |
|
|
|
|
|
Подшипник 1207 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
ГОСТ 5720-75 |
|
2 |
|
|
|
|
26 |
|
|
|
|
|
Подшипник 8308 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
ГОСТ 6874-75 |
|
2 |
|
|
|
|
27 |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
28 |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Комплекты |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
29 |
КМЧ 1.00.00 |
|
Комплектмонтажных |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
частей |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
СИМР 00.00.00 |
|
|
|
Лист |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
||
Изм. |
Лист |
|
№докум. |
Подп. |
Дата |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
Копировал |
Формат |
A4 |
|
||
Рисунок 8 – Пример спецификации – форма 1а (последующие листы)
ГОСТ 2.106-96
19
3.6.5В раздел «Сборочные единицы» вносят сборочные единицы, непосредственно входящие в специфицируемое изделие. При этом в графе «Обозначение» указывается обозначение основного конструкторского документа сборочной единицы, т.е. ее спецификации.
3.6.6В разделе «Детали» указывают детали, непосредственно входящие в данное изделие и применяемые по своим основным конструкторским документам, т.е. чертежам деталей. Детали, входящие в состав ранее указанных сборочных единиц, в этот раздел не включают.
3.6.7Наименования должны соответствовать принятой терминологии, быть краткими и не содержать сведений о назначении изделия и его местоположении. Если наименование состоит из нескольких слов, то на первом месте помещают имя существительное в именительном падеже единственного числа. Например, «Ручка шариковая», «Узел пишущий», «Вал коленчатый» и т.д. В практике на все детали, входящие в состав изделия, разрабатывают рабочие чертежи. Исключение составляют детали, изготовленные из фасонного или сортового проката отрезкой под прямым углом. В спецификацию такие детали включаются с присвоением им номера и наименования. При этом в графе «Формат» указывают БЧ (без чертежа), а в графе «Наименование» указывают наименование и материал, а также размеры, необходимые для изготовления.
3.6.8Порядок записи изделий в раздел «Стандартные изделия» регламентирован ГОСТ 2.106-96.
3.6.9В раздел «Прочие изделия» вносят изделия, выпускаемые по техническим условиям.
3.6.10Раздел «Материалы» в учебных проектах допускается не за-
полнять.
3.6.11В разделе «Комплекты» на разработанное оборудование заполняются подразделы:
а) комплект монтажных частей; б) комплект инструмента и принадлежностей.
В разделе «Комплекты» указывают спецификацию на комплект или перечисляют непосредственно составные части комплекта.
3.6.12В графе «Поз.» спецификации указываются номера составных частей (сборочных единиц, деталей, стандартных и прочих изделий) в последовательности их записи. Эти же номера проставляются над полками линий-выносок сборочного чертежа и располагаются на нем вразбивку.
3.6.13Каждой составной части разработанного изделия назначается обозначение (заполняется графа «Обозначение»). Обозначение изделия является одновременно обозначением его основного конструкторского документа (чертежа детали или спецификации).
Обозначение изделий производится в соответствии с требованиями соответствующего раздела настоящих методических указаний.
