Материал: 737

Федеральное агентство по образованию Сибирская государственная автомобильно-дорожная академия

(СибАДИ)

Факультет «Автомобильный транспорт» (или Заочный, или ВБФ) Специальность: Автомобили и автомобильное хозяйство-190601 Кафедра Эксплуатация и ремонт автомобилей

ДИПЛОМНЫЙ ПРОЕКТ

Студента Ланина Александра Васильевича

На тему: Совершенствование работ по ремонту коробок передач

на ОАО СЦ «Автомир» г. Омска

Состав дипломного проекта

1.Пояснительная записка на 127 страницах

2.Графическая часть на 12 листах

Кзащите допущен

Зав. кафедрой _________________ Н.Г. Певнев

(Подпись)

Руководитель проекта _________________ Д.А. Колесник

(Подпись)

Рисунок 3 – Пример заполнения титульного листа дипломного проекта

11

второй лист пояснительной записки (лист, на котором начинается «Содержание», имеющий основную надпись высотой 40 мм);

последующие листы пояснительной записки;

приложения (документы формата А4 и А3, имеющие самостоятельную нумерацию страниц, обозначение, или выполненные на специальных бланках, в том числе документы графических материалов проекта).

3.2.5 Письмо-заявка, задание на проект, ведомость проекта, лист замечаний и другие приложения в число страниц пояснительной записки не включаются, а их листы нумеруются самостоятельно. Отзыв руководителя и рецензия в ПЗ не подшиваются, а вкладываются перед титульным листом.

3.3 Генеральный план

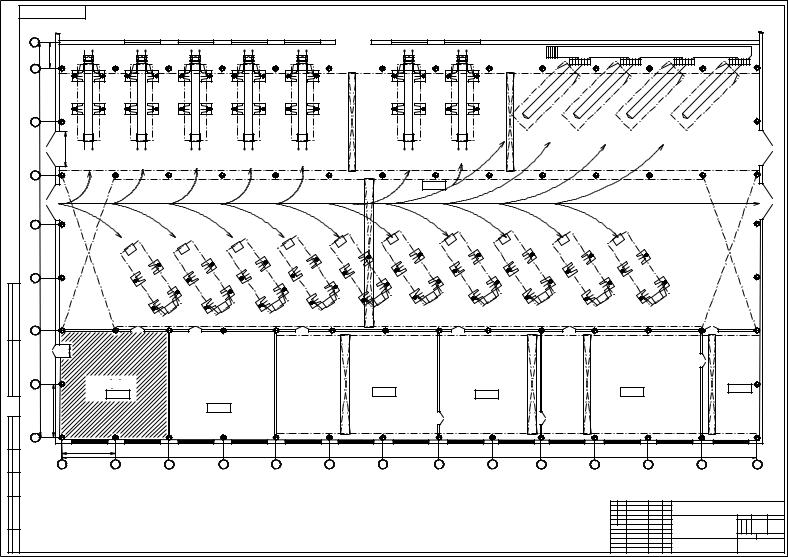

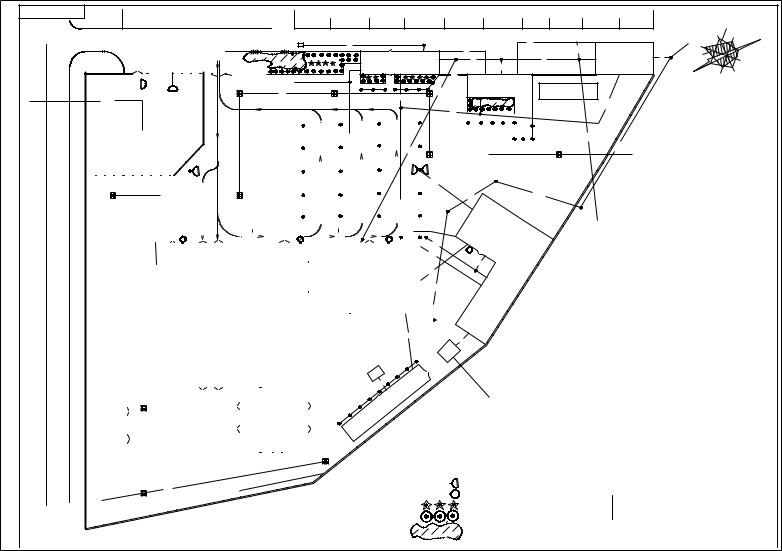

3.3.1Схема генерального плана предприятия (ГП), разрабатываемая

вдипломном проекте, представляет собой выкопировку (фрагмент) генерального плана предприятия, выполненного в виде технического плаката на формате А1 (рисунок 4).

3.3.2Обязательным содержанием схемы ГП является следующее:

контурное изображение основных зданий и сооружений (в т.ч. границы предприятия, проезды, стоянки);

основные коммуникационные сооружения (линии электропередач, ливневая и промышленная канализация, очистные сооружения и т.д.)

ввиде условных изображений, с обязательным пояснением условных знаков на свободном поле чертежа;

векторная диаграмма направления ветров («роза ветров»);

привязка к местности в виде указания расположения соседних предприятий, сооружений и других особенностей;

характеристика ГП в виде таблицы с указанием значений основных показателей ГП.

Допускается изображение на схеме ГП ситуационного плана (привязка к особенностям местности).

3.3.3 Наименования основных зданий и сооружений могут выполняться непосредственно на их изображениях или в виде таблицы с указанием соответствующих номеров позиций на изображениях и в таблице. Таблица может располагаться на свободном поле или на отдельных листах формата А4, имеющих основную надпись формы 2а и являющихся продолжением этого документа. Эти отдельные листы формата А4 подшиваются в пояснительную записку в качестве приложений.

12
