Під час проектування виникає необхідність вирішення комплексу задач технічного, інженерного, проектно-технологічного та винахідницького характеру.

Визначимо сутність технічних, інженерних, проектно-технологічних і винахідницьких задач, що виникають в процесі проектування. Експериментальна оцінка реакцій популяції біологічних агентів(БА) при зміні факторів навколишнього середовища – задача технічна. Розрахувати витрати охолоджуючої рідини в процесі розчинення субстанції, температуру та вологість сушильного агенту, користуючись готовими співвідношеннями, – проста інженерна задача.

Розробити модель процесу, сформулювати критерій ефективності і оптимізувати технологічні режими процесу, вибравши найбільш вигідний проміжний варіант між поліпшенням одних і погіршенням інших показників процесу, – задача проектно-технологічна. Вирішити задачу по вибору оптимальних значень критерію стерилізації за умов збереження життєздатності БА та ефективного знищення контамінантів, – задача винахідницька.

6

1. ЗАГАЛЬНІ ПРИНЦИПИ ПРОЕКТУВАННЯ

1.1. Організаційні форми та методи проектування

Як вид інтелектуальної діяльності проектування знаходиться постійному розвитку. Розвиток проектування супроводжується подальшим розвитком методів проектування та їх організаційних форм. Методологія проектування базується на застосуванні різних прийомів проектування в залежності від складності та специфіки об’єкту проектування.

Серед організаційних форм проектування найбільш широко вживаною є інженерне проектування.

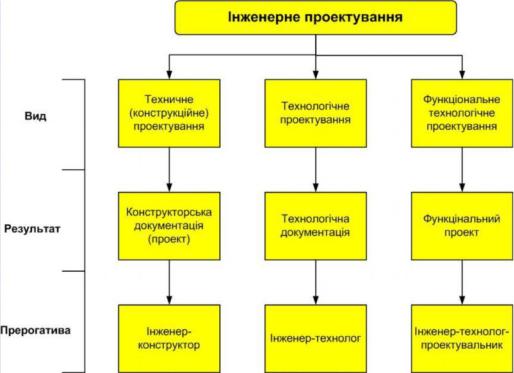

Рис.1.1. Структура інженерного проектування

Розробка проектів об'єктів техніки(обладнання, машини, апарати, агрегати) складає один з напрямів інженерного проектування– конструкційне проектування, яке також називають технічним, а частіше – просто конс-

труюванням. Результат конструювання– конструкторський проект і є сферою діяльності інженера-конструктора.

Розробка проектів об'єктів технології(виробництва в цілому, окремі процеси, технологічні стадії, операції, виробничі лінії) складає інший напрям інженерного проектування – технологічне проектування. Результат – те-

хнологічна документація і є сферою діяльності інженера-технолога.

Створення проектів технологічних комплексів являє собою самостійний напрям інженерного проектування – функціональне технологічне проекту-

вання, або просто проектування.

7

Функціональний проект повинен характеризувати технологічний мега-

комплекс загалом, а також його складові частини, значення технологічних характеристик, технологію і компонування, системи комунікацій і режими функціонування, пов'язані між собою і з зовнішніми об'єктами.

Функціональний проект містить необхідні дані для будівництва і монтажу складових частин на вибраному будівельному майданчику і управління виробництвом з метою реалізації розробленого технологічного процесу в конкретних географічних, економічних, демографічних і соціальних умовах

Методологія проектування базується на застосуванні різних прийомів проектування в залежності від складності та специфіки об’єкту проектування.

Найбільш відомий і популярнийє креслярський метод проектування, який цілком задовольняє вимоги задач проектування простих об'єктів нижнього ієрархічного рівня. Креслярський метод проектування дозволив графічно розділити процеси розумової розробки об'єкта і його практичної реалізації(винаходу), що сприяло прискоренню темпів виробництва.

Специфічною особливістю сьогодення є розширення діапазону типів проектів та ускладнення об'єктів проектування при зростанні темпів проектних робіт, що призвело до виділення спеціальних груп проектувальників, проектних колективів з конкретним розподілом праці по відповідній спеціалізації. Такою спеціалізацією є розподіл проектних робіт за призначенням– технологічні, будівельні, електротехнічні, проекти контролю та автоматизації та інше. Однак це не усунуло недоліки креслярського методу, головний з яких полягає в тому,

виключає суб'єктивізму. Коли йому вдається відшукати відповідне рішення проектної задачі, робота розподіляється між членами колективу відповідно до їх знань і уміння.

Іншим серйозним недоліком креслярського методу , єщо те він представляє собою простий неврегульований перебір варіантів.

Неприйнятність креслярського методу проектування особливо яскраво виявилася при ускладненні об'єктів проектування, з появою об'єктів більш високого ієрархічного рівня і з розвиненою інфраструктурою. У цих умовах посилюється контраст між традиційними знаряддями труда, вживаними при креслярському методі (кульман і ручні способи розрахунків), і сучасними засобами обчислювальної техніки і комп’ютерної графіки.

грамами розробки технологічних мегакомплексів з метою поліпшення якості робіт, скорочення термінів і витрат на проектування.

8

2.Залучення на етапі, попередньому виконанню елементів проекту, всіх, хто бере участь в розробці проекту нового об'єкта, а також відповідних джерел інформації внаслідок науково-технічного прогнозування з метою отримання об'єктивних відомостей і оцінок, які виходять за межі особистих знань і досвіду проектувальників.

3.Формалізація і активізація творчого процесу генерування ідей відносно концепції об'єкта, що розробляється, з метою упорядкування і прискорення пошуку ефективного проектного рішення.

цільовий підхід до проектування. В його основу покладений принцип системної направленості, який спрямований на встановлення необхідних пропорцій суспільного відтворювання і збалансованого розвитку народного господарства.

При проектуванні ключовим питанням є оцінка результатів проектування по ефективності.

На початку розвитку промислового виробництва кращою вважалася

ефективності технологічних об'єктів, який, крім характеру впливу мегакомплексу на людину, навколишнє середовище тощо, повинен враховувати результати проектування з точки зору економічної ефективності.

1.2. Блок-схема етапів проектування. Програмно-цільова структура проектування

Блок-схема проектування. Для реалізації програмно-цільового підходу до проектування була розроблена програмно-цільова структура проектування. В її основу покладено принцип доцільності розгалуження процесу на складові час-

технології включає наступні великі етапи, що пов'язані з розробкою науковотехнічних прогнозів: планування розвитку науки і техніки; складання заявок на розробку і освоєння продукції; створення установок в процесі проведення нау- ково-дослідних, дослідно-технологічних і дослідно-конструкторських робіт; створення потужностей; освоєння і виробництво продукції; експлуатація

9

об'єкта; вдосконалення технології і поліпшення якості продукції, що випускається; зняття об'єкта з експлуатації. Поетапна організація проектування дозволяє визначати фактичний стан проекту, способи реалізації і терміни виконання конкретних робіт, іншими словами, обирати, стратегію проектування.

Один з можливих варіантів розчленування процесу проектування на етапи приведений у вигляді блок-схеми(рис. 1.1.). Стрілки на схемі означають факти прийняття рішень. Прийняті рішення не завжди задовольняють керівника програми, і можливе повернення до попередніх . етВапрівант, що

розглядається, відноситься до типового випадку розробки нового об. 'єкта Послідовність дій розробників може мінятися в залежності від призначення і

плексу або його елемента.

Виявлення потреби змінити ситуацію, що склалася. Проектування починається із зародження ідеї змінити ситуацію, що склалася, і виражається у виявленні потреби в такій зміні.

Необхідність змінити ситуацію, а такою необхідністю може бути епідеміологічна ситуація, специфіка соціального стану суспільства, намічається на певний період часу діяльність відомчих установ і підприємств, в якій визначаються асортимент і обсяг випуску кожного виду продукції, зразкові рівні витрат виробництва і цін.

Тільки після обґрунтування необхідності і можливості змін ситуації, що склалася здійснюється перехід до наступного етапу проектування.

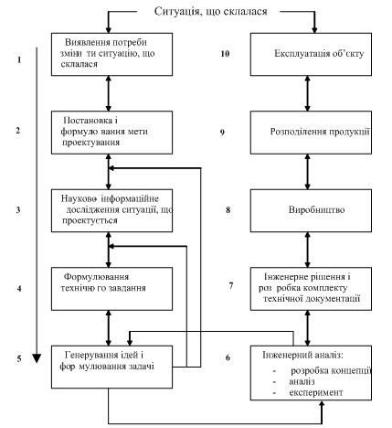

Рис. 1.2. Блок-схема процесу проектування
