(функция), эл. (электрический), э/м (электромагнитный) и т.д., или не писать окончания существительных и прилагательных, например: "Исслед. завис. амплитуды вынужд. колебаний …", " знач. емкости", "С импульсн. ген-ра …"

4) однотипные слова и словосочетания, в которых допустимы сокращения, должны либо сокращаться, либо нет по всему тексту диссертации (например: в

1919 году и ХХ веке или в 1919 г. и ХХ в.; и другие, то есть или и др., т.е.);

ПРИМЕЧАНИЕ: существует ряд общепринятых графических сокращений;

a)Употребляемые только при именах и фамилиях: г-н, т., им., акад., д-р., доц.,

канд.физ.- мат.наук, ген., чл.-кор. Напр.: доц. Петров;

b)Слова, сокращаемые только при географических названиях: г., с., пос., обл.,

ул., просп. Например: в с. Межево, но: в нашем селе;

c)Слова, употребляемые только в сочетании с цифрами или буквами: гл.5, п.10,

подп.2а, разд.А, с.54 – 598, рис.8.1, т.2, табл.10 – 12, ч.1.

d)Сокращения, употребляемые только при числительных: в., вв., г., гг., до н.э.,

г.н.э., тыс., млн, млрд, экз., к., р. Напр.: 20 млн. р., 5р. 20к.

Любые используемые в тексте сокращения должны соответствовать правилам грамматики, а также требованиям государственных стандартов.

2.3.5 Оформление единиц физических величин

1)Используемые буквенные обозначения единиц физических величин должны соответствовать государственным стандартам. Основной системой единиц является система СИ.

2)В качестве обозначений предусмотрены буквенные обозначения и специальные знаки, напр.: 20.5 кг, 438 Дж/(кг/К), 36 ºС, 5 (мА) При написании сложных единиц комбинировать буквенные обозначения и наименования не допускается.

3)Если после расчетов ставиться размерность, то она должна заключаться в квадратные скобки. Например: U I R 5 10

2.3.6Оформление таблиц

Таблица – это способ передачи содержания, заключающийся в

организации структуры данных, в которой отдельные элементы помещены в ячейки, каждой из которых сопоставлена пара значений — номер строки и номер

26

колонки. Таким образом, устанавливается смысловая связь между элементами, принадлежащими одному столбцу или одной строке.

Существует несколько требований, предъявляемых к оформлению таблиц:

1)таблицы помещают непосредственно после абзацев, содержащих ссылку на них, а если места недостаточно, то в начале следующей страницы;

2)обычно таблица состоит из следующих элементов: порядкового номера и тематического заголовка; боковика; заголовков вертикальных граф (основной части, т.е. прографке);

3)заголовки таблицы рекомендуется печатать через один интервал. Заголовки граф располагают центрировано относительно горизонтальных и вертикальных линий;

4)все таблицы должны быть пронумерованы. Система нумерации может быть сквозной(1, 2, 3 и т.д.) или внутри главы (2.1, 2.2, и т.д.). Над правым верхним углом таблицы помещают надпись Таблица с указанием номера таблицы (например, Таблица 1) без значка № перед цифрой и точки после нее. Таблицы снабжают тематическими заголовками, которые располагаются сразу после нумерационного заголовка, без точки на конце.

Например:

Таблица 2 .1 - Результаты измерений частоты

5)если таблица в тексте одна, то нумерационный заголовок опускают. Строки многострочных заголовков можно располагать двумя способами: либо все строки печатать симметрично по ширине графы, либо только наибольшие, а остальные выравнивать по ним слева;

6)в одноярусной головке все заголовки печатают с заглавной, а последующих – с заглавной, если они самостоятельны (рис.2.1(а)), и со строчной, если подчинены заголовку верхнего яруса (рис.2.1(б)). Пример оформления представлен на рис.2.1.

27

Рис.2.1 Правило оформления элементов таблицы

7)сноски (пояснения) к таблице печатают непосредственно под ней.

8)при переносе таблицы на следующую страницу головку таблицы следует повторить и над ней поместить Продолжение табл. 1‖. При переносе таблицы на другую страницу нумеруют заголовки граф. Тогда на новой странице заголовки граф заменяют цифрами. Тематический заголовок при этом можно не повторять.

9)строки боковика таблицы выравнивают по левому краю. Наибольший по длине элемент располагают по центру. Текст всех строк боковика печатают с заглавной буквы. Двухстрочные и многострочные элементы боковика печатают через 1 интервал одним из следующих способов: первую строку без абзацного отступа, последующие с отступом в два знака; первую строку с абзацного отступа (два знака), последующие – без отступа от левого края. Рубрики в боковике таблицы печатают с отступом. Перед перечислением ставят двоеточие. В таблице не должно быть пустых граф. Текст в графах располагают от левого края (преимущественно) или центрируют.

10)обозначение единиц величин рекомендуется присоединять к заголовку без предлога и скобок, например: Длина, м.

11)числа в графах делят на разряды и располагают единицы под единицами, десятки под десятками и т.д. Числовые значения неодинаковых величин располагают посередине строки. Диапазон значений выравнивают по тире (многоточию).

2.3.7Оформление математических формул

Математическая формула - принятая в математике (а также физике и прикладных науках) символическая запись законченного логического суждения (определения величины, уравнения, неравенства или тождества), имеющая геометрическое пояснение с помощью диаграмм, графиков, рисунков.

Кобозначениям формул также предъявляется ряд требований:

1)формулы отделяются от последующего и предыдущего текста (или других формул) одной строкой;

2)наиболее важные, а также громоздкие формулы располагают отдельными строками – либо посередине, либо от левого края строки;

3)несколько коротких однотипных формул можно помещать в одной строке, а не

28

в столбик;

4)нумеровать следует только наиболее важные формулы, на которые в тексте имеются ссылки;

5)порядковые номера ставят в круглых скобках у правого края листа. Нумерация также может быть сквозной или внутри каждой главы

текста.

Если формула помещена в рамку, номер помещают вне рамки против основной строки формулы;

7)группа формул, объединенных фигурной скобкой, имеет один номер, помещаемый точно против острия скобки;

8)при ссылке на формулу в тексте ее номер ставят в круглых скобках.

Например: «Из уравнения (15) следует…»;

9)в конце формулы и в тексте перед ней знаки препинания ставят в соответствии с правилами пунктуации. Формулы, следующие одна за другой, отделяют запятой или точкой с запятой, которые ставят за формулами до их номера. Экспликацию (расшифровку буквенных обозначений величин) принято помещать после формулы.

Начинать каждую расшифровку с новой строки не рекомендуется. Переносы формул со строки на строку осуществляются в первую очередь на знаках отношения (=; ≠; ≥, ≤ и т.п.), во вторую – на знаках сложения и вычитания, в третью – на знаке умножения в виде косого креста. Знак следует повторить в начале второй строки;

10)если формулы в тексте размещают посередине строки, то и перенесенную часть располагают посередине. Если же от левого края, то перенесенную часть размещают справа;

11)при выполнении любого рода расчетов необходимо первоначально записать формулу в символьном виде, затем в соответствии с символами подставить их числовые значения, затем полученный результат. Например: I=1A,

R=7Ом, тогда активная мощность равна P I 2 R 12 7 7[Вт] . Нельзя

29

подставлять значения не в порядке следование параметров в формуле, например, P I 2 R 1 7 7[Вт] или P I 2 R 7 12 7[Вт].

2.3.8 Оформление иллюстративного материала

1)в качестве иллюстраций можно использовать фотографии, рисунки, чертежи, схемы, диаграммы, номограммы. Размеры иллюстраций не должны превышать формата страницы с учетом полей;

2)иллюстрации должны быть выполнены аккуратно, чтобы не было искажения информации;

3)в тексте, где идет речь о теме, связанной с иллюстрацией, помещают ссылку либо в виде заключенного в круглые скобки выражения (рис.3) либо в виде оборота типа как это видно на рис.3;

4)не допустим разрыв следующей страницы подписей к рисункам и самих рисунков. Подписи должны быть полностью написаны или напечатаны непосредственно под рисунком на одной странице с этим рисунком;

5)иллюстрации помещают непосредственно ниже абзацев, содержащих упоминание о них. Если места недостаточно, то – в начале следующей страницы;

6)если ширина рисунка больше 8 см, то его располагают симметрично посередине.

Если его ширина менее 8 см, то рисунок лучше расположить с краю, в обрамлении текста.

Под рисунком располагают подрисуночную подпись (Рис. 2.2). Подпись включает сокращенное обозначение рисунка, порядковый номер и тематическое название. В состав подрисуночной подписи может входить также экспликация, которая представляет собой описание отдельных позиций рисунка. Точку в конце подрисуночной подписи не ставят.

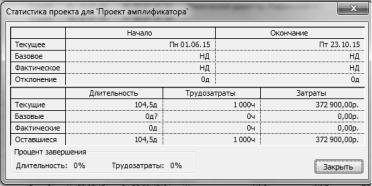

Рис.2.2 Cтатистика проекта производства амплификатора, выполненного в программе Ms Project.
