16
Глина и тяжелый суглинок |
0,75 – 1,00 |
1,00 – 1,25 |
1,25 – 1,50 |
Средний суглинок |
1,00-1,25 |
1,25-1,50 |
1,50-1,75 |
Легкий суглинок и супесь |
1,25-1,50 |
1,50-1,75 |
1,75-2,00 |
Песок крупнозернистый |
1,50-1,75 |
1,75-2,00 |
2,00-2,25 |
Песок среднезернистый |
1,25-1,50 |
1,50-2,00 |
2,00-2,25 |
Песок мелкозернистый |
1,50-2,00 |
1,75-2,50 |
2,50-3,00 |
(верхняя часть откосов) |
|
|
|
Торф осоковый |
0,50-0,75 |
0,75-1,25 |
1,25-1,50 |
Торф сфагновый |
0,50-0,75 |
0,75-1,25 |
1,25-1,50 |
Торф древесный |
0,75-1,25 |
1,00-1,75 |
1,25-1,75 |
Коэффициенты откосов зависят от почвогрунтов, глубины канала и других факторов и принимаются обычно кратными 1-4
При проектировании коэффициенты откосов принимают по табл. 3.
Для лесопарков коэффициенты откосов, приведенные в табл. 3, следует увеличить на 0,25, а для парков - на 0,5 (с целью засева откосов травами и придания им большей устойчивости).
Если каналы углубляются в минеральные грунты (за исключением песков) на 1 / 2 Тпр и более или в пески больше чем на 0,25 м, коэффициенты для всего откоса принимаются по этим фунтам.
2.7 Поперечный профиль осушителя
Поперечный профиль вычеркивают для осушителя. На профиле показывают все элементы канала, включая и воронки. Профиль вычеркивают для нулевого пикета, ширину по дну принять 0,3 м. Ширина бермы при устройстве канала экскаватором принимается равной глубине каната. Масштабы горизонтальный - в 1 см - 0,5 м, вертикальный - в 1 см - 0,3 м (рис 5).

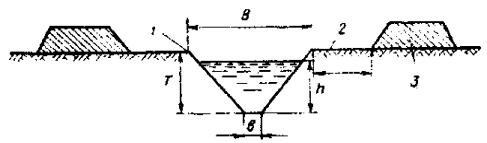

Рис. 5. Поперечный профиль осушителя: 1 – бровка; 2 – берма; 3 – кавальер
2.8. Гидрологический и гидравлический расчеты
17
Гидрологический и гидравлический расчеты проводят с целью определения ширины по дну крупных проводящих каналов. Для небольших собирателей, водосборная площадь которых менее 500 га, ширину по дну можно принимать без расчетов равной 0,4 - 0,5 м.
Непосредственно ширина каналов по дну находится гидравлическим расчетом. В этом расчете ширина канала по дну определяется подбором и принимается такой, чтобы в расчетный период канал отводил всю поступающую в него воду и уровень воды в нем не превышал расчетного горизонта. Следовательно, расход воды с водосборной площади Qв в этот период должен быть равен расходу воды по каналу (пропускной способности канала) Qк. На осушенной площади в расчетный период корнеобитаемый слой почв не должен подтопляться. Поскольку Qв=qpF, а Qк = wυ, должна проектироваться такая ширина канала по дну, чтобы в расчетный период наблюдалось равенство:
|
|
qpF= wυ, |
|
|
где qp – расчетный модуль стока, м3 / (с га); |
|
|||
F – площадь водосбора, га; |
|
|
||
w – живое сечение канала, м2; |
|
|
||
υ – скорость течения воды в канале, м/с. |
|
|||
|
а. Гидрологический расчет |
|
||
При |
гидрологическом |
расчете |
нужно решить |
три вопроса: |
1) на какие воды производить расчет (так как в течение года и в |
||||
отдельные |
годы меняется |
количество |
притекающей в |
канал воды), |
т.е. определить расчетный период, на какие воды проводить расчет и расчетную обеспеченность;
2)как определить расчетные модули стока;
3)каким принять положение расчетного горизонта воды в канале.
В курсовой работе нужно привести обоснованные ответы на все вопросы гидрологического расчета.
При осушении лесных земель важнейшим требованием является освобождение от гравитационной влаги корнеобитаемой зоны почв к началу роста корней древостоя. С учетом этого за расчетный период правильнее принимать весну и расчет производить на послепаводковые воды. Расчетные модули стока при осушении лесных земель принимают с обеспеченностью 25%, при осушении лесопарков - 10%. При такой обеспеченности модули стока, равные расчетному или превышающие его, будут наблюдаться в среднем соответственно 1 раз в 4 года и 1 раз в 10 лет. В этих случаях каналы могут не справиться с пропуском поступающей в них воды и на осушенных
18
площадях возможно подтопление корнеобитаемого слоя почв.
Для упрощения в данной работе за расчетный период можно принять лето и расчет произвести на средневысокие летние воды, модули стока и расходы которых легко рассчитать.
Расчетный модуль стока средневысоких летних вод qр (средний по наблюдениям за многолетний период модуль стока самых высоких летних паводков) определяется по формуле А.Д. Дубаха.
|
|
3 |
|
* 4 |
i |
* |
K |
|
qр = 3 |
|
|
|
|
|
|||
|
|
|
||||||
|
F |
|
|
0,003 |
1.55 |
|||
|
|
|
|
|
||||
|
|
|
|
|
с 1 га, |
(1) |
||
где
Р - площадь водосбора, га;
К - коэффициент прихода расхода влаги (берется по учебнику); этот
коэффициент для таежной зоны варьирует от 1,20 до 2,0, в среднем - около
1,60; по областям принимается равным: Архангельская - 1,66, Волгоградская
- 1,51, Нижегородская - 1,10, Карелия - 1,66, Тверская - 1,62, Кировская -
1,10, Ленинградская - 1,67, Московская - 1,58, Новгородская - 2,00, Пермская
-1,20, Псковская - 1,77.
i- средний уклон дна рассчитываемого канала.
Положение расчетного горизонта воды принимается ниже бровки канала после торфа при осушении лесных земель на 0,2-0,3 м, при осушении лесопарков – на 0,3-0,4 м.
б. Гидравлический расчет
Подбор ширины по дну b начинают обычно с минимального значения 0,4 м. При этой ширине определяют скорость течения и расхода воды, для чего находят следующие величины и в такой последовательности:
а. Площадь живого сечения w (часть поперечного сечения канала, занятого водой) – вычисляется как площадь трапеции:
w = (b+m*hp)* hp, м2, |
(2) |
где
19
m – коэффициент откоса;
hp – расчетная глубина воды в канале.
б. Смоченный периметр Х (подводная часть периметра поперечного сечения канала)
|
|
|
|
Х=b+2*hp * 1 m2 , м |
(3) |
||
в. Гидравлический радиус
R = w / X, м |
(4) |
г. Скоростной коэффициент С по формуле Н.Н. Павловского
С = |
1 |
· Ry |
(5) |
|
n |
||||
|
|
|
где n – коэффициент шероховатости русла, равный 0,030;
у– переменный показатель степени:
у= 1,5 √n при R < 1 м;
у= 1,3 √ n при R >1 м.
Скоростной коэффициент С можно определить и по формуле И.И. Агроскина:
С = 1 / n+17,72 IgR |
(6) |
Впроцессе подбора ширины по дну коэффициент С можно определять
ипо (приложение 1). При окончательном расчете С следует вычислять по одной из указанных выше формул.
д. Скорость течения воды по формуле равномерного движения воды в открытых водотоках (формула Шези)
|
|
|
|
υ= С * R * i , |
(7) |
||
где υ – скорость течения воды, м/с; |
|
||
R – гидравлический радиус, м; |
|
||
i - уклон дна канала в рассчитываемом сечении. |
|
||
е. Расход воды по каналу по формуле |
|
||
Qk = wυ м3/с. |
(8) |
||
Если полученный расход Qk равен расходу с водосборной площади Qв = qF или отличается от него не более как на 5% (при b = 0,4 допускаются любые превышения), то ширина по дну b принята правильно. В противном слу-
20
чае изменяют значение b и снова проводят расчет по вышеуказанным формулам до тех пор, пока не будет соблюдено равенство
qр * F = w* υ |
(9) |
В производственных проектах гидравлический расчет проводят для всех проводящих каналов, за исключением небольших собирателей с водосборной площадью менее 500 га. Причем для одного и того же канала расчет производят в тех сечениях, где сильно изменяется величина водосборной площади и резко изменяется уклон дна. В курсовой работе достаточно сделать один расчет для устья магистрального канала или собирателя. Величина водосборной площади канала дается в задании или определяется по карте.
Для примера приведем гидравлический расчет для устьевого сечения магистрального канала.
Допустим, что водосборная площадь F = 1950 га. Глубина магистрального канала после осадки торфа равна 1,1 м. Коэффициент откоса 1,0. Средний уклон магистрального канала примем равным 0,0012. Уклон дна канала в расчетном сечении 0,0015. Значение коэффициента К для Вологодской области равно 1,51. Средневысокий летний модуль стока (по формула 1) равен:
qp = 3/3√1950 · 4√0,0012 / 0,0003 · 1,51 / 1,55 = 0,332 л/с с 1 га.
Приток воды с водосборной площади к каналу
Qв = 0,332 · 1950 = 647 л/с.
Следовательно, надо подобрать такую ширину канала по дну, чтобы расход воды по каналу был в пределах 615 – 679 л/с.
Примем b равным 0,4 м (наименьшее значение для магистрального канала) и по формулам 2 – 4 произведем расчет:
hp = То – h = 1, 1-0,3 = 0,8 м; w = (0,4+1,0 · 0,8) 0,8 = 0,96 м2;
Х = 0,4+2 · 0,8 √1+12 = 2,66 м; R = 0,96 / 2,66 = 0,36 м.
При R = 0,36 (приложение 1) примем С = 25,3, тогда по формуле Шези при уклоне канала, равном 0,0015, находим:
υ = 25,3 √0,36 · 0,0015 = 0,588 м/с;
Qk = wυ = 0,96 · 0,59 = 0,566 м3/с = 566 л/с.
Таким образом, в результате расчета мы получим, что расход воды по каналу меньше притока воды к каналу с водосборной площади Qв:
