вой стороны. В этом случае вынимаемый при рытье канала грунт используется для полотна дороги;

3) каналы должны возможно меньше пересекать просеки и дороги в целях уменьшения количества труб для переездов, мостов и переходов;

4) осушительные каналы должны возможно меньше препятствовать заездам на межканальные полосы. С этой целью целесообразно, если позволяет рельеф, вдоль дорог и просек проектировать прерывистые каналы (см. рис. 1, г, д).

Регулирующие каналы могут впадать в проводящий канал под прямым и острым углом. Транспортирующие собиратели впадают в магистральный канал под острым углом (около 60-80°).

Взависимости от рельефа поверхности возможны и повороты каналов

вплане. Угол поворота крупных каналов должен быть не менее 120°. Для осушителей допускаются повороты и при прямом угле, но с загруглением при впадении в собиратель.

Вкачестве примера приводится схема размещения осушительной сети в двух кварталах заболоченной лесной площади (рис. 2).

О – осушитель; ТС – транспортирующий собиратель; МК – магистральный канал; НК – нагорный канал; ЛК – ловчий канал

каналы: канальные просеки: переезды

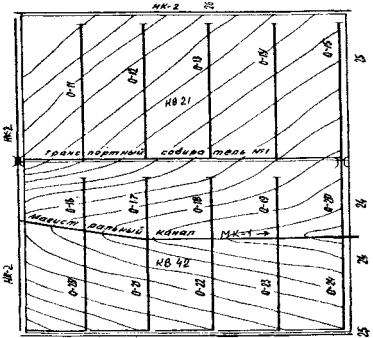

Рис. 2. План осушаемого участка с расположенной осушительной сетью в кварталах 21 (верхний) и 42 (нижний)

12

Размещение осушительной сети обычно начинается с магистрального канала. В приведенном примере магистральный канал следует проектировать по основной лощине в квартале 42. Проводящая сеть на остальной территории, где нет ясно выраженных лощин, располагается в зависимости от удобства размещения осушителей, а также в зависимости от имеющихся квартальных просек и дорог. Дороги целесообразно устраивать вдоль каналов транспортирующей сети и по просекам, используя вынутый из каналов грунт для устройства полотна дороги.

Всоответствии с основным правилом расположения регулирующей сети (осушители следует проводить под острым углом к горизонталям) и с учетом желательного расположения каналов параллельно просекам осушители размещены в квартале 21 параллельно западной и восточной просекам. Вдоль северной просеки проектируется ловчий канал (ЛК).

Осушители № 10-14 впадают в транспортирующий собиратель, который проектируется вдоль южной просеки в 21-м квартале.

Вквартале 42 осушители расположены также параллельно восточной и западной просекам, впадая непосредственно в магистральный канал.

При таком размещении регулирующей сети транспортирующий собиратель №1 расположен в направлении с востока на запад; у южной просеки проектируется поворот его к магистральному каналу. Для проектирования дороги но южной просеке в квартале 42 осушители 19-23 можно повернуть вдоль просеки, используя грунт для осыпки полотна дороги. С противоположной стороны просеки для улучшения полотна дороги устраивается кювет (0-24).

Для заезда на межканальные участки и для проезда по просекам и дорогам предусматривается устройство шести мостов или труб-переездов. Все запроектированные каналы вычерчивают на плане тушью и нумеруют.

2.5 Продольные профили осушительных каналов

При построении продольных профилей горизонтальный масштаб принимается равным масштабу плана 1:10000 или 1:5000, а вертикальный -1:100 или 1:50.

Построение продольных профилей надо начинать с осушителей, а затем строить продольные профили собирателей и магистрального канала. В курсовой работе можно ограничиться построением продольных профилей одного осушителя и одного проводящего канала. Для построения профиля следует выбирать осушитель, впадающий в проводящий канал, на который составляется профиль.

Перед построением профилей надо установить проектную глубину каналов, знать допустимые и оптимальные продольные уклоны дна каналов "и определить отметки поверхности по оси каналов. Порядок установления глубины каналов приведен выше.

Продольные уклоны дна каналов принимают: для осушителей 0,0005-

13

0,01 (лучшие уклоны 0,001-0,005), для магистральных каналов и крупных транспортирующих собирателей - от 0,005 до 0,0005.

Если уклоны поверхности не позволяют запроектировать дно канала в указанных пределах, следует провести расчет на допустимую скорость. Желательно, чтобы продольные уклоны не уменьшались к устью.

Отметки поверхности по оси канала вычисляют по отметкам горизонталей. Для этого на плане по оси канала (для которого строится профиль) разбивают пикеты через 100 м, начиная всегда от устья канала. Дальше по отметкам горизонталей вычисляют отметки поверхности на каждом пикете с точностью до 0,01 м. Отметки пикетов, расположенный между горизонталями, вычисляют интерполяцией. Например, для определения отметки ПК-3 следует через точку пикета провести линию, перпендикулярную горизонталям (рис. 3). Предположим, что длина этой линии равна 9 мм, а от пикета до точек А и В (до горизонталей) расстояния соответственно равны 6 и 3 мм. Превышение расстояния на 3 мм равно 0,2 · 3 / 9 = 0,07 м, а на 6 мм 0,2 · 6 / 9 = 0,13 м. Вычитая из отметки 25,4 превышение 0,13 или прибавляя к отметке 25,2 превышение 0,07, получаем отметку поверхности ПК-3, равную 25,27. Таким способом определяют отметки на каждом пикете.

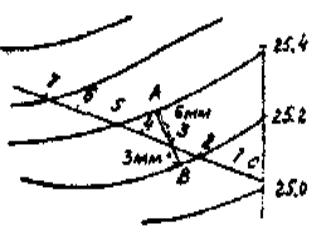

Рис. 3. Определение отметок точек, расположенных между горизонталями

Построение продольного профиля осушителя или собирателя начинают с вычеркивания на миллиметровой бумаге семи граф шириной 0,5 - 1,0 см каждая (рис. 4). Названия граф всегда помещают слева.

Вычисленные и записанные в графу 3 отметки поверхности откладывают в выбранном масштабе вверх от верхней графы (линии). Причем отметку этой линии принимают условно так, чтобы ординаты профиля имели высоту 6-12 см.

После того, как отметки всех пикетов отложены, полученные точки соединяют прямыми линиями. Таким образом строиться профиль поверхности по оси канала.

14

Затем проектируют дно канала, которое по возможности должно иметь по всей длине одинаковый уклон, т.е. надо стремиться как можно меньше менять уклон дна. В то же время важно, чтобы глубины на отдельных пикетах по возможности меньше отличались от установленной проектной глубины.

При наиболее простом случае проектирования дна уклон поверхности по оси канала более или менее одинаковый и находится в пределах допустимых уклонов дна. В этом случае вниз от линии поверхности откладывают проектную глубину осушителя в устье (нулевой пикет) и вверху (на последнем пикете) канала, полученные точки соединяют прямой линией и определяют уклон дна.

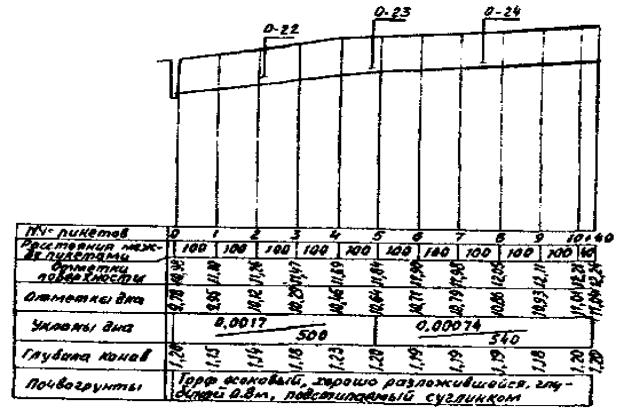

Рис. 4. Продольный профиль собирателя № 2

При однообразном, но малом уклоне поверхности по оси канала глубину канала в устье увеличивают, а в верхнем конце канала несколько уменьшают по сравнению с проектной глубиной, чтобы довести уклон дна до допустимого.

Если профиль поверхности по оси канала резко изменяется по длине, то приходится разбивать его на несколько частей, и для каждой выделенной части дно проектировать отдельно, т.е. с разными уклонами. Например, в нашем случае (см. рис. 4) на профиле собирателя №2 выделено две части: от ПК-0 до ПК-5 и от ПК-5 до ПК-10 + 40.

После проведения линии дна вычисляют отметки, а уклоны дна записывают в соответствующие графы. Отметки определяют с точностью до 0,01

15

м, уклоны - до двух значащих цифр. Отметки дна на крайних пикетах определяют, вычитая из отметок поверхности глубину канала. На остальных пикетах отметки дна вычисляются. Для этого уклон дна умножают на расстояние между пикетами (100 или 50 м) и полученное превышение прибавляют к отметке предыдущего пикета. Например, чтобы определить отметку дна на ПК-2, нужно уклон 0,0017 умножить на 100 и полученное превышение 0,17 м прибавить к отметке ПК-1 (0,17 + 9,95 = 10,12 м). Полученные отметки записывают в соответствующую графу с точностью до 0,01 м.

По разности отметок поверхности земли и дна находится глубина осушителя на каждом сечении. Если при этом окажется, что на отдельных сечениях глубина канала будет меньше минимальной (см. с. 20), то надо изменить положение линии дна с целью углубления осушителя. Если уклон больше допустимого, то следует уменьшить глубину в устье и несколько увеличить вверху. При проектировании собирателя на профиль наносят отметки дна устьев впадающих осушителей с соблюдением масштабов, а при проектировании дна магистрального канала - отметки дна устьев впадающих в него собирателей и осушителей. Линию дна проводят ниже показанных отметок дна устьев на указанные выше величины и с соблюдением допустимых уклонов. Далее определяют отметки и уклоны дна, глубины на пикетах, и все эти величины записывают в соответствующие графы профиля.

При очень больших уклонах поверхности земли по оси канала проектируют перепады в виде вертикальных стенок (уступов) высотою до 1 м или быстротоки в виде наклонных лотков с уклоном 0,1. Перепады и быстротоки укрепляются плетнем, жердями, досками, бетоном и др.

Все продольные профили вычеркивают тушью: проектные линии (дно канала, отметки и уклоны дна и глубина канала) - красной, вода - синей, а все остальное - черной.

2.6 Коэффициенты откосов осушительных каналов

Крутизну откосов каналов выражают через коэффициент откоса

m = L / T,

где L - заложение откоса; Т - глубина канала.

Таблица 3 – Коэффициенты откосов
