2.1Определение среднего уклона поверхности осушаемого участка

Сэтой целью на плане нужно выделить на глаз не менее трех участков

сразличными уклонами, т.е. с разными расстояниями между горизонталями, и на каждом участке перпендикулярно горизонталям провести линии. По каждой линии определяют уклон.

i= h / L,

где

h - превышение (разность отметок у концов линий); L - длина линии, определяемая по плану.

После этого рассчитывается средний уклон как среднеарифметическая величина из всех уклонов. Определенный таким образом средний уклон поверхности осушаемого участка учитывается в дальнейшем при определении расстояния между осушителями.

2.2 Определение расстояний между осушителями

При определении расстояний между осушителями следует учитывать цель осушения, климатические и почвенно-грунтовые условия, тип леса, уклон поверхности, глубину залегания водоупора, глубину торфа и причины избыточного увлажнения. С учетом этих факторов расстояние между осушителями принимаются по табл. 1 с поправкой к ней.

При использовании табл. 1 следует вводить следующие поправки:

а) поправочный коэффициент на территориальное расположение объекта проектирования:

0,50 - для Мурманской области и северных частей Архангельской области.

0,65 - для южных частей Архангельской области.

0,85 - для Ленинградской, Псковской, Новгородской, Вологодской областей, северных частей Костромской и Кировской областей.

1.0 - для Московской, Смоленской, Калининской, Ивановской, Ярославской областей, южных частей Костромской и Кировской областей' северной части Горьковской области.

1,2 - для Рязанской, Брянской, Калужской областей; б) при осушении зеленых зон (парков, лесопарков и пр.) расстояния

между осушителями следует уменьшать на 25 – 35 %; в) при грунтово-напорном питании расстояние между каналами следу-

ет уменьшить на 20-30 %; г) при уклонах поверхности свыше 0,005 расстояния между осушите-

лями надо увеличить на 5-10 %.

7

2.3 Глубина осушительных каналов

Глубины осушительных каналов (после осадки торфа Т°) принимаются следующие:

Глубина торфа, м . . . .0,1-0,5; 0,5-1,3 более 1,3

Глубина каналов, м . . . . 0,75-0,90; 0,9-1,0; 1,0-1,2

Таблица 1 – Расстояние между осушителями при осушении лесных Земель

8

После осушения болот происходит осадка торфа, поэтому проектную глубину каналов Тпр определяют по формуле

Тпр = m То

Коэффициент m зависит от плотности торфа и типа болота (табл. 2).

Таблица 2 – Значения величины коэффициентов

Пример 1. Глубина торфа больше глубины канала и равна 1,6 м. Глубина канала после осадки торфа должна быть 1,1 м. Болото низинного типа. Торф плотный, m=1,2;

Тпр = 1,2 ∙ 1,1 = 1,32 ~ 1,30.

Пример 2. Глубина торфа меньше глубины канала и равна 0,6 м. Характеристика торфа такая же, что и в примере 1.

Глубина канала в торфе до осадки его равна мощности торфа Тт. Определяем мощность торфа после осадки Тт и осадку поверхности Но.

Тт = Тт / m = 0,6 / 1,2 = 0,5 м; Но = Тт - Тт = 0,6 – 0,5 = 0,1 м.

Проектная глубина осушителя

Тпр = То + Но = 0,9 + 0,1 = 1,0 м.

9

Кроме глубин То и Тпр осушителей необходимо определить соответствующие глубины для каналов проводящей сети.

Глубины собирателей То и Тпр должны быть на 0,1-0,2 м больше глубин осушителей, а глубины магистральных каналов на 0,2-0,3 м больше глубин собирателей.

2.4 Проектирование осушительной системы на плане

Прежде чем располагать осушительную сеть на плане, необходимо тщательно изучить рельеф по горизонталям (лощины, водоразделы и пр.) и уяснить правила расположения осушительной сети.

Осушительная система состоит из следующих элементов:

1) водоприемника; 2) проводящей (транспортирующей) сети; 3) регулирующей сети, непосредственно влияющей на водный режим осушаемой площади; 4) оградительной сети, которая перехватывает приток поверхностных и грунтовых вод с вышележащей части водосбора (бассейна); 5) сооружений на осушительной сети; 6) дорог.

В качестве водоприемников служат реки, ручьи, реже озера, овраги, иногда подземные водоносные слои. Водоприемник может находиться как на осушаемой территории, так и вне ее.

Проводящая сеть состоит из магистрального канала и транспортирующих собирателей; последние могут быть нескольких порядков. К регулирующей сети относятся осушители, принимающие грунтовые, а отчасти и поверхностные воды, и тальвеговые каналы, которые служат для отвода в основном поверхностной воды из отдельных небольших ложбин и западин. К оградительной сети относятся нагорные, ловчие и защитные каналы, которые располагаются по границам осушаемого участка и служат для перехвата поверхностного (нагорные каналы) и грунтового стока (ловчие каналы) или для прекращения роста болот в стороны (защитные каналы).

К сооружениям на сети относятся мосты, трубы-переезды, перепады, быстротоки, крепления откосов и др. Осушение площади должно сопровождаться также проектированием лесных дорог.

Направление осушительных (регулирующих) каналов зависит в основном от рельефа, а также от расположения дорожной и квартальной сети, глубины торфа и других факторов.

Осушители следует располагать под острым утлом и горизонталями поверхности, чтобы каналы более плотно перехватывали поток поверхностных и грунтовых вод т в то же время имели естественный продольный уклон поверхности по оси осушителей. Величина острого угла между горизонталями и направлением осушителей зависит от величины уклона поверхности и допустимого продольного уклона дна осушителей. Чем больше уклон поверхности, тем под меньшим углом к горизонталям можно проектировать осушители, сохраняя при этом требуемый продольный уклон дна. Расположение осушителей в зависимости от

10

рельефа приведено на рис. 1.

Тальвеговые каналы располагают по дну отдельных ложбин, лощин и западин (котловин).

Нагорные и ловчие каналы проектируют по границам осушаемого участка, обычно под острым углом к горизонталям.

Проводящие каналы размещают по самым низким элементам рельефа: магистральный канал - по основной лощине (см. рис. 1, в), собиратели - по второстепенным (см. рис. 1, а, б). Если ясно выраженных лощин на участке нет, проводящие каналы проектируют так, чтобы удобнее располагать осушители и дороги, а также с учетом других приводимых ниже требований.

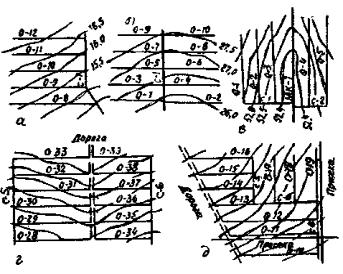

Рис. 1. Основные варианты расположения осушительной сети в зависимости от рельефа:

О – осушители; С – собиратели; МК – магистральный канал

При размещении осушительной сети на болотах следует учитывать глубину торфа. Желательно, чтобы трассы каналов, и особенно проводящих, проходили по местам с наибольшей глубиной торфа (где после осушения будет наибольшая осадка), и чтобы глубина торфа не уменьшалась к устью каналов.

Размещение осушительной сети должно быть увязано с расположением существующей и проектируемой квартальной и дорожной сети. При этом надо учитывать следующее:

1)с целью более быстрого и лучшего осушения дорог и просек на осушаемом участке целесообразно проектировать каналы вдоль дорог и просек, причем располагать каналы надо с верховой стороны (по уклону поверхности) или с двух сторон дороги (на дорогах с интенсивным движением) (см. рис. 1),

2)новые дороги целесообразно проектировать вдоль каналов с низо-
