Краткие теоретические сведения

В пиломатериалах хвойных пород основным сортообразующим пороком являются сучки. Общее количество сучков, выходящих на пласти досок, может быть определено по формуле Ю. Р. Бокшанина

сучков на поверхности бревен; α – центральный угол охвата пласти досок.

В формуле (12) распределение сучков на поверхности бревен принимается равномерным. В действительности наблюдается концентрация сучков на поверхности отдельных четвертин бревен, что, по мнению П.П. Аксенова, не исключает использования этой формулы и для этих случаев.

На пластях досок бездефектные участки имеют неодинаковые размеры по длине и ширине. Установлено, что по мере удаления пластей досок от центра торца бревен на них уменьшается и количество сучков. Наибольшая концентрация сучков на пластях досок соответствует участкам, прилегающим к продольной оси досок, а наименьшая – к периферии. Вследствие уменьшения размеров сучков при выработке досок ближе к центру некоторая их часть переходит в неучитываемые.

По ширине досок сучки распределяются по закону кривой Гаусса относительно продольной оси. Поэтому при продольном раскрое досок меньше сучков попадает в узкие заготовки. Это повышает их сортность и уменьшает переход годной древесины вместе с пороками в вырезки.

Размер сучков, выходящих на пласть доски, может быть определен по формуле

22

где dδ – размер сучка на поверхности бревна; dc – искомый размер сучка на пласти, находящийся на расстоянии z, от центра торца бревна; z – расстояние от центра торца бревен до пласти доски; d – диаметр бревна; β – угол наклона сучка к оси х, перпендикулярной к пласти.

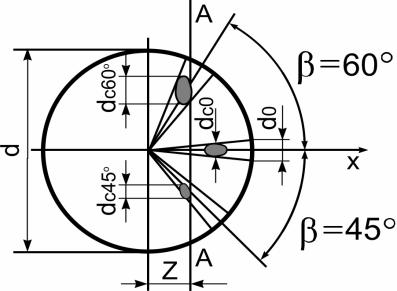

По принятому в России методу размеры сучков определяются по расстоянию между касательными, проведенными параллельно продольной оси доски. Поэтому сучок одного и того же размера d δ , выходящий на поверхность бревна диаметром d, расположенный под утлом β к оси х на пласти досок на расстоянии z, будет иметь различные размеры (рис. 17). Минимальные размеры он будет иметь при совпадении его оси с осью х, а с увеличением угла наклона к этой оси его размер будет увеличиваться.

Рис. 17. Схема расположения сучков под разными углами к оси х

Если размеры сучка, расположенного под углом к оси х, разделить на размеры того же сучка при совмещении его с осью х, то отношение их будет:

при β =0° 1,00; при β =30° 1,35; при β =45° 2,06; при β =60° 4,26.

Закономерности распределения сучков на поверхности пиломатериалов учитываются при разработке теорий раскроя досок на заготовки, а также при моделировании и оптимизации раскроя хлыстов, бревен и пиломатериалов.

23

Контрольные вопросы:

1.Каким образом можно прогнозировать количество сучков на пластях

досок?

2.Какая существует закономерность в отношении наличия сучков на пластях досок по мере удаления последних от оси бревна?

3.Как изменяется диаметр сучка на пластях досок по мере его удаления от оси бревна?

4.Каким образом надо распиливать бревно с тем, чтобы размеры сучков на пластях досок были минимальны?

ЛАБОРАТОРНАЯ РАБОТА № 5

ОПТИМИЗАЦИЯ РАСКРОЯ ПИЛОМАТЕРИАЛОВ НА ЗАГОТОВКИ

Цель работы: Познакомиться с одним из возможных методов оптимального планирования раскроя пиломатериалов на заготовки.

Порядок выполнения работы

Получить от преподавателя обрезную или необрезную доску (замерить ее параметры: толщину, ширину, длину и качество), а также несколько типов планируемых к выпиловке заготовок, качество и толщина которых совпадают с качеством и толщиной доски, а ширина и длина резко отличаются.

Ознакомиться с помещенным ниже теоретическими положениями по оптимизации раскроя пиломатериалов на заготовки.

Выбрать целесообразный для данного конкретного случая способ раскроя пиломатериалов.

Пользуясь формулами, приведенными в теоретической части, определить количество схем раскроя пиломатериалов.

Построить все возможные схемы раскроя по ниже представленной форме (табл. 9).

Определить в каждой схеме количество заготовок того или иного типа и получаемый при этом объемный выход.

24

Составить математическую модель раскроя пиломатериалов на заготовки. Составить оптимальный план раскроя с помощью симплекс-метода, опе-

ративным методом по «шкалам» или ЭВМ. Сделать выводы.

Краткие теоретические сведения

Для решения задач оптимизации планирования раскроя пиломатериалов используется математический аппарат линейного программирования. Методика решения этих задач включает в себя три основных этапа:

подготовка исходных данных; составление математической модели; непосредственное решение задачи. 1. Подготовка исходных данных

1.1. Варианты планирования раскроя пиломатериалов на заготовки Классификация всех возможных начальных условий и результатов пла-

нировании раскроя в зависимости от начальных условий показана в табл. 10. Буквами Н в таблице обозначено неограниченное, а буквой О – ограниченное количество пиломатериалов или заготовок. Всего имеется 16 различных вариантов начальных условий и результатов раскроя. Каждый из этих вариантов обозначается двумя цифрами. Например, вариант 3-2 означает, что задано несколько типов пиломатериалов ограниченного количества для выпиловки неограниченного количества заготовок одного типа, и при этом получается единственное решение. Из таблицы видно, что все варианты для одного типа заготовок ограниченного или неограниченного количества приводят к единственному решению. Решение сводится фактически к отысканию схемы раскроя, обеспечивающей максимальный выход заготовок заданного типа.
