2. СОСТАВЛЕНИЕ ПЛАНА ТАХЕОМЕТРИЧЕСКОЙ СЪЁМКИ
2.1. Составление контурной части плана
Данные для составления плана приводятся в табл. 4.
С целью индивидуализации работы координаты вершин замкнутого и диагонального ходов для каждого студента изменяются преподавателем, а затем вписываются в графы 5 и 6 данной ведомости.
Например, координаты I станции, приведѐнные к варианту, будут равны Хпр=120 м, Упр=120 м. Для II станции координаты будут равны Хпр=320,6 м,
Упр=138,11 м и т.д.
План тахеометрической съемки предлагается составить в масштабе 1:2000. Для этого на листе чертежной бумаги размером 30х40 см строится сетка квадратов размером 5х5 см при помощи масштабной линейки и циркуляизмерителя. Затем подписывают выходы координатной сетки с таким расчетом, чтобы все точки вершин хода разместились на середине плана. По координатам нанести на план вершины тахеометрического хода.
Как известно, в тахеометрии при съемке рельефа и ситуации применяют полярный способ. Поэтому нанесение на план расчетных точек производят по данным журнала тахеометрической съемки с использованием горизонтальных углов и расстояний (табл. 1).
17
|
|
|
|
|
Таблица 4 |
|
|
Ведомость координат вершин полигона тахеометрической съѐмки |
|||||
|
|
|
|
|
|
|
№ стан- |
Длина линии, м |
Координаты, м |
Координаты, приве- |
|
||
ции |
|
|
|
дѐнные к варианту |
|
|
|
|
|
|
|
|
|
|
|
Х |
У |
Х пр |
У пр |
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
|
|
|
|
Замкнутый ход |
|
|
|
|
|
|
|
|
|
|
|
I |
|
0,00 |
0,00 |
|
|
|
|
|
|
|
|
|
|
|
201,40 |
|
|
|
|
|
|
|
|
|
|
|
|
II |
|
+200,6 |
+18,11 |
|
|
|
|
|
|
|
|
|
|
|
157,60 |
|
|
|
|
|
|
|
|
|
|
|
|
III |
|
+279,90 |
+154,91 |
|
|
|
|
|
|
|
|
|
|
|
156,00 |
|
|
|
|
|
|
|
|
|
|
|
|
IV |
|
+167,90 |
+263,45 |
|
|
|
|
|
|
|
|
|
|
|
192,85 |
|
|
|
|
|
|
|
|
|
|
|
|
V |
|
-21,10 |
+301,76 |
|
|
|
|
|
|
|
|
|
|
|
205,20 |
|
|
|
|
|
|
|
|
|
|
|
|
VI |
|
-101,10 |
+114,62 |
|
|
|
|
|
|
|
|
|
|
|
152,80 |
|
|
|
|
|
|
|
|
|
|
|
|
I |
|
0,00 |
0,00 |
|
|
|
|
|
|
|
|
|
|
|
|
Диагональный ход |
|
|
|
|
|
|
|
|
|
|
|
II |
|
+200,6 |
+18,11 |
|
|
|
|
|
|
|
|
|
|
|
183,20 |
|
|
|
|
|
|
|
|
|
|
|
|
VII |
|
+89,60 |
+165,10 |
|
|
|
|
|
|
|
|
|
|
|
197,15 |
|
|
|
|
|
|
|
|
|
|
|
|
VI |
|
-101,10 |
+114,62 |
|
|
|
|
|
|
|
|
|
|
Начальное направление 0o 00' на каждой станции обозначено указанием |
|
|||||
«Отсчѐты по горизонтальному кругу». По этим данным с помощью геодезического транспортира, циркуля-измерителя и поперечного масштаба на план наносят каждую
18
реечную точку (рис. 2, а, б). Полученные реечные точки используют для изображения на плане ситуации в соответствии с кроки журнала съемки, и возле каждой точки необходимо записать ее отметку.

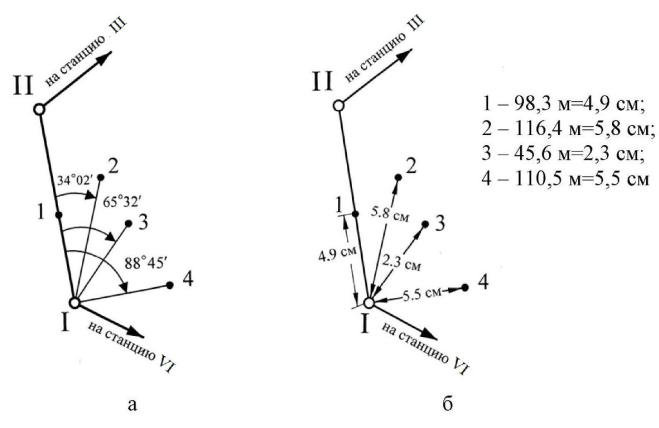

Рис. 2. Определение положения реечных точек с помощью транспортира
2.2. Изображение рельефа на плане горизонталями
Горизонталь − есть линия, проходящая через точки с одинаковыми высотами
(отметками). При изображении рельефа местности горизонталями предполагается,
что уровненные поверхности, рассекающие земную поверхность, отстоят одна от другой на одном и том же расстоянии, называемом высотой сечения рельефа (В
данном примере высота сечения рельефа принята равной 1 м). Исходными материалами для изображения рельефа на плане являются кроки и отметки точек.
При построении горизонталей на плане намечают ряд точек с отметками,
кратными заданному сечению рельефа. Работу по определению положения точек на плане называют интерполированием. Интерполирование производят между
19
точками с подписанными отметками по направлениям, указанным стрелками в кроки
(линии ската (рис. 3)).
Интерполирование и построение горизонталей может выполняться разными способами. Предлагаются 2 способа, описание которых дано ниже.

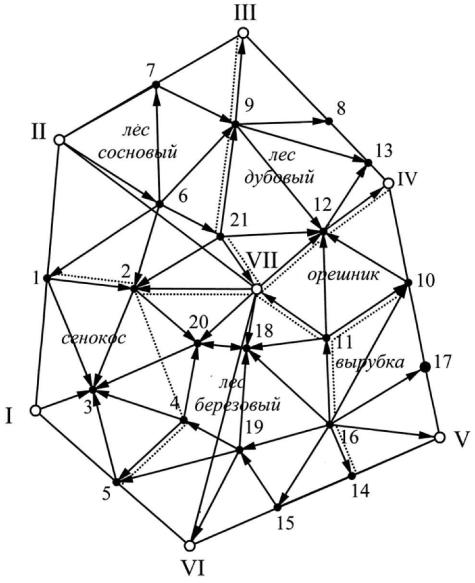

Рис. 3. Кроки
2.2.1. Графическое интерполирование. Для графического интерполиро-
вания используют палетку (кальку) с рядом параллельных линий, проведѐнных через равные промежутки (например, через 0,5 см). Линии оцифровывают согласно выбранной высоте сечения рельефа и отметкам точек плана, между которыми проводится интерполирование. Например, на линию 3-4 накладывают палетку так,
20
чтобы точка 3 оказалась на соответствующей отметке палетки (рис. 4, а). Затем,
прижав палетку в точке 3 иглой, вращают палетку вокруг этой точки до тех пор,
пока точка 4 не окажется на соответствующей отметке палетки (рис. 4, б). Точки пересечения линии 3-4 линиями палетки перекалывают на план и у каждой из точек подписывают соответствующую отметку. Аналогично проводят интерполирование всех других линий. Затем точки на плане с одинаковыми отметками соединяют плавными кривыми линиями и получают изображение рельефа горизонталями.

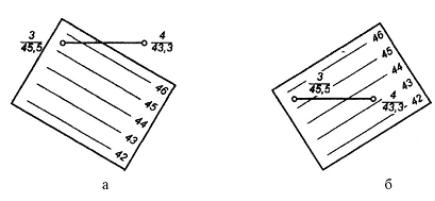

Рис. 4. Графическое интерполирование горизонталей с помощью палетки (кальки)
2.2.2. Построение горизонталей аналитическим способом. При данном способе положение точек на плане, через которые должны пройти горизонтали,
определяют откладыванием расстояний, вычисленных по формуле
si |
|
S hi |
, |
(13) |
|
h |
|||||
|
|
|
|
где si − расстояние на плане от начальной высотной точки до каждой определяемой горизонтали; S − расстояние на плане между точками с известными высотами; hi −
превышение между каждой определяемой горизонталью и начальной точкой, от которой производится интерполирование; i − порядковый номер горизонтали, h −
превышение между точками с известными отметками.
Например, на плане между точками 3 и 4, отметки которых 148,3 м и
151,61 м, расстояние равно 35 мм, превышение составит h =151,61 м - 148,3 м = =3,31 м, превышение между точкой 3 и ближней горизонталью, имеющей отметку
149,00 м, равно h1 = 149 -148,3 = 0,7 м.
