ОБЩИЕ УКАЗАНИЯ
4
Тахеометрическая съѐмка − это топографическая (контурно-высотная) съѐмка,
в результате которой получают план местности с изображением ситуации и рельефа.
Тахеометрическая съѐмка выполняется самостоятельно или в сочетании с другими видами работ для создания планов небольших участков местности. Еѐ результаты используют для проектирования и строительства различных инженерных сооружений
(лесовозных дорог), проектирования отводов земель, планировки населѐнных пунктов и т.д.
Основным инструментом, с помощью которого производится полевая работа,
является теодолит-тахеометр или просто тахеометр (в нашем задании описывается обработка полевых измерений с использованием теодолита-тахеометра 2Т30).
В методических указаниях даются необходимые объяснения к выполнению задания по камеральной обработке полевых материалов тахеометрической съѐмки и составлению топоплана лесного участка местности.
Обработка материалов планового обоснования съѐмки выполнялась в предшествующем задании (по теодолитной съѐмке), поэтому в данных указаниях излагаются приѐмы математической обработки только высотной части та-
хеометрической съѐмки.
Перед выполнением задания каждый студент должен изучить соответствующие разделы курса геодезии по учебнику и внимательно изучить данные методические указания.
5
1. МАТЕМАТИЧЕСКАЯ ОБРАБОТКА РЕЗУЛЬТАТОВ ТАХЕОМЕТРИЧЕСКОЙ СЪЕМКИ
1.1. Материалы полевых измерений
При съемке участка местности прокладываются замкнутый теодолитно-тахеометрический ход по границе участка и ходы внутри участка между точками замкнутого полигона. От полученной таким образом планово-высотной опорной сети производится в последующем этапе детальная съемка топографической ситуации и рельефа.
В обрабатываемом примере расположение ходов и точек показано на рис. 1.

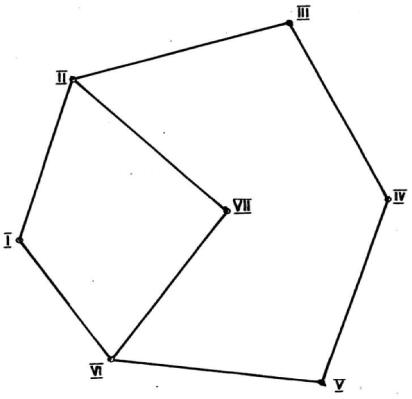

Рис. 1. Схема расположения тахеометрических ходов Результаты полевых измерений приводятся в журнале тахеометрической
съемки (табл. 1), которые студент должен переписать в чистый бланк, выдаваемый на кафедре, в соответствующие графы 1, 2, 3, 4, 6, 7, 8.
