Уклон обычно выражают в тысячных долях (в процентах или в промиле, 1 = 0,001 %).

К примеру, отметки точек А=144,8 м и В=165,3 м, расстояние между ними, определенное по карте с учетом масштаба, равно 1280 м.

Общий (средний) уклон линии АВ составляет величину:

Задача 15. От точки А до точки Б построить линию, уклон которой не

горизонтальная проекция линии, соединяющая соседние горизонтали при условии, что уклон линии имеет заданную величину.

Если начальная точка расположена между горизонталями (рис.18) , то вычисляют превышение точки над ближайшей (по направлению линии)

горизонтально. По вычисленному превышению h1 , и заданному уклону находят длину d1 , которую должна иметь горизонтальная проекция линии,

карты, делают засечку на ближайшей горизонтали, из полученной точки раствором циркуля, равным d –засечку на следующей и так далее до точки Б.

Соединив все точки отрезками прямых, получают ломаную линию.

Например, начальная точка А линии АБ расположена между горизонталями (рис.18.). Ближайшая к точке А по заданному направлению горизонталь имеет отметку 145 м.

27

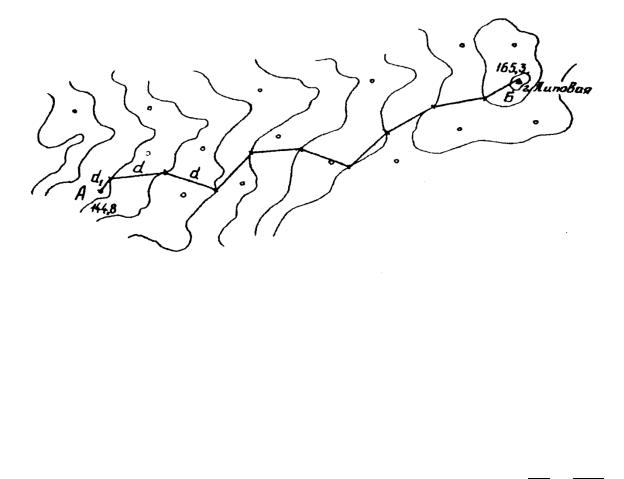

Рис.18. Сема проведения линии заданного уклона между точками А и В Точка А расположена ниже горизонтали 145 м, на величину h1,

(решение задачи 12).

начальной точки А до горизонтали 145 м должно равняться: d1 м

м или в масштабе карты М 1:10000, d1 карты =40 м умножить 0,0001=4мм. Раствором циркуля равным 4 мм, от точки А делают засечку на

горизонтали 145 м (рис.18).

Далее определяют горизонтальную проекцию расстояния между соседними горизонталями (заложение) при заданном уклоне 20%0 и высоте сечения рельефа 2,5 м.

засечку до горизонтали 147,5 и получают следующую точку, затем после-

довательно засекают точки на горизонталях 150, 152,5 и т.д. до точки Б.

Задача 16. Построить сокращенный продольный профиль по линии АБ,

заданной на карте преподавателем.

28

Построение продольного профиля производят в следующей последовательности.

Нумеруем точки пересечения линии АБ с горизонталями (рис.19). На листе миллиметровой бумаги проводим прямую линию и на ней в масштабе плана откладываем линию АБ с точками 1,2,3,4,5,6,7,8,9. Затем вычеркивают графы сетки профиля в которые заносят высоты точек 1,2,3…, равные отметкам горизонталей, и расстояния в метрах между ними (А-1,1-2,2-3,….

...9-Б).

К верхней линии сетки восстанавливают перпендикуляры, на которых откладывают высоты точек, обычно в 10 раз крупнее масштаба плана, приняв условный уровень горизонта УГ=100м.

Соединив концы перпендикуляров, получаем продольный профиль линии АБ (рис.20).

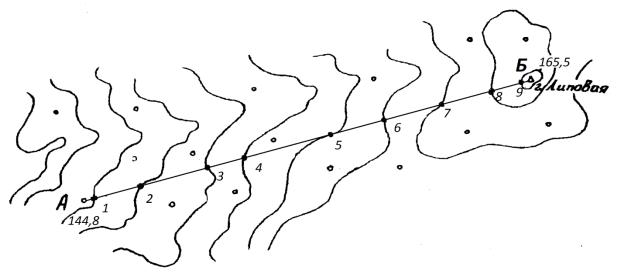

Рис.19. Схема закрепления характерных точек рельефа местности

29

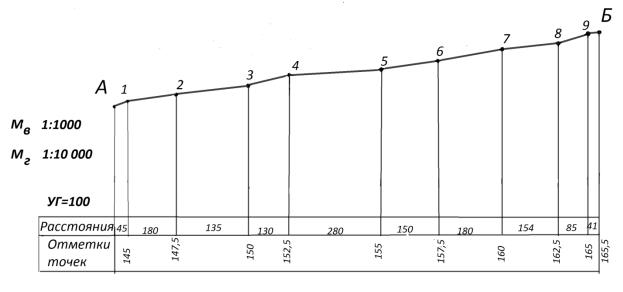

Рис.20. Сокращенный продольный профиль местности по линии АБ

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

ОСНОВНАЯ ЛИТЕРАТУРА

1.Буденков Н.А. Курс инженерной геодезии [Текст]: доп. в качестве учеб. /под общей ред. Н.А. Буденкова.-Изд.2-е,перераб.и доп .-Йошкар- Ола:

МарГТУ ,2011.-336 с.

ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА 2.Дьяков Б.Н. Основы геодезии топографии [Текст]:рек. УМО по

образованию в обл. лесн .дела в качестве учебн .пособия для студентов вузов /Б.Н. Дьяков .-СПб.; М. ; Краснодар :Лань, 2011.-272 с. Электронная версия в эбс «Лань».

3. . Морковин, В.А. Инженерная геодезия [Текст]: учебное пособие / В.А. Морковин, В.П. Поляков, Е.В. Кондрашова, А.В. Скрыпников – Воронеж, 2007. – 176 с.
