Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования
«Воронежский государственный лесотехнический университет имени Г.Ф. Морозова»
ГИС В ЛАНДШАФТНОЙ АРХИТЕКТУРЕ
Лабораторный практикум для студентов по направлению подготовки
35.03.10 – Ландшафтная архитектура
Воронеж 2016
УДК 630*96. 31
Мироненко, А. В. ГИС в ландшафтной архитектуре [Электронный ресурс] : лабораторный практикум для студентов по направлению подготовки 35.03.10 – Ландшафтная архитектура / А. В. Мироненко, В.А. Славский, Д.А. Тимащук ; М-во образования и науки РФ, ФГБОУ ВО «ВГЛТУ». – Воронеж, 2016. – 26 с.
Печатается по решению учебно-методического совета ФГБОУ ВО «ВГЛТУ» (протокол № 10 от 24 июня 2016 г.)
Рецензент – главный специалист филиала
ФГБУ «Рослесинфорг» «Воронежлеспроект», |
Кабанцов А.П. |
Ответственный редактор, заведующий кафедрой лесоводства, лесной таксации и лесоустройства
доктор биол. наук, проф. С.М. Матвеев
2
СОДЕРЖАНИЕ
|
Введение |
3 |
|
|
|
1. ПОДГОТОВКА И ПРИВЯЗКА КАРТ |
4 |
|
|
|
|
1.1. |
Сканирование карт |
4 |
|
|
|
1.2. |
Привязка отсканированной карты к географическим |
5 |
|
координатам |
|
1.3 |
Подстройка изображения растра |
7 |
|
|
|
1.4 |
Настройка программы |
7 |
|
|
|
2. СОЗДАНИЕ НОВОЙ ТАБЛИЦЫ (СЛОЯ), |
9 |
|
ФОРМИРОВАНИЕ СТРУКТУРЫ ТАБЛИЦЫ |
|
|
|
|
|
2.1. |
Слой векторной карты MapInfo |
9 |
|
|
|
2.2 |
Сохранение таблицы и рабочего набора |
10 |
|
|
|
2.3 |
Управление слоями карты |
10 |
|
|
|
3. ВЕКТОРИЗАЦИЯ |
14 |
|
|
|
|
3.1. |
Выбор стиля объекта |
14 |
|
|
|
3.2. |
Выделение объекта |
14 |
|
|
|
3.3. |
Нанесение векторной информации, работа с векторными |
15 |
|
слоями |
|
3.4. |
Уменьшение и увеличение изображения карты |
15 |
|
|
|
3.5. |
Добавление узлов |
16 |
|
|
|
3.6. |
Перемещение и удаление объектов |
16 |
|
|
|
3.7. |
Операции с объектами. |
16 |
|
|
|
4. СОЗДАНИЕ АТРИБУТИВНОЙ БАЗЫ ДАННЫХ. |
18 |
|
|
|
|
5. ВЫБОРКИ, SQL – ЗАПРОСЫ |
19 |
|
|
|
|
5.1. |
Выборки |
19 |
|
|
|
5.2. |
SQL – Запросы |
20 |
|
|
|
6. СОЗДАНИЕ ТЕМАТИЧЕСКИХ КАРТ |
23 |
|
|
|
|
3
Введение
В последние годы научные исследования не обходятся без использования современных технологий. Информатизация и компьютеризация, охватившие большинство наук, не обошли стороной и ландшафтную архитектуру. Системы глобального позиционирования и географические информационные системы совершили настоящий переворот в науках о лесе, открыли доступ к новым пространственным и статистическим данным, расширили список выполняемых задач и, существенно упростили решение многих из них.
Главной целью курса «ГИС в ландшафтной архитектуре» стало изучение возможностей использования ГИС в исследованиях, а практикум призван помочь в освоении одного из наиболее популярных ГИС-пакетов – MapInfo Professional.
Практические занятия построены таким образом, чтобы студенты могли познакомиться с основными функциональными возможностями программы, получили практические навыки в регистрации растровых изображений, создании векторных карт, работе с атрибутивными базами данных, создании тематических карт.
Методические указания снабжены перечнем заданий и пояснениями к их выполнению. Указания предназначены для подготовки бакалавра 35.04.09 – Ландшафтная архитектура.
1 Подготовка и привязка растра
1.1. Сканирование карт.
Создание растрового формата цифровых карт осуществляется с помощью сканера - устройства для считывания (переведения в цифровую форму) графической информации.
Перед сканированием необходимо по возможности устранить физические дефекты карты: разгладить складки, аккуратно подклеить (если на карте имеются разрывы). Необходимо помнить что, чем меньше дефектов на карте, тем точнее можно произвести привязку и векторизацию.
Для удовлетворительного качества изображения следует установить разрешение не менее 300 точек на дюйм. Для получения качественного изображения и для получения растровых изображений аэро- и космических снимков следует сканировать с разрешением 600-800 dpi. Для хранения растра рекомендуется использовать форматы GIF и Jpeg (с минимальной компрессией), для векторизации их следует перевести в форматы TIFF или BMP т.к. они гораздо быстрее обрабатываются компьютером. Если вы сканировали в 24 - или 32 - битном режиме (цветном) и сохранили как TIFF, то можно в 3 раза уменьшить объем растра (превратив его в 8 – битное) сохранив в формате GIF, а потом перевести обратно в TIFF.
4
1.2. Привязка отсканированной карты к географическим координатам.
Запустите MapInfo, выполнив команды /Файл / Открыть таблицу/. В появившемся окне выберите тип файла /Растр/, найдите и откройте нужный файл. В появившемся диалоговом окне выберите - /Регистрировать/. Появится окно регистрации изображения (рис. 1.1).

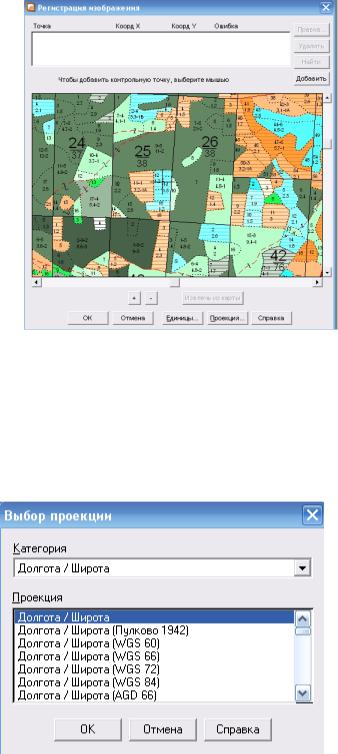

Рис. 1.1 Диалоговое окно привязки карты к географическим координатам
Перед вводом точек привязки необходимо указать проекцию, нажав мышью на кнопку «Проекция» (рис.1.1). Если проекция растра неизвестна,
выбирают проекцию долгота/широта (Longitude/Latitude).
Рис. 1.2 Выбор проекции привязки растра
