промежуточных появятся на дисплее. 1.3.6.2 Объем.

Нажимайте, пока

эта пиктограмма не появится на дисплее. Измеряемая сторона на пиктограмме мигает.

Выполните 3 измерения (дл. х шир. х выс.).

Окончательный результат и три промежуточных появятся на дисплее. 1.3.7 Меню / Настройки Меню позволяет пользователю самостоятельно производить настройку.

Прибор можно настроить в соответствии со специфическими потребностями пользователя (рис. 7).

1.3.7.1 Вызовите меню:

Нажимайте, пока не появится нужный пункт меню, или пролистывайте меню с помощью клавиши [+ / -].

Подтвердите выбор, активируйте пункт меню.

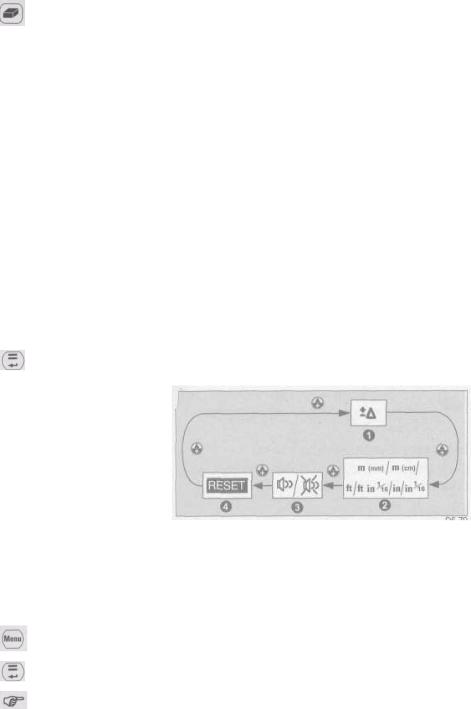

Рисунок – 7 Меню / настройки: 1 – измерение с прибавлением / вычитанием постоянной; 2 – установка единиц измерения; 3 – звуковой сигнал; 4 – Reset

или, по желанию, измените установки при помощи клавиши [+ / -]. Подтвердите установку, вернитесь в основной режим.

«Сброс» здесь также применим (напр. для отмены сделанного выбора). 1.3.7.2 Установка единиц измерения.

Возможные единицы измерения:

-

m (mm) = 0.000 m

-

14'06"1/16 = "'1/16

-

m (cm) = 0.00 m

-

in = 0.0 in*

-

ft=0.00 ft

-

in1/16 = 01/16in

-

ft in 1/16=0.00 1/16ft in











11

1.4 Технические характеристики

Таблица 1

Технические характеристики

Точность измерений (2х стандартное отклонение)

тип.: ± 3 мм / макс: ± 5 мм *





Минимальный разряд дисплея

1 мм **





Дальность измерения (от 30 м, используйте визирную

0.2 m до 200 m***

пластину)







Время измерения расст.

0.5...около 4 сек.

трекинг

0.16...около 1 сек.





Ø лазерного пятна (на расстоянии)

6/30/60мм (10/50/100 м)





Встроенный оптический визир





Подсветка





Многострочный дисплей





Многофункциональная пятка





Таймер автопуска





Карманный калькулятор





Трекинг





Константы

10 значений





Мин.- / макс. - трекинг





Пифагор





Память (стек)

15 значений





Точность измерений уровня





Контрольные вопросы

1 Виды и назначение измерителей лазерного типа.

2 Устройство измерителей лазерного типа (на примере

«DISTOTMclassic5»).

3Принцип работы ручного лазерного дальномера «DISTOTMclassic5».

4Дальность измерения ручного лазерного дальномера «DISTOTMclassic5».

5Измерение расстояний.

6Вычисление площадей и объемов.

7Использование математического анализа результатов.

12

2 Лабораторная работа № 2 Измерители радиолокационного типа

Цель работы: изучить виды измерителей радиолокационного типа, их устройство, настройку и применение, методы и методику проведения измерений.

Содержание работы: провести натуральные измерения скорости транспортных средств при помощи прибора «Искра-1Д». Определить максимальную фактическую скорость транспортного потока по скорости движения одиночного легкового автомобиля, среднюю скорость движения, эксплуатационный коэффициент расчетной скорости для данного участка дороги. Полученные результаты обработать методами математической статистики с использованием ЭВМ.

Оборудование и приборы: портативный ручной радиолокационный измеритель скорости «Искра-1Д».

2.1Порядок выполнения работы

2.1.1Изучить технику безопасности при работе с прибором.

2.1.2Ознакомиться с устройством, техническими характеристиками и порядком работы дальномера.

2.1.3Выполнить измерения скорости движения ТС.

2.1.4Составить таблицу исходных данных (Xi) и предварительных результатов расчета данных .

2.1.5Определить наибольшее (Xmax) и наименьшее (Xmin) значение результатов наблюдений.

2.1.6Определить среднее значение по всем данным (Xn) по формуле:

X n =

X i

,

(4)

n







где n – количество измерений.

2.1.7Определить выборочный размах (R) как разницу между наибольшим

инаименьшим значением из списка.

2.1.8Разбить все данные по классам, для чего:

- определить размер класса (U) так, чтобы размах R делился на интервалы равной ширины. Для этого R делят на одно из чисел: 0.1; 0.2; 0.5; 1; 2; 5; 10 и т.д. так, чтобы получилось 5-10 интервалов равной ширины;

13

-определить границы классов, чтобы они включали наибольшее и наименьшее значения, и положить их в основу таблицы частот: сначала определите нижнюю границу первого класса и прибавьте к ней ширину класса. Далее, продолжая прибавлять найденный интервал к предыдущему значению для получения второй границы, третьей и т.д.

-вычислить середины классов по формуле: средняя точка первого класса

=сумме верхней и нижней границ класса, деленная на 2.

2.1.9 В зависимости от фактической скорости движения оценить технический уровень и состояние дорог через эксплуатационный коэффициент обеспечивающий расчетную скорость одиночного ТС, обеспеченной дорогой по условиям безопасности движения (υфmax) к расчетной скорости для данной категории дороги (υр = 60 км/ч):

k рсэ =

υсрmax

.

(5)





υ





р



За фактическую максимальную скорость принимают скорость 95 %-ной обеспеченности.

За среднюю скорость принимают скорость 50 %-ной обеспеченности.

2.1.10Построить таблицу и диаграмму зависимости скорости движения ТС от частоты. По графику определить среднюю скорость и фактическую максимальную скорость.

2.1.11Сделать выводы.

2.1.12Составить отчет о проделанной работе.

2.2 Назначение прибора

Измеритель предназначен для использования сотрудниками ГИБДД с целью контроля скоростного режима движения автотранспорта на дорогах и улицах.

Измеритель может работать как в стационарном положении при закреплении на кронштейне или «с руки», так и при установке на движущемся патрульном автомобиле. В последнем случае измеритель позволяет измерять скорости целей, движущихся в переднем или заднем секторах обзора патрульного автомобиля.

Измеритель может использоваться в ручном (моноимпульсном) и в автоматическом режимах работы.

14

Предусмотрена возможность установки регулируемого порога скорости, при превышении которого происходит запоминание ее значения с одновременным включением отсчета таймера и подачей звукового сигнала. Измеритель имеет две ячейки памяти для записи скоростей и связанных с ними показаний таймера для двух целей одновременно (в ручном стационарном режиме).

При работе в движении производится измерение и вывод на индикатор как скорости контролируемой цели, так и собственной скорости.

Измеритель скорости может быть использован совместно с видеофиксатором «КАДР-1».

Питание измерителя осуществляется от бортовой сети автомобиля или от автономного аккумулятора.

2.3Технические характеристики

2.3.1Рабочая частота излучения 24,15±0,1 ГГц.

2.3.2Дальность действия измерителя не менее 300 м.

2.3.3Диапазон измеряемых скоростей от 30 до 180 км/ч.

2.3.4Пределы допускаемой абсолютной погрешности измерения скорости не превышают ±2 км/ч.

2.3.5Время измерения скорости не более 1 с.

2.3.6Время, в течение которого измеритель обеспечивает хранение в памяти одного или двух значений скорости, превышающих установленный порог, не менее 10 мин.

2.3.7Дискретность установки порогового значения скорости 1 км/ч.

2.3.8Допустимая продолжительность непрерывной работы не менее 16 ч.

2.3.9Измеритель осуществляет выделение скорости самой быстрой цели из группы при превышении ее скорости над остальными на 10 км/ч и соотношении их площадей не менее 1:10.

2.3.10Измеритель может работать в ручном или автоматическом режиме.

Вручном режиме запуск производится кнопкой – курком, скорость определяется по одиночному излученному импульсу и выводится на индикатор. В автоматическом режиме происходит периодическое излучение сигнала и на индикатор выводится текущая скорость. При превышении порогового значения скорости излучение прекращается, скорость цели автоматически заносится в память и подается звуковой сигнал.
