ПРАКТИЧЕСКАЯ РАБОТА №1 ВЫБОР И РАСЧЕТ ОСНОВНЫХ ГЕОМЕТРИЧЕСКИХ
ПАРАМЕТРОВ РАБОЧИХ ОРГАНОВ БЕНЗИНОМОТОРНОЙ ПИЛЫ
Цель работы: определение основных параметров цепных пильных аппаратов
На ручных инструментах применяют прямоугольную форму пильной шины. Для уменьшения потерь мощности на трение цепи о шину на носке шины устанавливается направляющая звездочка, которая вместе с подшипниковым узлом крепится с помощью заклёпок непосредственно на шине или на сменном элементе с пружинным амортизатором.
Для определения размеров пильной шины и цепи составляем расчётную схему (рис. 2).
Межосевое расстояние цепной передачи:
, мм, |
(1.1) |
где: Lp – длина рабочей части пильного аппарата, мм;
l – длина нерабочего участка шины в месте ее крепления (l = 80…100 мм на ручных моторных пилах и сучкорезках), мм;
a – зазор между пильной шиной и ведущей звёздочкой (a = 20...30 мм),
мм.

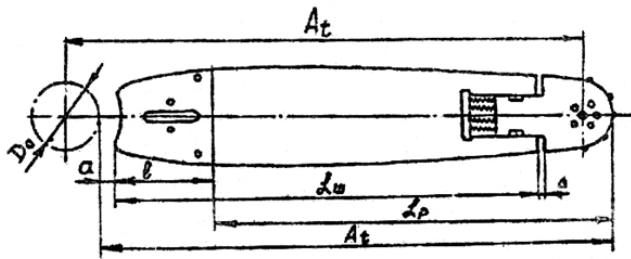

Рисунок 1. Размеры пильного цепного аппарата
Длину рабочей части пильного аппарата ручной моторной пилы, предназначенной для валки деревьев, определяем из условия:
4
, мм, |
(1.2) |
где Dmax – максимальный диаметр пропила, мм.
Максимальный диаметр пропила Dmax определяется по диаметру дерева на высоте груди D1,3:
, · ,мм |
(1.3) |
где КК – коэффициент, учитывающий форму комля, табл. 2 [1]. Шаг пильной цепи определяем из условия:
Ц |
… |
,мм |
(1.4) |
В связи с тем, что пильный аппарат будет использоваться на лесосеке, выбираем для него универсальную цепь ПЦУ-10,26, tЦ = 10,26 мм.
Ведущая звездочка пильного цепного аппарата для пильной цепи с хвостовиками имеет профиль (рис. 2).
Рисунок 2 Ведущая звёздочка пильного цепного аппарата для цепи с хвостовиками
Число зубьев ведущей и ведомой звёздочек принимается в диапазоне:
6зв 15
Принимаем число зубьев ведущей и ведомой звёздочек равное 7. Определяем параметры звёздочек:
– шаг зубьев звездочки по начальной окружности
зв |
° |
2 Ц,мм, |
|
|
зв |
|
|
Ц |
° |
|
(1.5) |
|
|
|
зв
– диаметр начальной окружности звездочек
