36

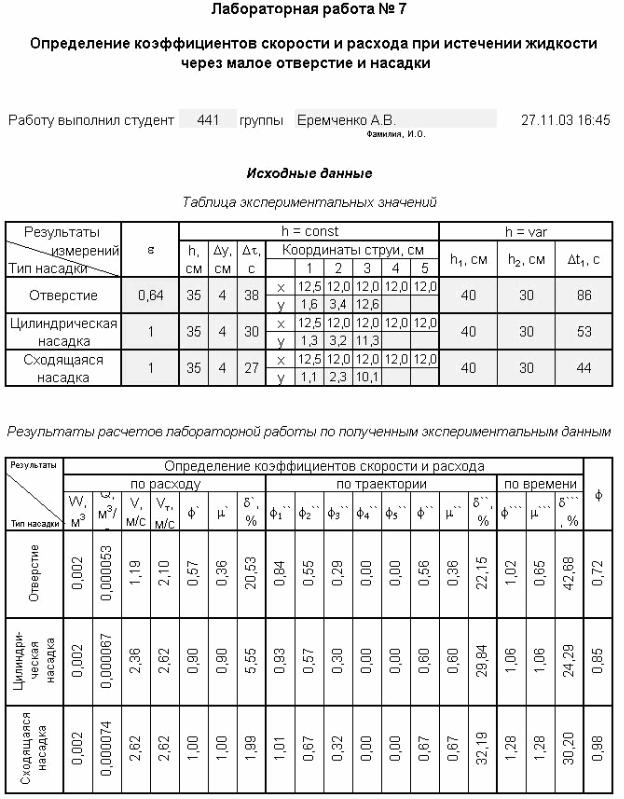

Рис. 27 Рабочий лист лабораторной работы № 7

37

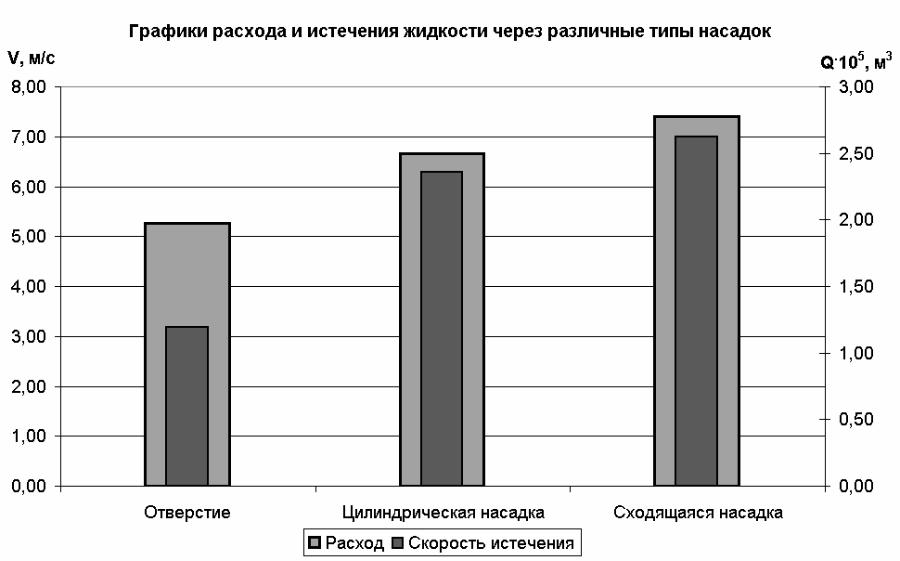

Рис. 28 Диаграммы расхода и скорости истечения жидкости, в зависимости от вида используемых насадок (Лабораторная работа № 7)

38

Рис. 29 Диаграмма расхода жидкости по видам насадок от совокупного расхода (Лабораторная работа № 7)

Ско ро сть истечен ия жидко сти

О тверстие 19%

Схо дящ аяся н асадка 43%

Цилин дрическая н асадка

38%

Рис. 30 Диаграмма скорости жидкости при истечении

39

Библиографический список

Основная литература

1.Гидравлика, гидромашины и гидропневмопривод [Текст] : учеб. пособие для студ. высш. учеб. заведений / Т.В. Артемьева, Т.М. Лысенко, А.Н. Румянцева, С.П. Стесин ; под ред. С.П. Стесина. – М. : Издательский центр «Академия», 2005. – 336 с.

2.Гидравлика. Гидрология. Гидрометрия [Текст] : учеб. в 2-х ч. / под ред. Н.М. Константинова. – М. : Высш. шк., 1987. – Ч. 1: Общие законы.- 303 с.; Ч. 2: Специальные вопросы. – 430 с.

3.Осипов, П.Е. Гидравлика. Гидравлические машины и гидропривод [Текст] : учеб. пособие / П.Е. Осипов. – 3-е изд. – М.: Лесн. пром-

сть, 1986. – 293 с.

4.Лебедев, Н.И. Объемный гидропривод машин лесной промышленности [Текст] : учеб. пособие / Н.И. Лебедев. – 2-е изд. – М.: Лесн. пром-

сть, 1986. - 293 с.

Дополнительная литература

5.Рид, Р.К. Свойства газов и жидкостей / Р.К. Рид, Т.К. Шервуд ; под ред. В.Б. Когана. – 2-е изд. – Л. : Химия, 1971. – 702 с.

6.Справочное пособие по гидравлике, гидромашинам и гидроприводам

[Текст] / под общ. ред. Б.Б. Некрасова. – 2-е изд. – Минск : Высш.

шк., 1985. – 382 с.

7.Чугаев, Р.Р. Гидравлика: (Техническая механика жидкости) [Текст] / Р.Р. Чугаев. – 4-е изд. – Л. : Энергоиздат. Ленингр. отд-ние, 1982. – 672 с.

8.Повх, И.Л. Техническая гидромеханика [Текст] / И.Л. Повх. – Л. : Машиностроение, 1976. – 502 с.

40

Новиков Алексей Петрович Кондратенко Ирина Юрьевна Белокуров Владимир Петрович Денисов Геннадий Александрович

ГИДРАВЛИКА Методические указания к выполнению расчетной части лабораторных работ

с использованием ЭВМ для студентов технических специальностей

Редакторы С.О. Петровская Е.Н. Зяблова

Подписано в печать 00.00.2007. Формат 60x84 1/16. Объём 2,5 п.л. Усл. п.л. 2,33. Уч.-изд. л. 3,0. Тираж 400 экз. Заказ № ГОУ ВПО «Воронежская государственная лесотехническая академия» РИО ГОУ ВПО «ВГЛТА». УОП ГОУ ВПО «ВГЛТА» 394613, г. Воронеж, ул. Тимирязева, 8
