Материал: 318

материалов в минеральной части смеси или асфальтобетона, %; ρ1 , ρ2

, ρ3 , …, ρn – истинная плотность отдельных минеральных материалов, г/см3.

2.4. Определение истинной плотности смеси и асфальтобетона

Истинную плотность смеси и асфальтобетона определяют расчетным методом. На основании предварительно установленных истинных плотностей минеральной части (остова) смеси или асфальтобетона по разделу 2.3, битума и их массовых соотношений вычисляют истинную плотность смеси или асфальтобетона ρа с точностью до 0,01 г/см3 по формуле

где ρм – истинная плотность минеральной части (остова) смеси или асфальтобетона, рассчитанная по формуле (6), г/см3; ρБ – истинная плотность вяжущего, г/см3; qм – массовая доля минеральных материалов в смеси, % (принимают за 100 %); qБ – массовая доля битума в смеси или асфальтобетоне, % (сверх 100 % минеральной части).

2.5. Определение пористости минеральной части (остова) асфальтобетона

Пористость минеральной части (остова) асфальтобетона определяют расчетом на основании предварительно установленных (разделы 2.2 и 2.3) средней плотности и истинной плотности минеральной части. Объемную долю пористости минеральной части асфальтобетона Vмпор вычисляют с точностью 0,1 % по формуле

где ρмm – средняя плотность минеральной части асфальтобетона,

г/см3; ρм – истинная плотность минеральной части асфальтобетона, г/см3.

2.6. Определение остаточной пористости асфальтобетона

Остаточную пористость лабораторных образцов определяют расчетом на основании предварительно установленных истинной плотности и средней плотности (см. п. 2.4 и 2.1).

Объемную долю остаточной пористости Vпор вычисляют с точностью 0,1 % по формуле

где ρаm – средняя плотность асфальтобетона, г/см3; ρа – истинная плотность асфальтобетона, г/см3.

2.7. Определение водонасыщения асфальтобетона

За величину водонасыщения образцов асфальтобетона принимают количество воды, поглощенное образцом при заданном режиме насыщения. Водонасыщение определяют на образцах, ранее использованных для определения средней плотности (см. п. 2.1).

Образцы асфальтобетона помещают в сосуд с водой, температура которой (20 ± 2)°С. Уровень воды над образцами должен быть не менее 3 см. Сосуд с образцами устанавливают в ванну или под стеклянный колпак вакуум-прибора, где создают и поддерживают остаточное давление 2000 Па в течение 1 ч. Затем давление доводят до атмосферного и образцы выдерживают в том же сосуде с водой при температуре (20 ± 2)°С в течение 30 мин.

После этого образцы извлекают из воды, вытирают мягкой тканью и взвешивают на воздухе с точностью 0,01 г. Увеличение массы образца соответствует количеству поглощенной образцом воды. Приращение массы образца, отнесенное к первоначальному объему образца, составляет его водонасыщение по объему. Водонасыщение W образца в процентах вычисляют по формуле

где m – масса образца, взвешенного на воздухе, г; m1 – масса образца, выдержанного в воде в течение 30 мин и взвешенного в воде, г; m2 – масса того же образца, вторично взвешенного на воздухе, г; m3 – масса насыщенного водой образца, взвешенного на воздухе, г.

За результат определения принимают округленное до первого десятичного знака среднее арифметическое значение трех определений.

3. МЕХАНИЧЕСКИЕ СВОЙСТВАГОРЯЧЕГО АСФАЛЬТОБЕТОНА

3.1.Определение предела прочности асфальтобетона при сжатии

Для определения предела прочности асфальтобетона при сжатии используют пресс с гидравлическим приводом с нагрузками от 50 до 100 кН по ГОСТ 28840. Силоизмеритель пресса должен обеспечить определение разрушающей нагрузки с точностью до 0,05 МПа для образцов, имеющих предел прочности при сжатии меньше 1,5 МПа, и с точностью 0,1 МПа для образцов, имеющих предел прочности при сжатии больше 1,5 МПа.

Предел прочности асфальтобетона при сжатии определяют на цилиндрических образцах, изготовленных из асфальтобетонных смесей

всоответствии с разделом 1. Перед испытанием образцы выдерживают при заданной температуре (50 ± 2)°С, (20 ± 2)°С или (0

± 2)°С. Образцы горячего асфальтобетона выдерживают в течение 1 ч

вводяной бане емкостью 3…8 л (в зависимости от количества и размеров образцов). Температуру (0 ± 2)°С создают смешением воды со льдом. Для определения предела прочности при сжатии в водонасыщенном состоянии используют образцы, испытанные на водонасыщение в соответствии с п. 2.7.

Насыщенные водой образцы после взвешивания на воздухе снова помещает на 10…15 мин в воду, температура которой (20 ± 2)°С, а перед испытанием вытирают мягкой тканью или фильтровальной бумагой.

Предел прочности при сжатии асфальтобетонных образцов оп-

приводом следует установить скорость холостого хода поршня 3 мм/мин.

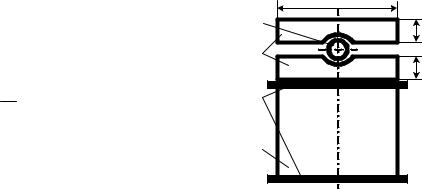

Образец, извлеченный из водяной или воздушной бани, устанавливают в центре нижней плиты пресса, предварительно положив под образец и на него плотную бумагу или картон (для уменьшения потерь тепла). Затем опускают верхнюю плиту и останавливают ее выше уровня поверхности образца на 1,5…2 мм. После этого включают электродвигатель пресса и начинают нагружать образец. Для повышения точности определения предела прочности при сжатии рекомендуется использовать шарнирное устройство (рис. 2), представляющее собой две металлические пластины с расположенным между ними стальным шариком диаметром 6–8 мм. Шарнирное устройство обеспечивает равномерное распределение нагрузки по всей площади торца образца в случае непараллельности оснований образцов.

3.2. Определение коэффициента водостойкости асфальтобетона

Способность асфальтобетона сопротивляться воздействию воды характеризуется коэффициентом водостойкости. Коэффициент водостойкости Кв представляет собой отношение показателя прочности после водонасыщения к показателю прочности сухого образца и определяется с точностью 0,01 по формуле

где Rв – предел прочности водонасыщенных в вакууме образцов асфальтобетона при 20 °С, МПа; R20 – предел прочности сухих образцов асфальтобетона при температуре 20 °С, МПа.

3.3.Определение предела прочности на растяжение при расколе

Сущность метода заключается в определении нагрузки, необходимой для раскалывания образца по образующей.

Для испытания готовят три образца. Перед испытанием образцы термостатируют при температуре (0 ± 2) С в течение 1 ч. Температуру (0 ± 2) С создают смешением воды со льдом.

Предел прочности при расколе образцов определяют на гидравлическом прессе при заданной скорости движения плиты

Р

Рис. 3. Схема испытания образца на растяжение при расколе
