сила тока Ι в цепи исследуемого источника ЕХ согласно (1) равна нулю, и включенный в эту цепь гальванометр G показывает отсутствие тока.

По закону Ома



ϕ2 ϕ1 = I0RХ .

(2)

Это соотношение отражает сущность метода компенсации: напряжение I0RХ

на участке потенциометра, к которому подключен исследуемый источник, компенсирует (уравновешивает) ЭДС ЕХ этого источника, в результате чего

сила тока в цепи источника ЕХ равна нулю.

Для определения неизвестной ЭДС ЕХ по формуле (2) необходимо измерить силу тока Ι 0 и сопротивление RX или же просто измерить

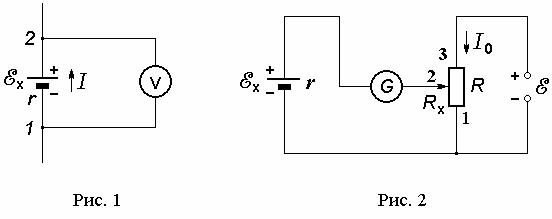

вольтметром напряжение на участке 1-2. Более точным является следующий способ измерения: вместо источника ЕХ (рис. 2) включается эталонный

источник тока с известной величиной ЭДС ЕЭТ . Условие компенсации в этом случае имеет вид

ЕЭТ = I0RЭТ ,

(3)

где RЭ - сопротивление участка потенциометра, к которому подключен

источник ЕЭ . Из уравнений (2) и (3) следует:



Е =Е



RX

.

(4)





Х ЭТ RЭТ

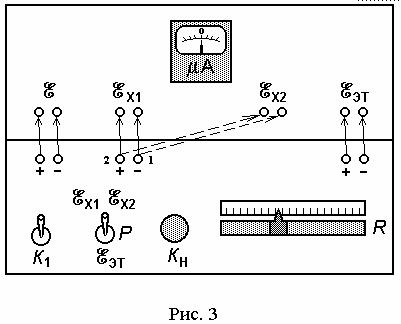

Внутри лабораторного стенда для измерения ЭДС методом компенсации

находятся источник питания Е, два

исследуемых элемента ЕХ1 и ЕХ 2 и

эталонный элемент ЕЭТ . На панели находятся

клеммы Е, ЕХ1, ЕХ 2 и ЕЭТ ,

соединенные с источниками тока Е,ЕХ1,ЕХ 2 иЕЭТ

(рис. 3). Здесь же установлен

гальванометр (его роль играет микроамперметр µΑ ) и потенциометр R ,

снабженный шкалой, по которой отмечается положение скользящего контакта. Переключатель Р служит для включения в цепь либо исследуемого, либо эталонного элемента. Ключом К1 включается источник питания Е, а

кнопкой КН включается гальванометр и один из исследуемых элементов (или

эталонный элемент).

Соединительные провода, выведенные на панель от потенциометра, служат для включения в цепь источников тока (рис. 3). Номера проводов соответствуют номерам контактов потенциометра на рис. 2. Сплошными линиями указано подключение источника ЕХ1, пунктирными – источника ЕХ 2 .

Сопротивления RX и RЭТ , входящие в формулу (4), пропорциональны соответствующим длинам lX и lЭТ участка 1–2 потенциометра (рис. 2). Поэтому расчетная формула для определения неизвестной ЭДС имеет вид

Е =Е

lX

.

(5)



Х ЭТ lЭТ



Приборы и принадлежности: лабораторный стенд.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1. Включите в цепь источник питания Е, эталонный элемент ЕЭТ и элемент ЕХ1 с неизвестной ЭДС, подсоединив соответствующие провода к клеммам Е, ЕЭТ и ЕХ1 (рис. 3).

2.Включите установку в сеть 220 В. Ключом К1 включите источник питания Е. Переключателем Р включите в цепь эталонный элемент ЕЭТ .

3.Нажав и удерживая в таком положении кнопку КН , перемещением подвижного контакта потенциометра R добейтесь отсутствия тока в цепи

микроамперметра µΑ . Во избежание поломки установки долго держать кнопку КН нажатой нельзя.

4. По шкале потенциометра определить положение lЭТ скользящего

контакта.

5. Измерения, указанные в пунктах 3 и 4, выполнить ещё два раза. Результаты всех измерений записать в табл. 1.

















Таблица 1



















lЭТ ,



lX1,



lX 2 ,



lХпосл1 ,

lХпосл2 ,

измерения

мм



мм



мм



мм

мм









1

















2

















3

















Среднее

















значение

















6. Переключателем

Р включить

в цепь

исследуемый

элемент ЕХ1.

Выполнить три раза измерения, указанные в п. 3-4. Значения величины lX1,

измеренные по шкале потенциометра, занести в таблицу.

7. Отсоедините от цепи элемент ЕХ1 и подсоедините второй исследуемый элемент ЕХ 2 . Проведите измерения, указанные в п. 6. Полученные значения lX 2 запишите в таблицу.

8. Включите в цепь последовательно соединенные элементы ЕХ1 и ЕХ 2

в одном направлении. Для этого соединительные провода схемы подключите к крайним клеммам ЕХ1 и ЕХ 2 , а внутренние клеммы ЕХ1 и ЕХ 2 соедините

между собой дополнительным проводником. Выполните измерения, указанные в п. 6, и полученные значения lХпосл1 занесите в таблицу.

9. Включите в цепь последовательно соединенные элементы ЕХ1 и ЕХ 2

во встречном направлении. Для этого провод 1 подсоедините к левой клемме ЕХ1, а провод 2 – к левой клемме ЕХ 2 . Правые клеммы источников ЕХ1 и ЕХ 2

соедините между собой дополнительным проводником. Выполните измерения, указанные в п. 6, и полученные значения lХпосл2 занесите в таблицу.

10.По формуле (5) рассчитайте значения ЕХ1, ЕХ 2 , ЕХпосл1 и ЕХпосл 2 . Величина эталонной ЭДС ЕЭТ = 0,76В.

11.Рассчитайте погрешность измерения одной из ЭДС, например, ЕХ 2

ЕХ 2 = ε ЕХ 2 ,

где относительная погрешность измерения ЭДС ε = εЕ2ЭТ + εl2ЭТ + εl2X 2 . Относительные частные погрешности

εЕ

=

ЕЭТ

,

εl



=

lЭТ

,

εl



=

lX 2

.



ЭТ



X 2



ЭТ

ЕЭТ





lЭТ





lX 2

















Погрешность ЕЭТ принять равной половине единицы

младшего

разряда

значения величины ЕЭТ . Приборные погрешности lЭТпр

и lХ 2пр принять

равными цене деления шкалы потенциометра. Случайные погрешности

lЭТсл

иlХ 2сл определяются как половина разницы максимальных и минимальных

значений соответствующих величин. В качестве абсолютных погрешностей lЭТ и lХ 2 выбирается наибольшая погрешность из приборной и случайной

погрешности.

Результат измерения ЭДС запишите в виде доверительного интервала





ЕХ 2 Х 2 ± ЕХ 2 .

12. Сравните измеренное значение ЭДС последовательно соединенных

элементов ЕХ1 и

ЕХ 2

в одном направлении Епосл1 с расчетным значением

Епосл1 Х1 + ЕХ 2 ,

а

также значение ЭДС последовательно соединенных

элементов ЕХ1 и ЕХ 2

во встречном направлении Епосл 2 с расчетным значением

ЕХ 2 −ЕХ1. Согласие

считается хорошим, если разность измеренных и

рассчитанных величин не превышает 2 ЕХ 2 .

КОНТРОЛЬНЫЕ ВОПРОСЫ

1.Что такое электродвижущая сила?

2.Потенциальными (консервативными) или не потенциальными являются сторонние силы? В чем проявляется это их свойство?

3.Что такое разность потенциалов и напряжение? В каком случае разность потенциалов и напряжение на участке цепи совпадают?

4.В каком случае напряжение равно действующей ЭДС?

5.В чем заключается обобщенный закон Ома?

6.Почему с помощью вольтметра нельзя измерить точное значение ЭДС? Почему точность измерения возрастает при увеличении сопротивления вольтметра?

7.Почему ЭДС источника питания установки в схеме метода компенсации должна быть больше ЭДС исследуемого элемента?

8. Почему при выполнении условия компенсации сила

тока через

потенциометр не зависит от того, какой элемент – ЕХ1 или ЕХ 2

– включен в

цепь? От чего зависит сила этого тока?

9. Почему в схеме метода компенсации используется чувствительный гальванометр (микроамперметр), а не произвольный амперметр?

10.Какие величины в работе находятся путем прямых, а какие путем косвенных измерений?

11.Погрешность какой величины (согласно полученным результатам) вносит основной вклад в погрешность ЭДС в данной работе?

Библиографический список

1.Трофимова Т.И. Курс физики. 2000. §§ 96-100.

2.Курс физики. Т.1./Под. Ред. В.Н. Лозовского.- СПб.: 2001 – С. 273-276.
