Материал: 2518

К потребителю

АПродукт

Рассол

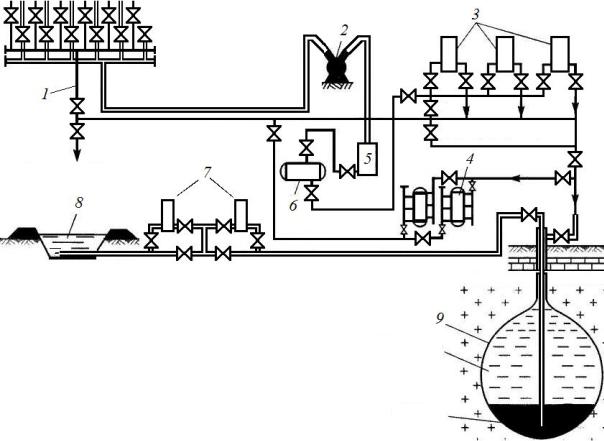

Рис. 4.28. Технологическаябсхема эксплуатации подземного хранилища в соляном пласте:

1 – железобетонная эстакада; 2 – компрессор; 3 – насосы для перекачки нефтепродуктаи; 4 – установка для осушки газа; 5 – конденсатор; 6 – сборник конденсата; 7 – насосы для перекачки рассола; 8 – хранилище рассола; 9 – подземная емкость

Газгольдерами называют сосуды большого объема, предназначенные для хранения под давлением газов. При помощи газгольдеров

Спроизводится также смешение и регулирование расхода газа.

По принципу работы газгольдеры различают переменного и постоянного объема, а по форме – сферические и цилиндрические

(рис. 4.29). Газгольдеры переменного объема рассчитаны на хранение газа при низком давлении до 4 кПа. В резервуарах постоянного объема газ хранят при высоком давлении – от 4 кПа до 3 МПа. Отличительная особенность газгольдеров низкого давления заключается в том, что рабочий объем у них является переменным, а давление газа в процессе наполнения или опорожнения остается неизменным. У газгольдеров высокого давления, наоборот, геометрический объем постоянный, а давление при наполнении меняется от первоначального значения до рабочего, кроме того, они имеют движущиеся части.

151

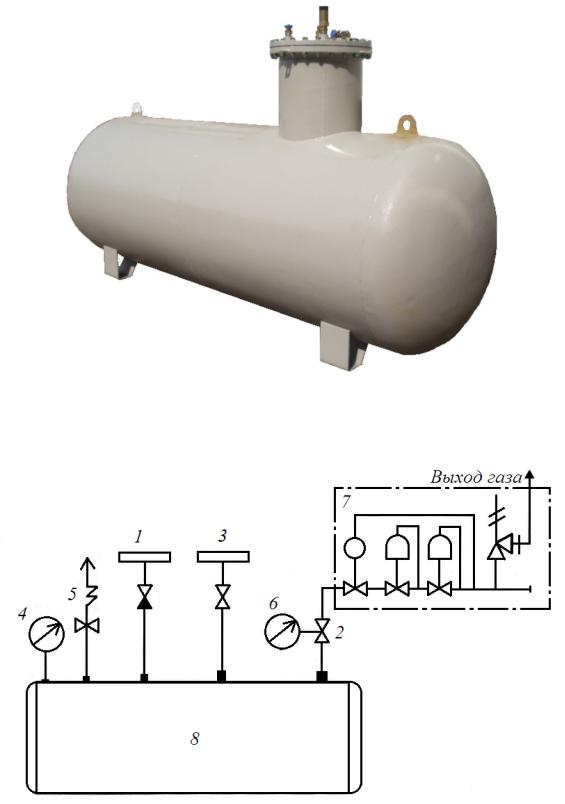

Рис. 4.30. Технологическая схема подключения и заправки газгольдера:

1 – наполнительный клапан; 2 – клапан отбора паровой фазы; 3 – клапан отбора жидкой фазы; 4 – указатель наполнения газгольдера; 5 – предохранительный клапан; 6 – манометр; 7 – регулятор давления; 8 – газгольдер

152

Особое промышленное значение имеют подземные газовые хранилища, способные вмещать сотни млн м3 (иногда млрд м3) газа.

подземные газовые хранилища обеспечивают сглаживание сезонной неравномерности. Кроме того, подземные хранилища служат аварийным резервом топлива и химического сырья.

Они менее опасны и во много раз экономически эффективнее, чем наземные. Удельный расход металла на их сооружение в 20 – 25 раз меньше, чем на наземные. В отличие от газгольдеров, предназначенных для сглаживания суточной неравномерности потребленияИгаза,

Подземные газовые хранилища сооружаются согласно СНиП 34-02–99 и СП 34-106–98 и бывают двух типов: в пористых

родный газ обычно хранитсяАв газообразномДсостоянии. Принцип устройства этих хранилищ основан на закачке газа непосредственно в истощенный газоносный или нефтеносный пласт через существующие или дополнительно сооружаемые скважины.

породахи вполостяхгорных пород.

К первому типу относятся хранилища в истощённых нефтяных и газовых месторождениях, а также в водоносных пластах. В них при-

Ко второму типу относятся хранилища, созданные в заброшенных шахтах, старыхбтуннелях, в пещерах, а также в специальных горных выработках, которые сооружаются в плотных горных породах (известняках, гранитах, глинах, каменной соли и др.).

В тех районах, где нужны резервы газа, а истощённые нефтяные и газовыеизалежи отсутствуют, газовые хранилища устраивают в водоносных пластах. Хранилища в водоносном пласте представляет собой искусственно созданную газовую залежь, которая эксплуатируется циклически. Для устройства такой залежи необходимо, чтобы во-

Сдоносный пласт был достаточно порист, проницаем, имел бы ловушку для газа и допускал оттеснение воды из ловушки на периферию пласта. Газовые хранилища в водоносных пластах устраивают обычно на глубине от 200 до 1200 м.

Перед устройством любого хранилища проводят исследования и пробные закачки газа для оценки параметров пласта и свойств насыщающих его жидкостей и газа, а также для получения данных о технологическом режиме работы скважин. С этой целью используют существующие скважины или бурят новые. Обычно скважины подземных хранилищ периодически выполняют функции нагнетательных и эксплуатационных скважин.

153

Контрольные вопросы и задания

1. Что понимают под системой сбора и подготовки нефти, газа и пластовой воды?
