Приложение В Пример оформления задания на курсовой проект

Кафедра «Эксплуатация и ремонт автомобилей»

ЗАДАНИЕ на курсовой проект по дисциплине «Основы проектирования и эксплуатации

технологического оборудования»

На тему «Проектирование стенда для разборки дифференциала автомобиля ГАЗ-3307»

Исходные данные для проекта 1. Стенд для разборки дифференциала, модель 70-7826-1525. 2. Материалы патентно-информационного исследования.

3. Материалы Интернет-поиска. 4. Лекции по дисциплине ОПЭТО.

Содержание пояснительной записки: Введение. 1.Техническое задание. 1.1 Общая характеристика изделия. 1.2 Характеристика объекта технического воздействия. 2. Техническое предложение (Обоснование варианта разработки изделия). 2.1 Анализ существующих конструкций. 2.2 Выбор вариантов изделия и его разработки. 2.3 Техническое обоснование выбранного варианта изделия. 3 Эскизный проект изделия. 4 Технический проект изделия. 4.1 Разработка структуры изделия. 4.2 Обоснование выбора (расчет) элементов изделия. 4.3 Отработка изделия на технологичность. 5. Разработка конструкторских документов. 5.1 Проработка комплектности конструкторских документов. 5.2 Разработка конструкторских документов. Заключение. Список использованных источников.

Перечень графических материалов: 1. Стенд для разборки дифференциала ГАЗ 53. Сборочный чертеж(А1). 2. Рама опорная. Сборочный чертеж (А3). 3. Фланец крепления рамы (А4) 4. Втулка колеса (А4).

Дата выдачи задания «_11_» ___февраля____ 2010 г.

Срок сдачи проекта «_5_» _____мая______ 2010 г.

Задание выдал __________________________ / ______Трофимов А.В._____ /

Задание получил ________________________ / _______Иванов И.И.______ /

54

Приложение Г Пример оформления заглавного листа пояснительной записки

курсового проекта

СОДЕРЖАНИЕ

ВВЕДЕНИЕ……………………………………………...…....……...3 1.ТЕХНИЧЕСКОЕ ЗАДАНИЕ………….……….…….……...….....4

1.1Общая характеристика изделия...………………....…...….……4

1.2Характеристика объекта технического воздействия..……..….5 2. ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ (Обоснование варианта раз-

работки изделия).............................................................................…8

2.1Анализ существующих конструкций…………………...…..….8

2.2Выбор вариантов изделия и его разработки.………….…..….12

2.3Техническое обоснование выбранного варианта изделия…..13 3 ЭСКИЗНЫЙ ПРОЕКТ ИЗДЕЛИЯ…………….………….……..14 4 ТЕХНИЧЕСКИЙ ПРОЕКТ ИЗДЕЛИЯ…………………….…...16

4.1Разработка структуры изделия..………………………..….…..16

4.2Обоснование выбора (расчет) элементов изделия..……….....18

4.3Отработка изделия на технологичность...……………..….…..21 5. РАЗРАБОТКА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ…......22

5.1Проработка комплектности конструкторских документов.....22

5.2Разработка конструкторских документов….….………….…..24

ЗАКЛЮЧЕНИЕ……………………………………..…………....…26

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ...………….....27

ПРИЛОЖЕНИЕ А

55

Приложение Д Примеры форм и заполнения таблиц анализа существующих

конструкций

Таблица Д1 – Результаты поиска информации по аналогам стенда сборки/разборки дифференциала ГАЗ 3307

56

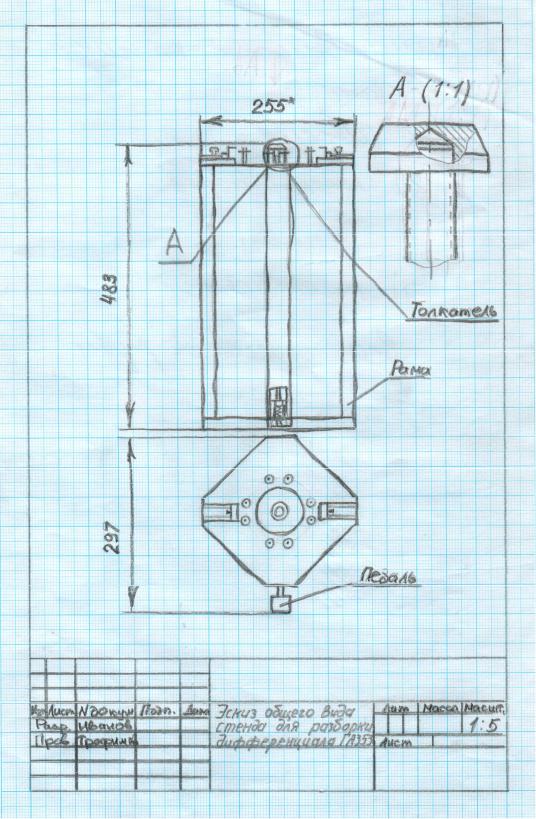

Приложение Е Пример выполнения эскиза чертежа общего вида изделия

57

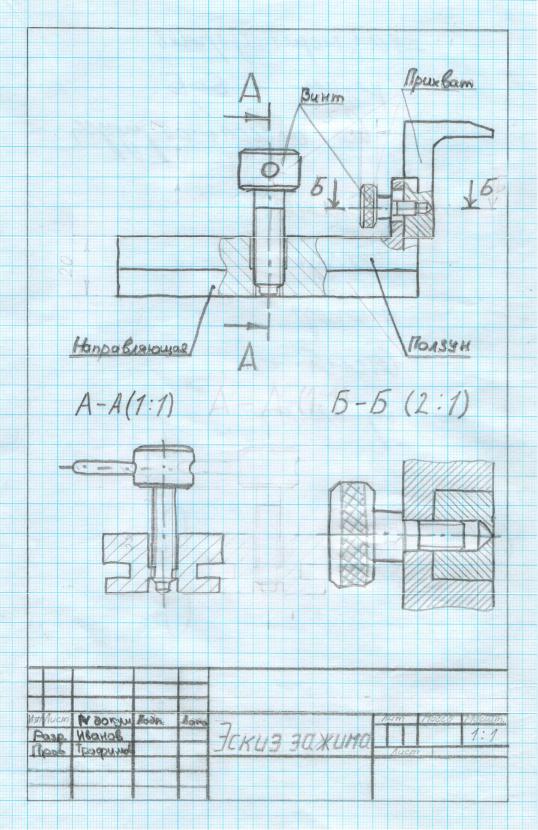

Приложение Ж Пример выполнения эскиза узла изделия
