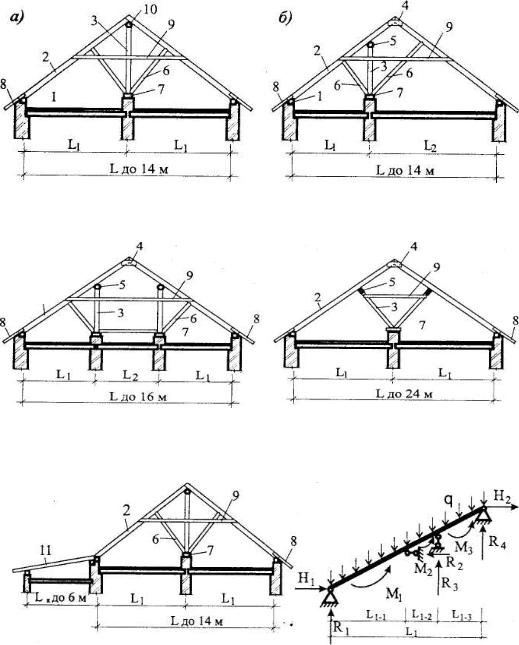

СибАДИРис.вд2.21. Схемы несущих конструкцийг двускатныхе деревянных крыш с наслонными стропилами: – здания с двумя одинаковыми пролетами

от 3 до 7 м; – здания с двумя неодинаковыми пролетами; в – здания с тремя пролетами; г – здания с двумя одинаковымиа пролетами 6–8 м; д – здания с двумя одинаковыми пролетами и пристроенной верандой; е – расчетная схема стропильной ноги; 1 – мауэрлат; 2 – стропильная нога; 3 – стойка; 4 – накладка; 5 – подстропильный прогон; 6 – подкос; 7 – опорный элемент; 8 – кобылка;

9 – схватка; 10 – коньковый прогон; 11 – стропильная нога крышиверанды

41

Основание под стальную кровлю – обрешетка из брусков 50х50 мм или досок на расстоянии 240 – 270 мм друг от друга. Для свеса карниза делают сплошную обрешеткуиз досок толщиной 50 мм.

Обрешетка под волнистые асбестоцементные листы – разреженный настил из брусков 50х50 мм или досок 50х120 мм с интервалом 350 мм. Для свеса карниза делают сплошную обрешетку из

досок толщиной 50 мм.

СибАДИрис. 2.19, 2.20, 2.21.

Обрешетка под металлочерепицу – из антисептированных досок сечением 32х100 мм с расстоянием по осям 350 или 400 мм. Выходящая на карн з доска должна быть на 10 – 15 мм толще других.

Кровля. Основное назначение кровли – изоляция чердачного помещен я ли мансардного этажа от атмосферных осадков и ветра. Для устройства кровли применяют различные материалы, такие как:

металл ческая кровля, которая выполняется из оцинкованных или черных листов кровельной стали стандартных размеров: шириной 510 – 710 мм, длиной 710 – 3000 мм, толщиной от 0,25 до 2 мм. Листы соединяют между со ой с помощью фальцев, которые бывают двух типов – стоячие и лежачие. Стоячие располагают вдоль скатов крыши, лежачие – поперек и в ендовах. Лежачие фальцы загибают в направлении стока воды, при небольших уклонах и в ендовах их делают для надежности двойными. Листы кровельной стали с заранее отогнутыми краями (т.н. картины) укладывают на обрешетку крыши следующим образом. На расстоянии, равном длине картины, укладывают доски 50х200 мм, на которых картины скрепляют с помощью лежачего фальца. Между досками устанавливают обрешетку из брусков с шагом 250 – 300 мм. В ендовах у карнизного свеса на всей его длине обрешетку выполняют из досок без зазоров. Это делается для предотвращения срыва кровли ветром (на карнизном свесе) и для тщательной заделки кровли в ендовах. Точно так же выполняют обрешетки при многих других видах кровель. Кровлю крепят к обрешетке кляммерами. Это узкая полоска кровельной стали, один конец которой прибивается под кровлей к обрешетке, другой запускается в стоячий фальц. Таким образом, никаких отверстий для крепежных изделий в листах кровли не делается. Для образования и закрепления свеса

42

кровли к обрешетке через 700 мм прибивается Т-образный костыль из полосовой стали. Он имеет вынос на 100 мм от обрешетки, под которой подгибают кровельную сталь с образованием капельника. Удобство использования кровельной стали в том, что ей можно придать разные формы, что она имеет небольшую массу и в том, что обеспечивает надежную гидроизоляцию даже при уклонах 12 – 15%. Не слу-

чайно при многих других видах кровли ответственные места (ендовы и т.п.) выполняют из кровельной стали;

СибАДИиз досок толщиной 25 мм. Рядовые плитки имеют размеры 400 400 мм 300 300 мм. Кроме того, применяют одновременно

кровля з асбестоцементных волнистых листов. Листы быва-

ют нескольк х т пов, отличающихся размерами: обыкновенного профиля (высота волны 30 мм, толщина 5,5 мм, длина 1200 мм, ширина 686 мм), ус ленного (соответственно 50, 8, 2800 и 1000 мм),

среднего ун ф ц рованного профилей (соответственно 45 – 54,

6 – 7,5, дл на 1750, 2000 и 2500 мм, ширина 980, 1125, 1300 мм). В

малоэтажном стро тельстве в основном применяют листы обыкно-

уклоне 33% – не менее 100 – 120 мм, при меньшем уклоне – не менее 200 мм. Крепление плит осуществляется оцинкованными шурупами или гвоздями с антикоррозийной шляпкой через отверстия, рассверленные в гребне волны. Под шляпкой эластичные шайбы из резины и рубероида предохраняют кровлю от протечек. Конек покрывают специальными фасонными элементами и досками;

кровля из плоских асбестоцементных листов, которую устраи-

вают по сплошной или разреженной (с зазором 10 – 20 мм) обрешетке

краевые, фризовые и коньковые плитки. Плитки крепят к настилу гвоздями, а между собой – с помощью специальных противоветренных кнопок и скоб;

черепичные кровли, которые наиболее долговечны. Область применения этих кровель ограничена допустимым уклоном – не менее 30 – 45° в зависимости от вида черепицы. Обрешетку выполняют из брусков сечением 50 50 мм или 50 60 мм с шагом, соответствующим размеручерепицы, с учетом ее напуска (330, 260 мм и т.п.);

43

металлочерепичные кровли, которые изготавливают методом роликовой обработки из оцинкованной стали с полимерным покрытием. Стальные листы подвергаются поперечному штампованию, создающему объемный рисунок «под черепицу». Крепеж листа осуществляется при помощи саморезов к обрешетке, выполняемой из досок шириной 10 – 150 мм. Доска, выходящая на карниз, должна быть на 10 – 15 мм толще. Расстояние между досками обрешетки соответствует шагу профиля металлочерепицы – 350 – 400 мм. Листы металлочерепицы крепят саморезами с уплотнительными резиновыми про-

СибАДИПолы являются конструктивным элементом, который постоянно подвергается эксплуатационным воздействиям. Полы в помещениях первого этажа можно выполнять по грунту, в помещениях второго этажа – по плитам перекрытия. Могут быть использованы монолитные полы, из штучных и рулонных материалов. В качестве покрытия пола могут быть использованы линолеум, поливинилхлоридные плитки, ламинатные доски, паркет штучный или щитовой, ковровое покрытие. В санузлах, ванных комнатах и в других помещениях, подверженных воздействию жидкости, конструкция полов должна быть водостойкой водонепроницаемой с обязательным устройством гидроизоляционного слоя из рубероида или двух слоев полиэтиленовой пленки от воздействия сточных вод и с обязательным заведением этого слоя на стены на высоту не менее 300 мм. В качестве покрытия используется керамическая плитка, которая также может быть использована в качестве покрытия в помещениях тамбура и крыльцах, кроме того, на кухнях при условии устройства конструкции «теплого» пола («водяного» или «электрического»). Типы полов жилых зданий и примеры конструкций полов см. в работе [6] и на с. 92 – 94 работы [22]. Экспликацию полов см. в прил. 1.

кладками в гребень волны листа;

мягк е кровли, которые выполняют из материала (картон, целлюлоза, пол эф рные волокна, стеклоткань), служащего основой для последующей проп тки его окисленным битумом. По конструктивному сполнен ю мягкие кровельные материалы разделяют на ру-

44

2.11. Окна и двери

Окна устраивают для освещения и проветривания (вентиляции) помещений. Основные требования к окнам – пропускать свет в помещения, обеспечивать необходимые теплозащитные качества и воздухопроницаемость.

10.Какие конструктивные схемы фундаментов вы знаете?

11.Какие фундаменты называются ленточными?

12.Что влияет на глубину заложения фундамента?

13.Что значит стены теплотехнически однородные и неоднород-

ные?
