Рис. 2.18. Элементы двускатных крыш малоэтажных зданий и зданий средней этажности:

а –общий вид; 1 – фронтон; 2 – слуховое окно; 3 – конек; 4 – ендова; 5 – щипец; 6 – вальма;

7 – ребро; б – поперечное сечение; в – карнизный узел

36

Наслонные стропила выполняются в большинстве случаев из дерева, их основной элемент – стропильные ноги, укладываемые вдоль ската и поддерживающие обрешетку. Нижние концы стропильных ног опираются на наружные стены через укладываемый по стене продольный брус, называемый мауэрлатом. Верхние концы стропильных ног поддерживаются системой стоек и подкосов, передающих нагрузку на внутренние стены и столбы. Подкосы и стойки, кроме того, должны обеспечивать жесткость всей крыши. Расстояние между строп льными ногами назначается от 1,2 до 2,0 м соответственно пр меняемым т пам обрешетки. Чтобы избежать большого

СибАДИподкосами стойками. Такое решение неизбежно, если здание не имеет внутренн х стен, стол ы же расставлены редко. Прогоны могут быть расположены ли только под коньком крыши, или сбоку под стропильными ногами ( оковые прогоны).

числа подкосов стоек, часто стропильные ноги опирают на продольные балки – прогоны, которые через 3,0 – 4,5 м поддерживаются

Для уменьшен я ра очего пролета стропильных ног ставятся подкосы, воспр н мающие сжимающие усилия. Иногда подкосы ставят для увеличения жесткости всей системы стропил, в этом случае их называют подкосами жесткости.

Для восприятия распора, возникающего в некоторых конструкциях наслонных стропил, ставятся ригели (повышенные затяжки). Ригели ставятся также для увеличения жесткости всей системы стропил, в этом случае их называют ригелями жесткости.

Стропильные ноги опираются на мауэрлат, распределяющий сосредоточенную нагрузку от стропил равномерно вдоль всей наружной стены. В каменных зданиях при частой расстановке стропил, а при стенах из малопрочных материалов независимо от расстояния между стропильными ногами мауэрлаты укладываются по всему периметру наружных стен. В местах примыкания к кирпичной кладке мауэрлат с двух сторон опиливается. Все места соприкасания мауэрлата с кладкой следует антисептировать, а между кладкой мауэрлатом прокладывать изоляционную бумагу или толь.

Чтобы мауэрлаты и концы стропильных ног были доступны для осмотра, нижняя поверхность мауэрлата должна отстоять от верха чердачного перекрытия не менее чем на 35 – 50 см. В пролете между наружными стенами стропильные ноги опираются на один или несколько продольных прогонов, которые являются основными продольными элементами наслонных стропил.

37

Сечение элементов стропил принимается конструктивно, по аналогии с типовыми деталями и данными учебников. На рис. 2.19 – 2.20 представлены стропильные конструкции малоэтажных зданий.

Водоотвод с кровли может быть неорганизованный или организованный. При организованном водостоке количество водосточных труб принимают из расчета 1 – 1,5 см2 сечения трубы на 1 м2 кровли.

Оптимальное расстояние между водосточными трубами – 15 – 20 м. СибАДИВынос карниза кровли при неорганизованном водостоке должен быть

не менее 500 мм, при организованном – не менее 300 мм.

Выбор уклона крыши зависит от климатических условий и материала кровли [22, с. 108]. Уклон крыши принимается в зависимости от

материала кровли района строительства. Минимальные уклоны

стальных кровель – 14°, черепичных – 27°, из волнистых асбестоцементных л стов – 18°. В районах с большим снеговым покровом следует пр н мать уклоны кровель олее 30°.

Уклон кровли на чертежах о означают отношением сторон (высоты к дл не в целых числах 1/4, 1/10), десятичной дробью отношения эт х сторон (0.25, 0.1) ли о процентным соотношением этих сто-

рон (25%, 10%).

На плане стропил показывают мауэрлаты, стропильные ноги, диагональные (накосные) ре ра, прогоны, ригели, кобылки, слуховые окна. Если накосные ре ра имеют пролет более 6 м, то для их опирания применяют шпренгели, которые тоже показывают на плане.

Стропильные ноги (их ширина 100 – 180 мм, высота 150–200 мм) располагают вдоль ската крыши с шагом 0,8 – 2 м, в нижней части их опирают на мауэрлаты, в верхней – на коньковый или подстропильный прогоны, уложенные по ряду стоек. Мауэрлаты сечением 150х150 мм укладывают на верхнюю часть стен на высоте 600 мм от чердачного перекрытия. Стойки и подкосы имеют размеры сечений 140–180 мм. Схватки выполняют из досок толщиной 50–60 мм. Стойки устанавливают с шагом 3 – 6 м. Устойчивость

стропил обеспечивают подкосы. Стойки подкосы устанавливают на опорные элементы: брус – лежень, уложенный по верху внутренней стены или небольшие брусья длиной 700 – 1000 мм, укладываемые на внутренние колонны или опоры. Для удобства организации свеса кровли в нижней части стропильных ног прибивают кобылку из досок толщиной 50 – 60 мм. По стропилам и кобылкам укладывают обрешетку, по ней устаивают кровлю.

38

СибАДИвг

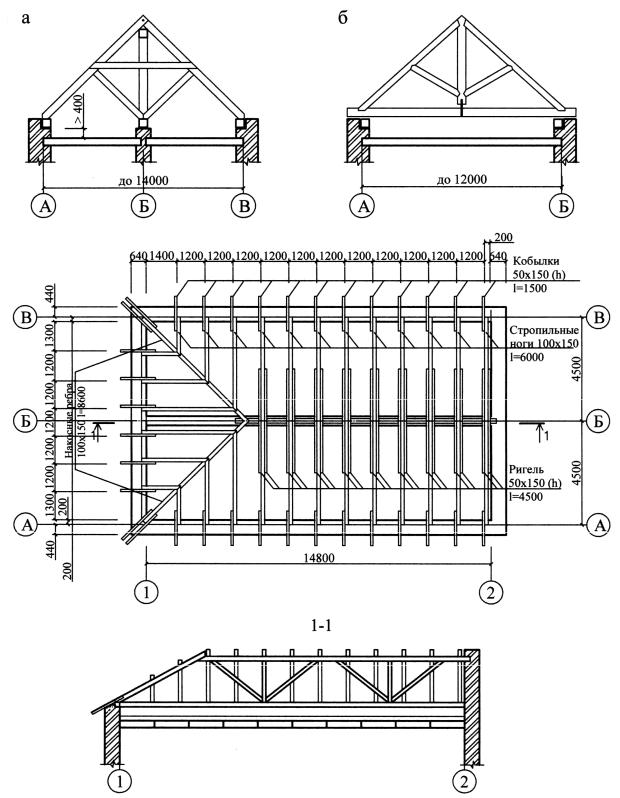

Рис. 2.19. Стропильные конструкции малоэтажных зданий:

а – наслонные стропила (поперечный разрез); б – висячие стропила; в – план стропил; г – продольный разрез по наслонным стропилам

39

а

СибАДИг в

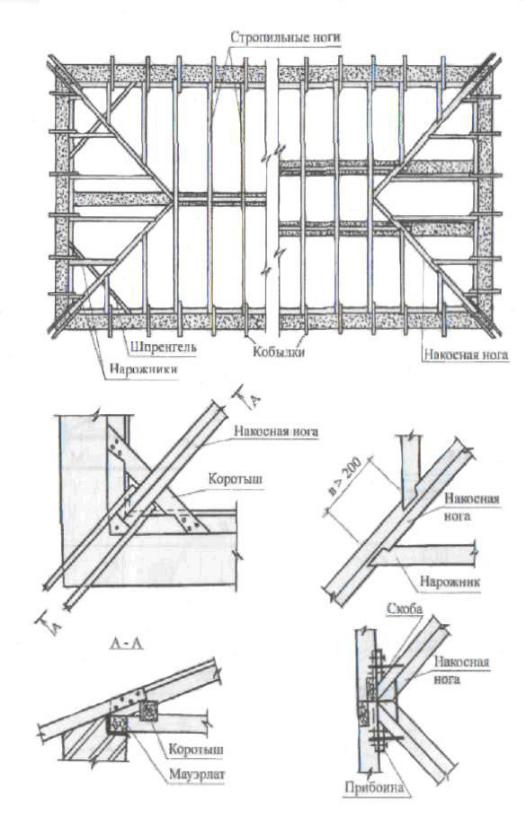

Рис. 2.20. План стропил (а) четырехскатной крыши с узлами (б,в,г) и сечением (А-А)
