Принимаем расчетную температуру внутреннего воздуха для помещений с постоянным пребыванием людей tв = +21оС по табл. 12 работы [1].

По формуле (4.2) рассчитываем величину ГСОП:

СибАДИгде в коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2·° ), принимаемый по табл. 4 работы [3]; н коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м2·°С), принимаемый по табл. 8 работы [8]; Rk – термическое сопротивление конструкции, м2·°С/Вт.

ГСОП= [21(8,1)] 216 = 6285,6 °С сут/год.

По табл. 3 работы [3] по интерполяции определяем величину тре-

буемого сопрот влен я теплопередаче Roтр:

наружных стен 3,60 м2 оС/Вт;

чердачного перекрытия 4,73 м2 оС/Вт;окон 0,61 м2 оС/Вт.

4.2.2. Расчет пр веденного сопротивления теплопередаче

ограждающих конструкций

Расчет пр веденного сопротивления теплопередаче непрозрачных ограждающих конструкций

Расчет приведенного сопротивления теплопередаче непрозрачных ограждающих конструкций производится с учетом их теплотех-

нической однородности.



Для теплотехнически однородных ограждающих

конструкций

(однослойные или многослойные конструкций с параллельными

слоями) величина сопротивления теплопередаче Rо может быть рас-

считана по формуле



Rо = 1/ в + Rk + 1/ н ,

(4.3)

Для конструкций с последовательно расположенными слоями

Rk = 1/ 1 + 2/ 2 + 3/ 3 + … + i/ i ,

(4.4)

51

где i толщина слоя, м; i расчетный коэффициент теплопроводности материала слоя, Вт/(м·°С), принимаемый согласно прил. Д работы [8].

Для теплотехнически неоднородных ограждающих конструкций (содержащих соединительные элементы между наружными облицо-

вочными слоями ребра, шпонки, стержневые связи, сквозные и несквозные теплопроводные включения) рассчитывается приведенное сопрот влен е теплопередаче Rопр , м2·°С/Вт.

СибАДИгде r – коэффициент теплотехнической однородности конструкции, учитывающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений.

В общем случае расчет величины приведенного сопротивления теплопередаче Rопр производится на основе расчета температурных полей по спец альным компьютерным программам (например, по программе расчета трехмерных температурных полей ограждающих

конструкц й здан й «TEMPER-3D»).



Расчет вел ч ны приведенного сопротивления

теплопередаче

Rопр рекомендуется про зводить по формуле



Rопр = 1/ в + Rk r + 1/ н ,

(4.5)

Величина коэффициента теплотехнической однородности принимается по работе [8].

Расчет приведенного сопротивления теплопередачи неоднородных ограждающих конструкций – наружных стен – принимается по прил. 3. Наружные несущие и самонесущие стены выполним кладкой из обыкновенного глиняного кирпича на гибких связях. Общая толщина стены 570 мм. Толщина теплоизоляционного слоя, выполненного из пенополистирола ПСБ- , – 200 мм, т.к.

Rопр;ст =3,97 м2 оС/Вт > Rонорм;ст =3,60 м2 оС/Вт.

Условие выполнено.

Пример расчета №2

Определить сопротивление теплопередаче чердачного перекрытия малоэтажного жилого дома (конструкцию чердачного перекрытия см. рис. 4.1). Район строительства г. Омск.

52

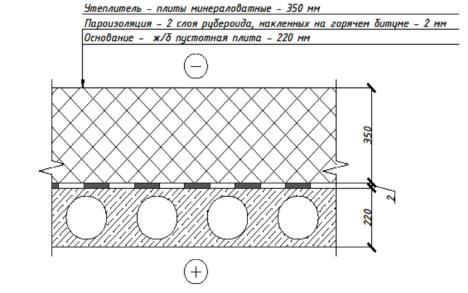

СибАДИР с. 4.1. Конструкция чердачного перекрытия

По пр л. В ра оты [3] определяем зону влажности района строительства – «сухая».

В соответствии с та л. 1 ра оты [8] для аналогичных по назначению помещений принимаем расчетную влажность внутреннего воздуха помещений int = 55%.

В зависимости от расчетной температуры и относительной влажности воздуха помещений по табл. 1 работы [3] устанавливаем влажностный режим помещений – «нормальный».

По табл. 2 работы [3] с учетом влажностного режима помещений и зоны влажности района строительства определяем условия эксплуатации ограждающих конструкций – «А».

Термическое сопротивление железобетонной пустотной плиты для условий эксплуатации « » Rкпл = 0,148 м2·°С/Вт; для условий эксплуатации «Б» Rкпл = 0,152 м2·°С/Вт в соответствии со справочными данными,полученными порезультатам расчета температурныхполей.

В качестве утеплителя чердачного перекрытия рекомендуется использовать плиты минераловатные на синтетическом и битумном связующем либо гравий керамзитовый. Принимаем расчетные характеристики строительных материалов конструкции чердачного перекрытия по прил. Д работы [8]:

- плиты минераловатные на синтетическом и битумном связую-

щих (ГОСТ 10140): о = 200 кг/м3; А = 0,076 Вт/(м оС);

53

- гравий керамзитовый (ГОСТ 9757): о = 250 кг/м3;

А = 0,11 Вт/(м оС).

По табл. 4 работы [3] принимаем в = 8,7 Вт/(м2·°С), по табл. 8 работы [8] принимаем н = 23 Вт/(м2·°С).

В качестве утеплителя чердачного перекрытия принимаем плиты

минераловатные на синтетическом и битумном связующих и задаемся СибАДИих толщиной ут = 350 мм.

По формуле (4.4) рассчитываем величину термического сопротивлен я всей конструкции Rk:

Rk = 0,148 + 0,35/0,07617 = 4,75 мС/Вт.

По формуле (4.3) рассчитываем величину сопротивления теплопередаче конструкц чердачного перекрытия Rо:

Rо;пер = 1/8,7 + 4,75 + 1/23 = 4,91 м2 оС/Вт.

Согласно поэлементным тре ованиям

Rопр;пер = 4,91 м2 оС/Вт > Rонорм;пер = 4,73м2 оС/Вт.

Условие выполнено.

Расчет приведенного сопротивления теплопередаче светопрозрачных ограждающих конструкций

Величина приведенного сопротивления теплопередаче светопрозрачных конструкций (оконных блоков) определяется при проведении сертификационных или технологических испытаний в климатической камере.

Выбор конструктивного решения оконного блока оценка возможности его применения в том или ином климатическом районе производится посредством сопоставления требуемого значения сопротивления теплопередаче Rонорм и приведенного значения Rопр , по-

лученного по результатам испытаний (см. прил. Л работы [8]).

54

Пример расчета №3

Определить приведенное сопротивление теплопередаче оконных блоков из ПВХ-профилей для малоэтажного жилого дома. Район строительства г. Омск.

Требуемое сопротивление теплопередаче окон двухэтажного одноквартирного пятикомнатного жилого дома в климатических условиях г. Омска составляет Rонорм;ок = 0,61 м2 оС/Вт (см. пример расчета №1).

По пр л. Л работы [8] данным требованиям соответствует двухкамерный стеклопакет в одинарном переплете из стекла с твердым

селект вным покрыт ем и заполнением аргоном Rопр;ок = 0,65 м2 оС/Вт. огласно поэлементным тре ованиям

Rопр;ок = 0,65 м2 оС/Вт > Rонорм;ок = 0,61м2 оС/Вт.

Условие выполнено.

4.3. Комплексное требование

Нормируемое значение удельной теплозащитной характеристики здания kобтр, Вт/(м3·°С), следует принимать в зависимости от отапливаемого объема здания и градусосуток отопительного периода района строительства по табл. 7 работы [3] с учетом примечаний.

Удельная теплозащитная характеристика здания kоб, Вт/(м3·°С), рассчитывается по прил. Ж работы [3].



1





фi



kок =













(4.6)









V



nti

R

пр Ккомп Кобщ ,



от



оi



СибАДИ

где Rоiпр – приведенное сопротивление теплопередаче i-го фрагмента

теплозащитной оболочки здания, (м2·°С)/Вт; Афi – площадь соответ-

ствующего фрагмента теплозащитной оболочки здания, м2; Vот – ота-

пливаемый объем здания, м3; nti

– коэффициент, учитывающий отли-

чие внутренней или наружной температуры у конструкции от принятых в расчете ГСОП
