русского алфавита А, Б, В и т.д., кроме букв З. Й, О, Х, Ц, Ч, Щ, Ы, Ь, Ъ. Поперечные – арабскими цифрами 1, 2, 3 и т. д. Затем выполняются внешние выносные и размерные линии. Оси продольных конструкций здания выносят слева от чертежа, поперечные – снизу (см. рис. 5.2, 1).

СибАДИОбводят контуры капитальных стен и перегородок линиями соответствующей толщ ны.

4-й этап. Вычерч вают оконные и дверные проемы, позиционное обозначен е проемов ворот и дверей указать в кружках диаметром 5 мм. Вычерч вают сантехническое оборудование, ступени лестниц, показывают двери и их открывание (см. рис. 5.2, 3).

5-й этап. На выполненный чертеж плана наносят размеры в мм. Размерына строительныхчертежах наносят в виде замкнутой «цепочки»в миллиметрах без указания единицы измерения. Размерные линии ограничивают засечками – короткими штрихами длиной 3 мм, наклонными к горизонтальной линии под углом 45° слева вверх направо. Размерные линии должны выступать за крайние выносные линии на 1–3 мм. Размерное число высотой 2,5 мм или 3,5 мм располагают над размернойлиниейна 1 мм от нее.

Наружные размеры, расположенные за габаритом плана, представляют собой три «цепочки». В связи с тем, что перед первой размерной «цепочкой» часто размещаются маркиразличных элементов зданий, принято располагать их на расстоянии 15 мм от контуров стен. В первой «цепочке», считая от контура плана, располагают размеры, обозначающие ширину оконных дверных проемов, простенков и выступающих частей здания с привязкой их к координационным осям.

Вторая «цепочка» заключает в себе размер между осями капитальныхстен и колонн.В третьей «цепочке»проставляетсяразмер между координационными осями крайних наружных стен. При одинаковом расположении проемов на двух противоположных фасадах здания

61

допускается нанесение размеров только на левой и нижней сторонах плана.

Расстояние между параллельно расположенными размерными линиями должно быть не менее 7 мм, а от размерной до кружка разбивочной оси – 4 мм. Диаметр кружка – 8 мм. При наличии в

изображении ряда одинаковых элементов, расположенных на равных СибАДИрасстоянияхдругот друга(например,осейколонн),размерымеждутакими элементами проставляют только в начале и в конце ряда или указывают

суммарный размер между крайними элементами в виде произведения количестваповторен йна повторяющийсяразмер(см. рис. 5.2, 4).

В габар тах плана необходимо нанести размерывсех помещений в чистоте, т.е. от стены до стены, для этого проводят две внутренние размерные л н (гор зонтальную и вертикальную). Затем наносят толщину стен перегородок.

Внутренн е размеры помещений, толщины перегородок и внутренних стен проставляют на внутренних линиях, которые проводят на расстоян не менее 8 – 10 мм от стены или перегородки.

Заканч вают о щее оформление плана с соблюдением типов линий.

На плане намечают линии поперечного и продольного разрезов. Масштаб на плане не указывают. Толщину наружных стен проставляют на плане этажа по результатам теплотехнического расчета.

Пример выполнения планов этажей см. рис. 5.2 и на рис. Х.29 –

Х.32 работы [19].

Поперечный разрез здания. Разрезы предназначены для выявления объемно-планировочного (архитектурного) и конструктивного решения здания (сооружения). Чертежи разрезов зданий и сооружений выполняют в соответствии с работой [11].

Разрезы делают по наиболее важным в конструктивном или в архитектурном отношении частям здания, по лестнице, оконным дверным проемам.

Выполняют разрезы зданий вертикальной секущей плоскостью, перпендикулярной к продольным стенам (поперечный разрез), или параллельной им (продольный разрез) (рис. 5.3). Положение секущих плоскостей для построения разрезов назначают в процессе проектирования с таким расчетом, чтобы при минимальном количестве разрезов наиболее полно выявить объемное и конструктивное решения здания, высотные размеры и т.п. и так, чтобы на разрезах были показаны проемы окон, наружных дверей и

62

ворот; лестничные клетки (секущая плоскость должна пройти по ближнему к наблюдателю лестничному маршу), шахты лифтов, балконы, лоджии и т. п. Секущие плоскости не проводят по колоннам, стропилам, вдоль ригелей, балок, стен, перегородок и т.п. – эти элементы вдоль условно не разрезают.

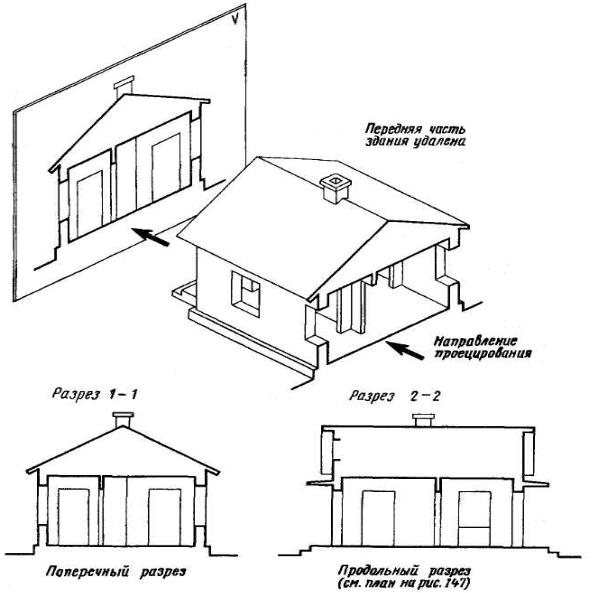

СибАДИ Рис. 5.3. Образование поперечного и продольного разрезов здания

Независимо от положения секущей плоскости продольный разрез здания в пределах чердака изображают по коньку покрытия. Положение секущей плоскости задают на плане первого этажа линией сечения. По участкам здания, особенности которых не выявлены в

63

основных разрезах, выполняют местные (дополнительные) разрезы, а также вычерчивают в более крупном масштабе фрагменты разрезов (например, решения входов в здание и т. п.).

Иногда при выполнении разреза применяют не одну, а две и более секущих параллельных плоскостей. В таком случае разрез

будет сложным или ступенчатым. Направление секущей плоскости для разреза обозначают на плане первого этажа разомкнутой линией со стрелками на концах, показывающими направление проецирования и взгляда наблюдателя. Направление взгляда для разрезов принимают

СибАДИствующие буквы или цифры, наносят на размерной линии расстояние между смежными осями и о щий размер между крайними осями. С

внешней стороны разреза на расстоянии 12 – 15 мм проводят размерные цепочки, определяющие размеры оконных проемов и простенков, цоколя, наружного дверного проема, стеновых панелей.

На расстоянии 10 – 15 мм от размерной цепочки наносят высотные отметки уровня земли и верха стены (парапета). Внутри разреза проставляют отметку уровня пола первого этажа, принятую за условную нулевую отметку (0.00), отметки пола всех этажей, лестничных площадок, отметку потолка, высоту этажа, толщину перекрытия с учетом конструкции пола. На выносном флажке надписывают состав кровли и толщину слоев.

Размеры элементов и конструкций здания при вычерчивании деталей разреза определяют по планам здания, каталогам, стандартам нормам в соответствии с расчетом. Расстояния по высоте между оконными проемами в жилых и общественных зданиях при номинальной высоте этажа Н0, кратной 3М, принимают 60, 90, 120, 150 и 180 см, высоту низа оконного проема от уровня пола –

75...80 см.

64

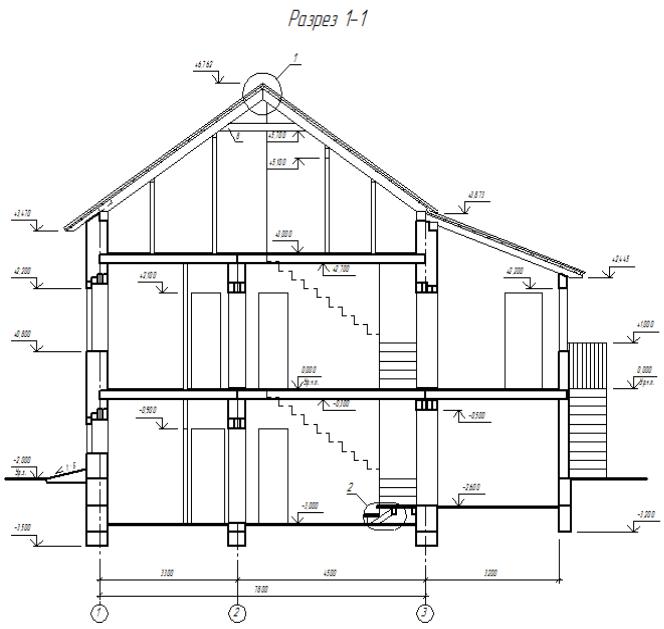

СибАДИРис. 5.4. Пример выполнения разреза здания
