6. Как определить расход сточных вод для ливневой канализации? |
|
|
7. Как определить расход сточных вод для бытовой канализации? |
|
|
8. Как определить расход сточных вод для промышленной канализа- |
|
|
ции? |
|
|
9. Какова наименьшая и наибольшая глубина заложения ливневой ка- |
|
|
нализации? |
|
|
10. Какая минимальная скорость течения сточных вод в трубах и от че- |
|
|
го она зависит? |
|
|
11. Как е существуют методы очистки сточных вод? |
|
|
12. Как е сооружен я на канализационных сетях? |
|
|
13. Как е трубы спользуются на канализационных сетях? |
|
|
14. От чего зав с т |
откосов траншеи? |
С |
|
|
|
4. ТРОИТЕЛЬСТВО ЛИВНЕВОЙ КАНАЛИЗАЦИИ |
|
крутизна |
|
|
|
4.1.Технолог ческая последовательность строительства ливневой |
|
|
канал зац |
|
|
Технолог ческая последовательность строительства ливневой канали- |
|
зации состоит из следующих технологических операций [1, 2]: |
||
1. |
Разбивка траншеи. |
|
2. |
Снятие растительного слоя. |
|
3. |
Рытьё траншеи экскаватором. |
|
4. |
Ручная доработка дна траншеи и откосов. |
|
5. |
Устройство основания под тело трубы. |
|
6. |
Монтаж труббАливневой канализации. |
|
7. |
Заделка стыков между трубами. |
|
8. |
Устройства основания под смотровые колодцы. |
|
9. |
Монтаж смотровых колодцев. |
|
10.Отрывка траншеи под ветки присоединенияДи дождеприемные колодцы. 11. Монтаж дождеприемных колодцев, веток присоединения и заделка стыков.
12.Гидравлическое испытание ливневой канализации на утечку.
13.Засыпка траншей под ветки присоединения песком.
14.Ручная засыпка труб ливневой канализации с послойным уплотнением грунта.
15.Механизированная засыпка траншеи бульдозером.
16.Уплотнение грунта над траншеей.
17.Погрузка и вывозка лишнего грунта.
18.Восстановление растительного слоя над траншеей.И
36
1. Разбивка траншеи.
До начала производства работ по строительству ливневой канализации на местности с помощью геодезических инструментов устанавливают положение оси и кромок траншеи в соответствии с проектом.
Эту работу производят по разбивочному чертежу, представленному в проекте производства работ (ППР).
Закрепление положения оси и кромок траншеи ливневой канализации на местности про зводят путем постановки столбов и забивки кольев. Для определен я высотных отметок на участке трубопровода устанавливают по-
стоянные ли |
временные реперы. Поскольку при строительстве земляных |
работ, особенно в зоне городской застройки, колья, забитые по оси и по |
|
С |
|
кромокам |
, удут уничтожены, их выносят за пределы траншеи и |
период чески восстанавл вают, от осей траншеи откладывают в обе сторо- |
|
ны размеры |
, характеризующие её ширину, и закрепляют кольями. |
Расстоян е между кольями по оси и кромкам траншеи составляет 20 м.
До начало земляных ра от нео ходимо получить ордер, т.е. разреше- |
|||
траншеи |
|
||
ние на про зводство ра от в городских условиях. Для удобства производ- |
|||
ства работ размеры траншеи понизу принимают на 0,5–1,0 м шире внешне- |
|||
го диаметра трубопровода [16]. |
|
||
Зная |
|
траншеи и соответствующую данному грунту крутизну |
|
|
глубину |
|
|
откоса, определяют величину его заложения. |
|
||
2. Снятие растительного слоя. |
|
||
|
|
А |
|
Снятие растительного слоя с поверхности траншей производят буль- |
|||
дозером либо автогрейдером. Растительный грунт перемещают за пределы |
|||
|
|
Д |
|
строительства и складируют в бурты с последующим восстановлением его |
|||
на газонах. |
|
И |
|
3. Рытье траншеи экскаваторами. |
|||
|
|
|
|
По условиям техники безопасности рытьё траншей и котлованов с вертикальными стенками без их крепления допускается только в грунтах естественной влажности на глубину, не превышающую 1 м в песчаных и крупнообломочных грунтах; 1,25 м в супесях; 1,5 м в суглинках и глинах, кроме очень прочных, и 2 м в очень прочных суглинках и глинах.
При глубине, более указанной, траншеи и котлованы роют с откосами. Крутизна откосов траншей зависит от её глубины, вида грунта и степени его увлажнения (табл. 4.1) [17].
37
Таблица 4.1
Крутизна откосов траншей
|
|
|
Наибольшая допустимая крутизна откосов |
|||
|
Наименование |
|
|
при глубине траншеи, м |
||
|
|
|
|
|
в водонасыщенных |
|
|
грунта |
|
в сухих грунтах |
|||
|
|
грунтах |
||||
|
|
|
|
|
|
|
|
|
до 1,5 |
|
1,5 – 3,0 |
3,0 – 5,0 |
до 5 |
|
Насыпной |
63º |
|
45º |
38º |
38º |
|
1:0,5 |
|
1:1 |
1:1,25 |
1:1,25 |
|
|
|
|
||||
|
Песчаный гравел стый |
63º |
|
45º |
45º |
38º |
|
1:0,5 |
|
1:1 |
1:1 |
1:1,25 |
|
|
|
|
||||
С |
76º |
|
56º |
50º |
45º |
|
|
|
|
|
|
||
|
упесь |
1:0,25 |
|
1:0,67 |
1:0,85 |
1:1 |
|
|
|
||||
|
|
90º |
|
63º |
53º |
45º |
|
|
1:0 |
|
1:0,5 |
1:0,75 |
1:1 |
|
Глина |
90º |
|
76º |
63º |
45º |
|
1:0 |
|
1:0,25 |
1:0,5 |
1:1 |
|
|
углинок |
|
||||
обла Чаще всего принимаютАэкскаваторы на пневмоходу с гидравлическим
При разработке траншеи с грунтами естественной влажности приме-
няют экскаваторы с ратной лопатой или драглайном.
управлением, дающие ольшой моневренностью и скоростью передвижения, что немаловажно в условиях городской застройки. Такие экскаваторы выполняют рассредаточенные объемы земляных работ, требующих частых перебросок с объекта на объект.
Экскаватор с прямой лопатой в основном используется при разработке выемок в сухих и маловлажных грунтах, что связано с необходимостью съезда на дно выемки. Применяют продольные лобовые или боковую проходки с погрузкой грунта в транспортное средство, которое обычно раз-
мещают непосредственно в забое. |
выезда и въезда транспорта устраи- |
|
вают наклонные пандусы с уклоном 10... 15°. |
|
|
|
Для |
|
Для строительства ливневой канализации применяют экскаваторы с |
||
|
|
И |
емкостью ковша от 0,15 до 1,6 м3 и более. Экскаваторы с обратной лопатой (рис. 4.1) перемещаются по верху забоя, копают «на себя», т.е. разрабатывают грунт, лежащий ниже уровня его стоянки. Экскаваторы с обратной лопатой применяются главным образом для разработки траншей при прокладке инженерных сетей (водопровод, канализация, теплопроводы и др.), а также небольших котлованов в слабых грунтах.
38
Си бА Д Рис. 4.1. Рытье траншеи экскаваторомИ
Разрабатываемый грунт отсыпают в отвал на бровку вдоль траншеи и частично в автосамосвалы (излишний, не нужный для засыпки).
В зависимости от ширины траншеи и рабочих параметров экскаватора (радиуса резания и радиуса выгрузки грунта из ковша) разработку грунта производят торцевой проходкой (рис. 4.2) или боковой проходкой
(рис. 4.3).
Торцевую проходку применяют в тех случаях, когда радиус резания и радиус выгрузки грунта в отвал на бровку траншеи достаточны для образования траншеи необходимой ширины и глубины. Боковую проходку применяют при разработке широких траншей и котлованов, при строительстве коллекторов большого диаметра.
39

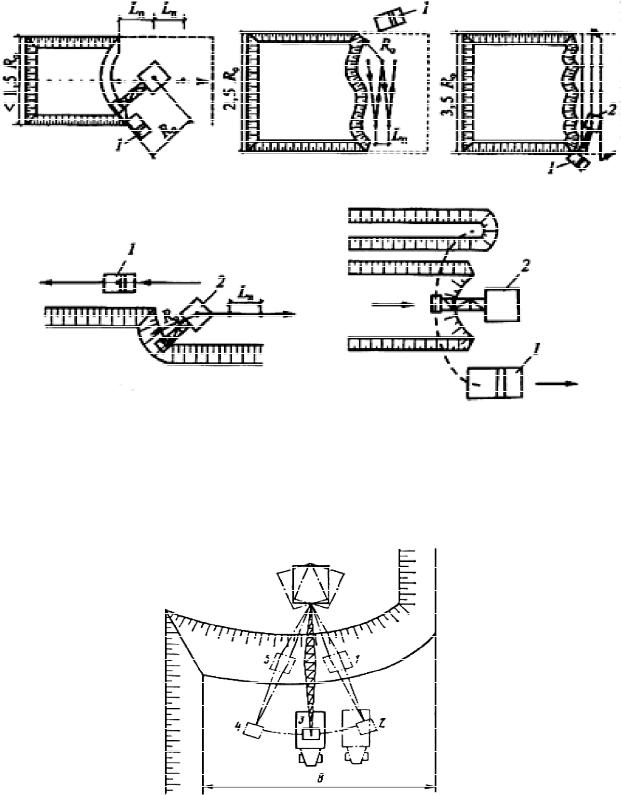

СибАДИа г б д в Рис. 4.2. Вар анты проходки экскаватора с рабочим оборудованием «обратная лопата»:
а – торцевая (лобовая); – уширенная лобовая; в – поперечно-торцевая; г – боковая; д – торцевая с разгрузкой грунта в транспорт в отвал

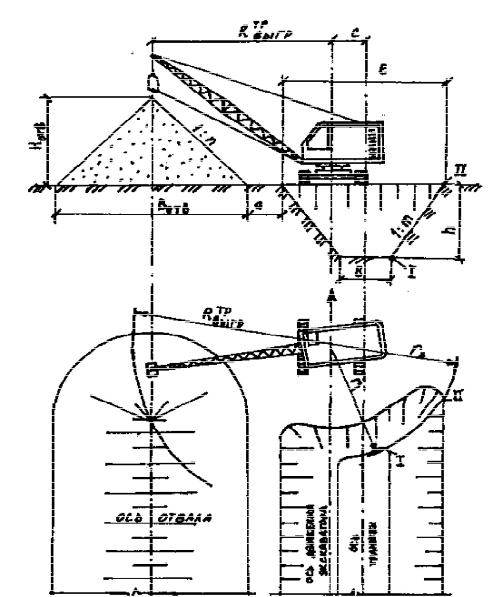

Экскаватор-драглайн, имеющий удлиненную стрелу и ковш, свободно подвешенный на тросе, применяют при разработке глубоких котлованов и траншей с отсыпкой грунта в отвал или в автосамосвал (рис. 4.3).
Рис. 4.3. Рытье траншеи экскаватором драглайн
Разработка грунта производится ниже уровня стоянки экскаватора с работой его «на себя», ковш заполняется во время волочения его по грунту. Преимуществом экскаватора-драглайна перед экскаватором с обратной
