СибАДИиаметры круглых колодцев и ширину прямоугольных колодцев следует применять в зависимости от диаметра трубопровода ливневой канали-

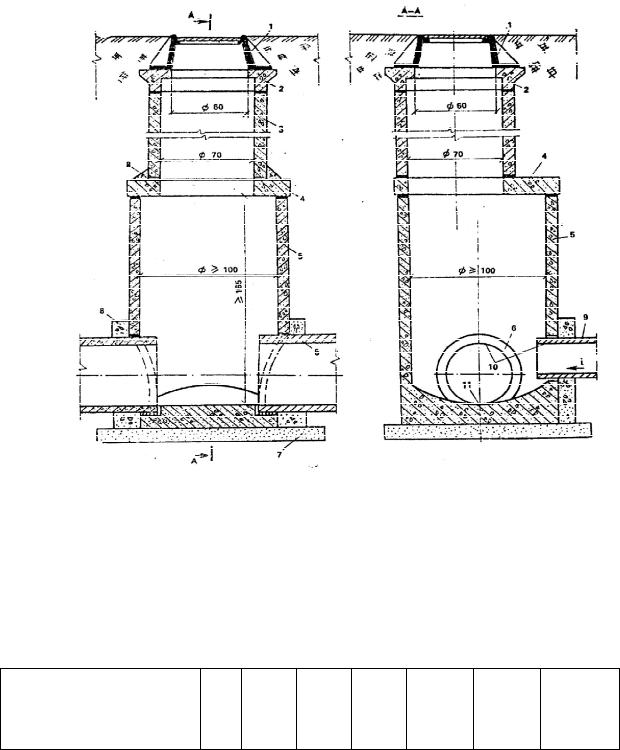

Рис. 3.4. С орный смотровой колодец: 1 – люк колодца; 2 – опорное
кольцо; 3 – горловина колодца; 4 – плита перекрытия; 5 – рабочая камера;
6 – продольный водосток; 7 – песчаное основание; 8 – заделка бетоном В 15; 9 – водосточная ветка; 10 – щелыга труб; 11 – лоток трубы и колодца
Расстояния между смотровыми колодцами зависят от диаметра трубо-
провода(ливневой канализации) и принимаются по табл. 3.5.
Таблица 3.5
Расстояние между смотровыми колодцами
Диаметр |
150 |
200- |
500- |
700- |
1000- |
1500- |
Свыше |
трубопровода, мм |
|
450 |
600 |
900 |
1400 |
2000 |
2000 |
Расстояние между смот- |
35 |
50 |
75 |
100 |
150 |
200 |
250 |
ровыми колодцами, м |
|
|
|
|
|
|
|
зации (табл. 3.6).
Таблица 3.6
Диаметры колодцев
Диаметр трубопровода, мм |
До 600 |
700 |
800-1000 |
1200 |
Диаметр круглых колодцев, мм |
1000 |
1250 |
1500 |
2000 |
Ширина прямоугольных колодцев, мм |
1000 |
1200 |
1300-1500 |
1700 |
31
Дождевые воды, стекающие с поверхности проезжих частей дороги, поступают в закрытую ливневую канализацию через дождеприемные ко-
лодцы (рис. 3.5) [1]
Из дождеприемных колодцев дождевые или талые воды по веткам присоединения, закладываемым в низовой части дождеприемника, поступают в ливневую канализацию. Дождеприемные колодцы бывают круглые,
СибАДИТрубы для прокладки канализационных сетей должны быть водонепроницаемыми, прочными и долговечными, устойчивыми к различным видам коррозии и температурным влияниям. Этим требованиям в основном отвечают чугунные, керамические, бетонные, железобетонные, асбестоцементные и пластмассовые трубы.
диаметром диаметром не менее 0,7 м или прямоугольные. Размещение дождеприемников предусматривается во всех пониженных местах, а также у перекрестков до створа организованных переходов улиц. Расстояние между дождепр емными колодцами принимается от 50 до 80 м друг от друга, в зависимости от уклона ул ц либо по расчету (табл. 3.7).
Таблица 3.7
Расстоян е между дождеприемными колодцами
|
Продольный уклон ул цы, ‰ |
До 4 |
4-6 6-10 |
10-30 |
|
|
Расстоян е между дождеприемными колодцами, м 50 |
60 70 |
80 |
|
|
|
Уклоны трубопроводов |
ытовой канализации назначаются |
согласно |
||
СП 32.13330.2012 [6]: 7‰ при d=150 мм, 5‰ при d=200 мм и 0,0005‰ при |
|||||
d=1250 мм и более. |
|
|
|
|
|
Дождевые воды, стекающие с поверхности проезжих частей дороги, поступают в закрытую ливневую канализацию через дождеприемные ко-
лодцы (рис. 3.5) [1].
Диаметр труб определяется по расчёту; при этом минимальный диаметр труб должен приниматься: для уличной сети – 200 мм, для внутриквартальной производственной – 150 мм; для дождевой и общесплавной уличной сети – 250 мм, внутриквартальной – 200 мм [1].
Трубы чугунные для безнапорных трубопроводов выпускают по ГОСТ 6942–98 диаметрами 50, 100, 150 мм.
Керамические раструбные трубы изготавливают в соответствии с ГОСТ 286–82 диаметром от 150 до 600 мм. Эти трубы особенно широко применяются для строительства сетей бытовой канализации ввиду их высокой стойкости к агрессивным средам, долговечности, гладкой внутренней поверхности. Серьёзные недостатки этих труб – хрупкость и малая ударная прочность.
32
СибАДИ |
|||

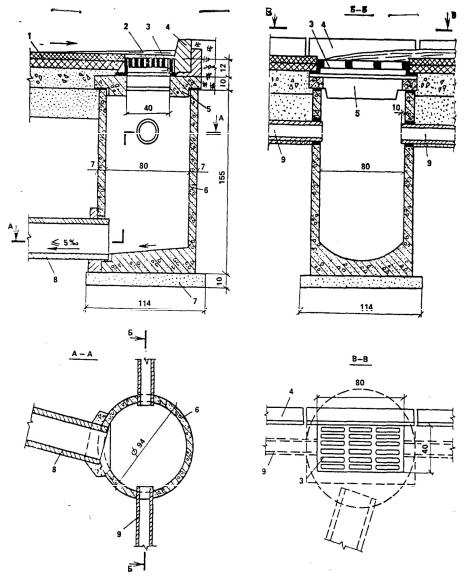

Рис. 3.5. Сборный железобетонный дождеприемный колодец: 1 – дорож- |
|||
ная одежда; 2 – лоток проезжей части; 3 – водоприемная решетка с люком; |
|||
4 – бортовой камень; 5 – плита перекрытия; 6 – рабочая камера с днищем |
|||
лотком; 7 – песчаное основание; 8 – водосточная ветка; 9 – дренажные трубы |
|||
Железобетонные |
безнапорные |
трубы |
изготавливают по |
ГОСТ 6482–88 с диаметром условного прохода от 400 до 4000 мм. По |
|||
форме концов трубы |
подразделяются |
на раструбные и фланцевые |
|
(рис. 3.6). Раструбные трубы изготавливают с раструбом типа А – с заделкой стыков при помощи зачеканки соответствующим герметиком или раструбом типа Б – с заделкой стыков с помощью уплотненных колец из резины.
33
а |
|
б |
|
в |
|
|
|
|
|

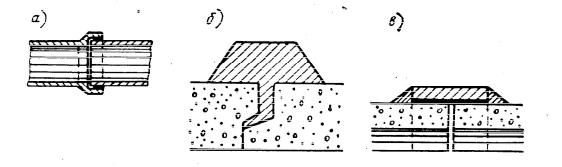

СибАДИР с. 3.6. Соед нен я канализационных труб: а – раструбный стык; б – фальцевое соед нение с пояском; в – соединение с помощью муфт
По форме поперечного сечения трубы выпускаются круглые и круглые с плоской подошвой.
Коллекторы устра вают из круглых железобетонных труб, а при отсутствии нужного размера – з с орных железобетонных элементов.
Бетонные безнапорные тру ы изготавливают по ГОСТ 20054–82
диаметром от 100 до 1000 мм таких же типов, как и железобетонные трубы.
Бетонные железо етонные трубы наиболее широко используются при прокладке дождевой канализации. При строительстве из этих труб бытовой канализации их поверхность необходимо покрывать противокоррозионными защитными мастиками.
Асбестоцементные езнапорные трубы диаметром от 100 до 400 мм изготавливают по ГОСТ 1839–80 с гладкими концами длиной 3 и 4 м. Эти трубы в последнее время находят широкое применение для устройства канализационных сетей. Соединяются эти трубы с помощью муфт из асбоцемента, поставляемых в комплекте с трубами.
Пластмассовые трубы преимущественно используют при прокладке дюкеров, монтажа трубопроводов в насосных станциях.
Стыки раструбных соединений заделывают асфальтовой мастикой, асбестоцементным цементным раствором. Мастики более эластичны, а цементные зачеканки рекомендуются только на непросадочных грунтах ввиду высокой жесткости этих соединений. Фальцевые соединения заделывают мастикой или цементным раствором сплошным поясом по диаметру трубы [27].
Колодцы на канализационных сетях устраивают для наблюдений за работой сетей, а также для прочистки, промывки трубопроводов и ликвидации возможных засорений. Колодцы бывают линейными, поворотными, узловыми и перепадными. Их устраивают соответственно при повороте трассы, изменении диаметра и уклона при укладке труб, в месте присоединения притоков и при необходимости устройства перепадов. Линейные
34
смотровые колодцы устраивают на прямых участках на расстоянии от 35 до 300 м в зависимости от диаметра труб.
Размеры колодцев в плане зависят от наибольшего диаметра присоединяемых труб; диаметр круглых колодцев надлежит принимать от 1000 до 2000 мм; размер прямоугольных колодцев: при диаметре труб до 700 мм –
Сдлина 1000 мм, ширина Д+400 мм, при большем диаметре – длина Д+400 мм, ширина Д+500 мм [27].
ооружения на водопроводных сетях. Дюкеры служат для транспор-
тирован я сточных вод через реки, овраги и при пересечении канализационной сети с подземными сооружениями (рис. 3.7). иДюкеры обычно прокладывают из стальных труб, реже из чугунных раструбных.

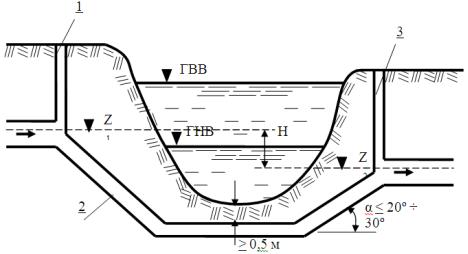

Рис.бА3.7. Схема канализационногоДдюкера: 1 – входная камера; 2 – трубопроводы; 3 – выходная камера
Переходы под железными и автомобильными дорогами предусматриваются из стальных или чугунных труб, укладываемыхИв футляры или тоннели. Расстояние от верха покрытия автомобильной дороги до верха футляра или тоннеля предусматривается от 1 м (при открытом способе работ) до 1,5 м (при закрытом).
Кроме этого, к специальным сооружениям на канализационных сетях относятся сифоны, выпуски, система вентиляции и др.
