Устройство подземных элементов. Перед засыпкой котлованов уст-

раивают колодцы, люки всех видов, вентиляционные шахты. Для проходных коллекторов колодцы устраивают через 150–200 м, вентиляционные – через 200–250 м.

Испытывают каждую сеть в отдельности согласно техническим усло-

Снепосредственной бл зости от зданий, а также в условиях интенсивного дв жен я пр меняют траншейный способ производства работ.

виям, затем производят обратную засыпку, уплотнение грунта и вывозку лишнего грунта.

8.3. Технолог я «Стена в грунте»

уличного 0,6–0,8 м глубной до 18–20 м, в которых возводят конструкции стен.

При расположен подземных инженерных сетей мелкого заложения в

Вначале в местах расположения стен будущего подземного сооружения

отдельными заходками разра атывают и закрепляют траншеи шириной до

А Д

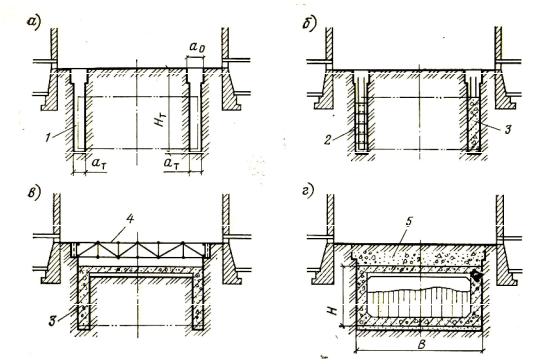

Рис. 8.5. Последовательность работ (а – г) приИтраншейном способе: 1 – траншея; 2 – арматурный каркас; 3 – железобетонная конструкция; 4 – распорка; 5 – обратная засыпка

Затем с поверхности земли вскрывают котлован до низа основания перекрытия и устанавливают сборные или монолитные конструкции перекрытия, опирая их на ранее возведенные стены. Далее готовые перекрытия защищают от воды гидроизоляцией и засыпают грунтом, восстанавливая дорожную одежду под подземным сооружением. Способ «Стена в грунте»

91

наиболее эффективен при глубине траншеи 5–6 м, а также при расположении подземного сооружения в непосредственной близости от зданий или их фундаментов.

Для закрепления стен траншеи можно использовать глинистые растворы, что дает возможность исключить свайное, шпунтовое или деревянное креп-

Статочно прочную плотную пленку. Наличие такой пленки предотвращает избыточную ф льтрац ю глинистого раствора в грунтовый массив и удерживает от обрушен я вертикальный откос траншеи.

ление. Глинистый раствор или бентонитовая суспензия плотностью 1,05–1,2 г/см3 представляет собой коллоидный раствор бентонитовых глин.

Находящаяся в жидком состоянии бентонитовая суспензия с течением времени загустевает (переходит в гель). Имея низкую вязкость и высокую глинизирующую способность, глинистая суспензия проникает в грунт и закрепляет стенки траншеи, образуя на их поверхности тонкую (0,5–3,0 мм) и дос-

сокоймостисто ентон товых глин в ряде случаев используют глинистые растворы з гру одисперсных глин, которые подвергаются диспергирован ю.

обычных грунтах, за исключениемАилистых и плывунов. Уровень грунтовых вод

Для устойч вости траншейных стен необходимо, чтобы давление глинистого раствора превышало активное давление грунта и воды. Из-за вы-

Технология «Стена в грунте» может применяться в любых нескальных

должен располагаться не менее чем 1,5 м от поверхности земли, а скорость движения грунтовых вод не должна превышать критической. При этом не требуется устройства водоотлива или водопонижения, уменьшаются объемы земляных работ.

Для разработки траншей применяют бурофрезерное или буровое оборудование, одноковшовые или многоковшовые экскаваторы или грейферы.

Строительство инженерных сетей происходитИв сложных условиях в пределах городской улицы, часто при непрерывном движении автотранспорта и пешеходов. На строительной площадке одновременно выполняется несколько строительных процессов, сосредотачивается большое количество рабочих различных специальностей, а также машин и механизмов.

При строительстве инженерных сетей, как и при строительстве городских дорог, необходимо соблюдать правила техники безопасности согласно СНиП 12-03–2001.

92

Все работники, занятые в строительном процессе, должны быть обучены правилам техники безопасности и производственной санитарии. К работам по строительству допускаются лица не моложе 18 лет, прошедшие медицинский осмотр.

Все рабочие должны пройти инструктаж по технике безопасности.

уществует четыре вида инструктажа: вводный, инструктаж на рабочем месте, повседневный и повторный –1 раз в квартал. Все опасные места должны быть ограждены и освещены. Наименьшая освещенность – 5 лк. Все маш ны, работающ е на объекте, должны иметь паспорт и индивидуальные номера. Механ заторы должны иметь удостоверение на право управлен я маш ной. В зоне работы машины должны быть вывешены

надписи водство работбАв охранной зоне. Минимальное расстояние до линии ВЛ:

35–110 кВт – 4 м гор з., 3 м верт.; 154–220 кВт – 5–6 м гориз., 4 м верт.; 330–500 кВт – 9 м гор з., 5 м верт. Запрещается ремонтировать машины при ее работе.

Отрыв траншеи. Перед началом работы машинист экскаватора должен давать предварительный сигнал. Рабочим нельзя находиться в транспортных средствах при погрузке, а также между экскаватором и транспортом. Котлованы и траншеи, разрабатываемые на улицах, необходимо ограждать, в ночное время освещать.Д

Отвалы грунта следует размещать не менее 1 м от бровки траншеи. Мастер каждую смену обязан проверять состояние крепления выемок. Должны быть сделаны прочные переходы и мосты, огражденные барьерами при рытье траншей. Для спуска в траншею необходимо устанавливать

стремянки шириной 0,75 м с перилами. И К монтажным работам допускаются только такелажники, имеющие

специальные удостоверения. При монтаже в траншее не должны находиться рабочие. Опускание трубы в траншею следует производить плавно, без срывов и ударов.

При работе с электротрамбовками рабочий должен быть в диэлектрических перчатках и ботах. Шланговые провода должны быть подвешены на высоте не менее 2,5 м. Через каждые полчаса электровибратор должен выключаться на 5 мин.

При монтаже звеньев труб или других элементов кранами подходить к монтируемым элементам можно только в том случае, когда они находятся на высоте не более 50 см. Необходимо стремиться к организации работ с закрытием уличного движения на период производства работ.

93

Характеристика грунтов, строительных материалов, крутизна откосов траншей их размеры, трубы, колодцы и их размеры, а также применяемые машины для строительства сетей приведены в прил. 10 – 32. Условные графические обозначения элементов трубопроводов – в прил. 33.

вы знаете?

10.Как е существуют спосо ы монтажа инженерных сетей внутри коллектора?

11.Какова технология «стена в грунте»?

12.Какова область применения технологии «стена в грунте»?

9. БЕСТРАНШЕЙНЫЕ (З КРЫТЫЕ) СПОСОБЫ ПРОКЛАДКИ ИНЖЕНЕРНЫХ СЕТЕЙ Д

9.1. Специальные способы прокладки (проходки) инженерных сетей

В настоящее время известен ряд способовИпроходки горизонтальных тоннелей и коллекторов различного назначения, в том числе для бестраншейной прокладки трубопроводов. Разработано, изготовлено и эксплуатируется большое число проходческих устройств различных конструкций.

При строительстве больших тоннелей (диаметром более 2 м) проходку производят щитовым способом. Проходку тоннелей и коллекторов диаметром менее 2 м, особенно при малой длине, осуществляют разнообразными по конструкции и принципу действия установками.

Все известные способы проходки можно условно разделить на три основные группы [19]:

- прокалывание, т.е. проходка путем вдавливания и радиального уплотнения грунта в стенки образуемой скважины без его эвакуации;

94

- продавливание, т.е. проходка путем вдавливания в грунт полого забойного элемента с последующей разработкой поступающего внутрь грунтового керна и его эвакуации;

- горизонтальное бурение, т.е. проходка с лидирующей разработкой грунта перед наконечником.

Различают несколько методов разработки грунта в забое:

- уплотнение (смятие и вдавливание статически и динамически приложенной к оси напорной силой);

- бурен е (резан е, скалывание, смятие, истирание вращающимся инструментом);

траншейнойспособпроходке магистральных трубопроводов под автодорогами, трамвайными путями или другими препятствиями.

Условия бестраншейной прокладки трубопроводов следующие:

1.Магистральные тру опроводы прокладывают, как правило, на глубине не более 3 м от дневной поверхности грунта. Все методы бестраншейной прокладки должны обеспечивать надежную проходку на этой глубине со строгим сохранением заданного направления.

2.Основной объем переходов под дорогами составляет до 50 м.

3.В ходе сооружения перехода и при дальнейшей эксплуатации дороги, под которой он сооружен, не должны возникать осадки, искривления и

нарушения целостности полотна дороги, вызванные строительными процессами. АД

5 до 15 м от нижней точки дна водоема. Методы проходки должны обеспечивать направленную кривизну траектории проходки с радиусом в преде-

лах 150–700 м.

4. Бестраншейную прокладку под рекамиИпроизводят на глубине от

9.2. Методы прокола

Проколы подразделяются на статические, вибрационные и виброударные. Эти методы предусматривают проходку как непосредственно трубойпатроном, так и забойными проходческими устройствами – щитами.
