вызванное спадом выпрямленного напряжения. Чем больше емкость конденсатора, тем больше время разряда и тем меньше пульсации.

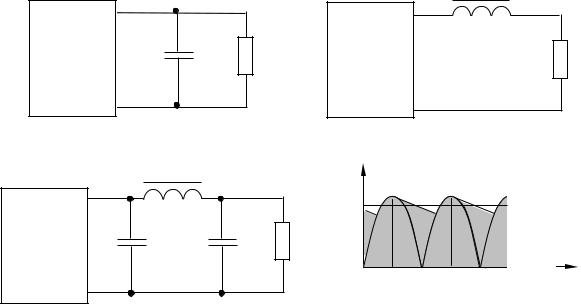

Рис. 10.10. Электрические схемы сглаживающих фильтров: емкостного (а); дроссельного (б); П-образного LC-фильтра (в)

и форма напряжения на нагрузке двухполупериодного выпрямителя с емкостным сглаживающим фильтром (г)

Чем больше частота питающего напряжения на входе выпрямителя, тем лучше протекает процесс сглаживания, так как емкостное сопротивление по переменным составляющим выпрямленного тока становится меньше. Эти составляющие тока протекают через конденсатор.

Сглаживающее действие дросселя (см. рис. 10.10) основано на том, что его индуктивное сопротивление для основной гармоники переменной составляющей выпрямленного тока во много раз больше сопротивления нагрузки. Поэтому основная часть переменной составляющей выпрямленного тока уменьшается дросселем. По постоянной составляющей сопротивление дросселя незначительно. Следовательно, напряжение нагрузки Uн будет определяться в основном постоянной составляющей. Дроссельный фильтр более эффективен при больших токах нагрузки.

Лучшими сглаживающими свойствами обладают комбинированные сглаживающие фильтры (Г-образные и П-образные), в которых

230

окажется приложено к переходу П2 и ток в цепи практически равен нулю. При повышении напряжения на тиристоре ток в цепи увеличивается незначительно.

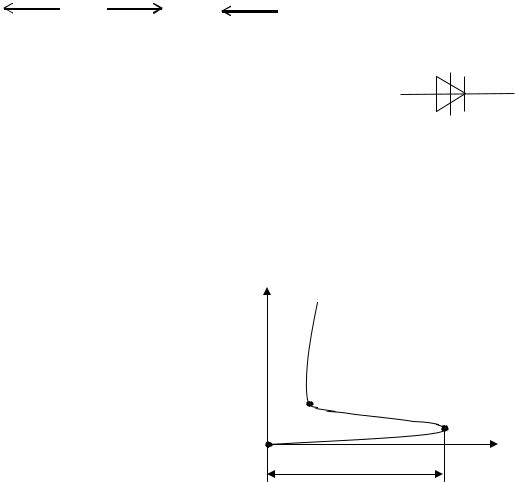

При достижении напряжением определенного значения, называемого напряжением пробоя Uпп, в переходе П2 напряженность электрического поля становится достаточной для ионизации и образования новых свободных носителей зарядов, при этом сопротивление перехода П2 резко уменьшается и тиристор открывается (рис. 10.12).

Ввиду незначительного внутреннего сопротивления открытого тиристора падение напряжения на нем (участок бв вольт-амперной характеристики) составляет всего 1–2 В. Ток, протекающий через тиристор, ограничивается только сопротивлением нагрузки.

Вотличие от диодного триодный тиристор имеет три электрода:

А– анод, К – катод и У – управляющий электрод (рис. 10.13).

Rн

–

Рис. 10.13. Структура триодного тиристора

Управляющим является один из электродов, примыкающих к закрытому p-n переходу.

Рис. 10.14. Условное графическое изображение триодного тиристора: а – с управлением по аноду; б – с управлением по катоду

232

В зависимости от этого триодные тиристоры имеют различное условное графическое изображение на схеме (рис. 10.14).

Между анодом и катодом тиристора подается напряжение U питания нагрузки Rн (см. рис. 10.13), величина которого меньше напряжения прямого пробоя Uпп (напряжения включения). При этом тиристор закрыт (рис. 10.15). При подаче на управляющий электрод положительного потенциала Uупр от источника управления в p-n переходе П3 возникает ток управления Iупр и появляются дополнительные носители зарядов, которые проникают в область закрытого p-n перехода

нии тока управления Iус, называемом током сглаживания, тиристор будет работать как неуправляемый диод (см. рис. 10.15).

Таким образом, тиристор может открываться двумя способами:

–подачей между анодом и катодом напряжения пробоя Uпп;

–при напряжении, меньшем Uпп, током Iу управления достаточной величины.

Так как управляющий электрод после открытия тиристора перестает оказывать влияние на его работу, то в цепь управляющего электрода обычно подается короткий импульс длительностью около 10 мкс. Ток управления составляет 1–2% от тока основной цепи.

Тиристор закрывается, когда напряжение между анодом и катодом становится равным нулю или изменяется его полярность на противоположную.

233

Таким образом, тиристор имеет два устойчивых состояния: закрытое, при котором его сопротивление очень велико, и открытое, при котором его сопротивление практически равно нулю.

Благодаря этому свойству тиристоры применяются для бесконтактной коммутации цепей и в схемах управляемых выпрямителей.

10.4. Управляемые выпрямители

Управляемый выпрямитель – это выпрямитель, на выходе которого величина напряжения может изменяться по заданному закону. В таких выпрямителях вместо диодов применяются триодные тиристоры, позволяющие изменять момент их перехода в открытое состояние. Переход тиристора из закрытого состояния в открытое происходит под действием управляющего импульса.

Простейшим тиристорным выпрямителем является однополупериодный (рис. 10.16). В основную цепь тиристора между анодом и катодом подается переменное напряжение, амплитуда которого меньше напряжения включения тиристора. Поэтому при отсутствии управляющего импульса тиристор закрыт.

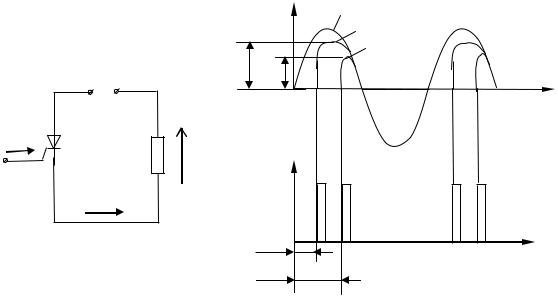

Рис. 10.16. Электрическая схема и временные диаграммы однополупериодного тиристорного выпрямителя

При наличии прямого напряжения между анодом и катодом и при подаче импульса в цепь управления тиристор открывается и будет от-
