М =

2М

кр

242

;

Sкр

0,175

Sкр

n2 = n1 (1 − S ).

Расчетные данные для построения механических характеристик асинхронного двигателя приведены в табл. 7.1.

Таблица 7.1

Расчетные данные для построения механических характеристик асинхронного двигателя

S	n2,	М,
S	об/мин	Н·м
	об/мин	Н·м
0	1500	0
0,053	1420	67,3
0,1	1350	104,3
0,175	1238	121,0
0,2	1200	120,5
0,3	1050	105,3
0,4	900	88,8
0,5	750	75,5
0,6	600	65,2
0,7	450	57,0
0,8	300	50,5
0,9	150	45,5
1,0	0	41,2

165

М, Н·м

120

110

100

								n2,	об
								n2,	мин
								1500	мин



						1400
						1400
						1300


		M=f(S)				1200
		M=f(S)				1200
						1100
						1100
						1000
						1000
						900
						900
						800
						800
						700
						700
						600

													n2=f(M)

						500
						500
						400


						300
						300
							200
																М, Н·м
					S
							100
							100
							0
0,2	0,4	0,6	0,8	1,0					20	40	60	80		100	120

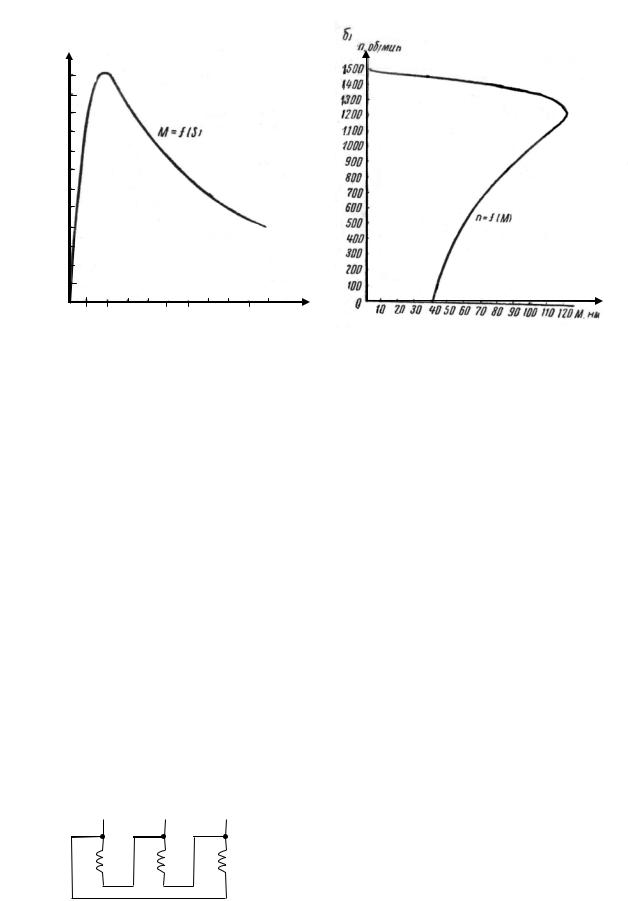

Рис. 7.21. Механические характеристики асинхронного двигателя

Контрольные вопросы

1.Асинхронным двигатель называется потому, что:

1)поле статора опережает при своем вращении ротор;

2)поле статора отстает от поля ротора;

3)поле статора и поле ротора совпадают;

4)поле статора находится в противофазе с полем ротора.

2.Каким образом следует соединить обмотку статора асинхронного трехфазного двигателя при его подключении к сети, если в его паспорте указано напряжение 220 В, а напряжение сети 220/380 В:

1)на данное напряжение включить нельзя;

2)«треугольником»;

3)«звездой»;

4)безразлично, по какой схеме?

3.Каким способом соединены обмотки статора асинхронного двигателя:

A B C

1) «звездой» без нейтрального провода;

2)«звездой» с нейтральным проводом;

3)«треугольником»?

166

4.Ротор четырехполюсного асинхронного двигателя, подключенного к сети трехфазного тока с частотой f=50 Гц, вращается с

частотой n2=1440 об/мин. Чему равно скольжение: 1) 0,04; 2) 0,1; 3) 0,02; 4) 0,08?

5.Как изменится скольжение асинхронного двигателя при изме-

нении нагрузки на валу от 0 до Мн:

1) увеличится; 2) уменьшится; 3) останется неизменным?

6.Будет ли работать трехфазный асинхронный двигатель при обрыве электрической цепи ротора:

1) нет, так как в обмотке ротора не будет ЭДС; 2) нет, так как в обмотке ротора не будет тока; 3) будет?

7.Каким образом можно увеличить пусковой момент асинхронного двигателя с фазным ротором:

1) применить ротор с двойной «беличьей клеткой»;

2) применить ротор с глубоким пазом;

3) увеличить количество фаз;

4) ввести пусковые реостаты в цепь обмотки ротора?

8.В каком положении находится скользящий контакт пускового реостата во время пуска асинхронного двигателя? Указать номер положения:

1)	1;	1		1		1

		2		2		2

2)	2;	3	3		3

3)3.

9.Чему равна сумма потерь мощности электрического двигателя при КПД η=85%, если двигатель потребляет мощность Р1н=30 кВт:

1)3,0 кВт; 2) 1,5 кВт; 3) 4,5 кВт; 4) 0,5 кВт?

10.Как изменится ЭДС обмоток ротора Е2 от момента запуска двигателя до набора оборотов холостого хода:

1)уменьшится; 2) увеличится; 3) останется неизменной?

167

11. В каких соотношениях находятся величины добавочных сопротивлений, включенных в цепь ротора асинхронного двигателя, на приведенных графиках механических характеристик:

R2+Rд1	1) Rд1>Rд2>Rд3;
	2) Rд1=Rд2=Rд3;
R2+Rд2	3) Rд1<Rд2<Rд3?
R2+Rд2
R2+Rд3
М

12. Какое из перечисленных уравнений соответствует уравнению механической характеристики асинхронного двигателя:

9550 P

n −n

кр

1) M =

; 2)

S =

; 3)

Sкр

13.Как изменить направление вращения вращающегося магнитного поля асинхронного двигателя:

1) изменить частоту трехфазного тока; 2) поменять местами два любых провода, подводящих к двигате-

лю трехфазное питающее напряжение; 3) поменять местами все три провода трехфазной сети?

14.Какая из приведенных схем позволяет осуществить реверс асинхронного двигателя?

1) A B C

2) A B C

3) A B C

168

15. Какой участок механической характеристики асинхронного двигателя соответствует устойчивой работе в двигательном режиме:

1)	аб;	n2
			в
2)	вг;	г		б

3)	бв;
			a
4)	ад?	0		M
			д

16. Каким отрезком на графике механической характеристики асинхронного двигателя определяется величина пускового момента двигателя:

n2 ж	е
1) аб;	д
2) ав;	д

3)вг;

4)ед?

б в

17.Как изменится скольжение асинхронного двигателя, если уменьшить тормозной момент на его валу:

1) не изменится; 2) увеличится; 3) уменьшится; 4) для ответа на вопрос недостаточно данных?

18.С какой целью при пуске двигателя в цепь обмотки ротора с контактными кольцами вводят добавочное сопротивление:

1) для уменьшения пускового момента и пускового тока;

2) для уменьшения времени разбега; 3) для уменьшения пускового тока и увеличения пускового мо-

мента; 4) для увеличения тока холостого хода?

19.При регулировании частоты вращения асинхронного трехфазного двигателя с фазным ротором были получены следующие частоты вращения: 1475; 1450; 1425; 1400 об/мин. Каким способом осуществлялось регулирование частоты вращения:

1) за счет изменения числа пар полюсов;

2) за счет изменения сопротивления в цепи ротора?

169
