Материал: 2300
Раздел 2. Разработка чертежей сооружений
Тема. Разработка чертежей фасада промышленного здания
Лабораторная работа № 14 Разработка чертежа фасада промышленного здания
Цель: Изучение способов и приобретение навыков в порядке построения чертежей фасадов промышленных зданий. Изучение нормативных требований к чертежам промышленных зданий.
Задание к лабораторной работе
Необходимо начертить фасад и фрагмент фасада промышленного здания. Воспользуйтесь бланком задания лабораторной работы № 10. Чертежи конструкций выполнять в NanoCAD СПДС в соответствие со строительными нормами, и правилами оформления чертежей.
Контрольные вопросы
1.Правила выполнения фасадов промышленных зданий.
2.Какие элементы прорисовываются на фасаде пром. здания?
3.В каких масштабах выполняются фасады пром. зданий.
4.«Полилиния» на чертеже. Создание, редактирование, управление.
5.Приведите алгоритм создания видовых экранов.
6.Порядок простановки «радиальных размеров».
7.Создание блоков.
21
Раздел 2. Разработка чертежей сооружений
Тема: Разработка чертежа типовой металлической балки
Лабораторная работа № 15 Разработка чертежа типовой металлической балки
Цель: Изучение способов и приобретение навыков в порядке построения чертежей металлических конструкций. Изучение нормативных требований к чертежам металлических конструкций.
Задание к лабораторной работе
Необходимо начертить чертеж металлической балки (рис. 7.). Выполните спецификацию элементов. Сделайте необходимые виды и разрезы.
Чертежи конструкций выполнять в NanoCAD СПДС в соответствие со строительными нормами.

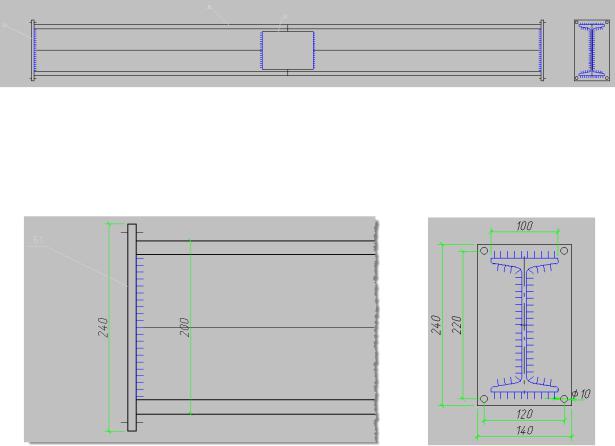

Основная несущая часть состоит из двух двутавров одинаковой длины, сваренных между собой и усиленных с помощью пластин КМ (накладки) с двух сторон (рис. 5.).
Рис. 5. Основная несущая часть балки
По бокам балки приварены пластины с отверстиями для крепления к другим элементам конструкции.
Рис. 6. Боковая часть балки
22
Необходимо присвоить марки элементам балки.

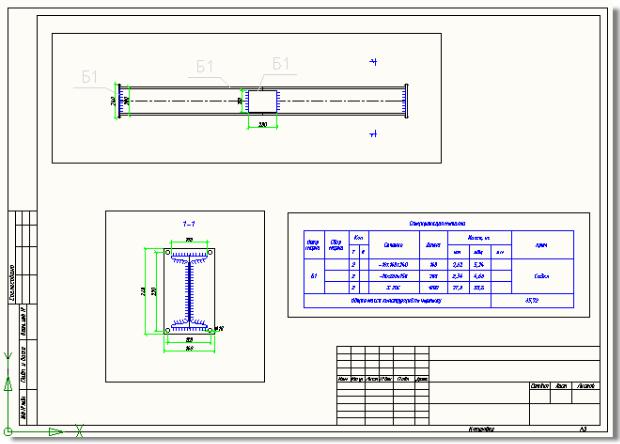

Рис. 7. Чертеж стальной балки
Контрольные вопросы
1.Правила выполнения чертежей стальных конструкций.
2.В каких масштабах выполняются узлы стальных конструкций.
3.Правила оформления сварных швов на чертежах.
4.Правила оформления спецификаций на чертежах.
5.Приведите порядок создания таблиц на чертеже.
6.Типы сварных швов.
7.Вывод чертежа на печать.
23
Раздел 2. Разработка чертежей сооружений
Тема: Разработка чертежа базы стальной колонны
Лабораторная работа №16 Разработка чертежа базы стальной колонны
Цель: Изучение способов и приобретение навыков в порядке построения чертежей металлических конструкций. Изучение нормативных требований к чертежам металлических конструкций.
Задание к лабораторной работе
Для всех вариантов (таблица 3) необходимо сделать чертеж базы металлической колонны (рис. 8.).
|
|
Варианты заданий |
|
|
Таблица 3 |
||
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
Вариант |
Тип базы |
Типоразмер |
Впл, мм |
Lпл, |
δпл, |
hтр, |
|
|
колонны |
колонны |
|
мм |
мм |
мм |
|
1 |
Тип 1 |
Двутавр №45 |
700 |
400 |
20 |
300 |
|
2 |
Тип 2 |
Двутавр №60 |
800 |
500 |
25 |
350 |
|
3 |
Тип 3 |
Двутавр №50 |
700 |
500 |
20 |
350 |
|
4 |
Тип 3 |
Двутавр №45 |
800 |
400 |
20 |
250 |
|
5 |
Тип 1 |
Двутавр №65 |
800 |
550 |
25 |
350 |
|
6 |
Тип 2 |
Двутавр №50 |
700 |
400 |
25 |
350 |
|
7 |
Тип 1 |
Двутавр №50 |
750 |
500 |
25 |
250 |
|
8 |
Тип 2 |
Двутавр №65 |
850 |
500 |
30 |
250 |
|
9 |
Тип 3 |
Двутавр №55 |
750 |
400 |
25 |
250 |
|
10 |
Тип 1 |
Двутавр №60 |
800 |
400 |
25 |
250 |
|
Контрольные вопросы
1.Особенности выполнения чертежей металлических конструкций.
2.В каких масштабах выполняются узлы металлических конструкций.
3.Правила оформления сварных соединений металлических конструкций.
4.Типы сварных швов.
5.Приведите порядок создания таблиц на чертеже.
6.Вывод чертежа на печать.
24

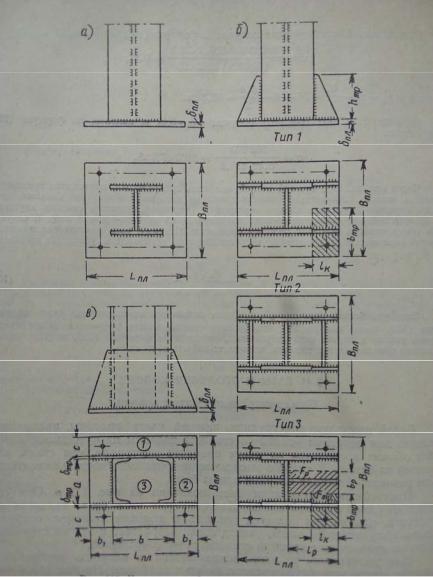

Рис. 8. Чертеж базы колонны
25
