Материал: 2300
Таблица 1
Варианты заданий
№ |
Пролет |
Число |
Число |
|
пролетов |
поперечных |
|||
Варианта |
L, м |
|||
n, шт. |
рам m, шт. |
|||
|
|
|||
|
|
|
|
|
1 |
12 |
2 |
5 |
|
2 |
18 |
2 |
6 |
|
3 |
24 |
1 |
7 |
|
4 |
12 |
3 |
8 |
|
5 |
18 |
2 |
9 |
|
6 |
24 |
1 |
5 |
|
7 |
12 |
3 |
6 |
|
8 |
18 |
2 |
7 |
|
9 |
24 |
1 |
8 |
|
10 |
12 |
3 |
9 |
|
11 |
18 |
1 |
5 |
|
12 |
24 |
1 |
6 |
|
13 |
12 |
2 |
7 |
|
14 |
18 |
2 |
8 |
|
15 |
24 |
1 |
9 |
|
16 |
12 |
2 |
5 |
|
17 |
18 |
2 |
6 |
|
18 |
24 |
1 |
7 |
|
19 |
12 |
2 |
8 |
|
20 |
18 |
2 |
9 |
Контрольные вопросы
1.Что такое слой его назначение.
2.Как создать слои в файле?
3.Приведите алгоритм переопределения геометрии с одного слоя на другой.
4.Сколько слоев может быть в одном файле?
5.Дайте определение статус слоя?
6.Что значит замороженный слой?
7.Какие функции можно выполнять в меню «Редактор свойств слоев»?
8.Что происходит при выключении слоя?
11
Раздел 1. Изучение программы NanoCAD СПДС
Тема: Создание спецификации
Лабораторная работа № 8 Создание спецификации
Цель: Изучение команд и приемов работы используемых для построения спецификаций, ведомостей расходов материалов и таблиц на чертежах.
Задание к лабораторной работе

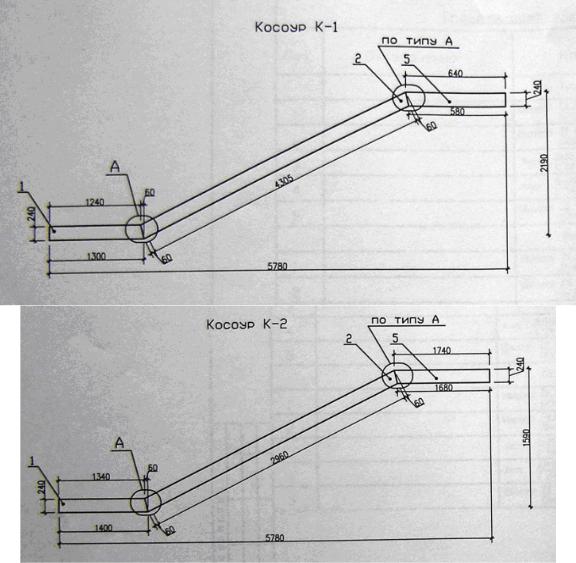

Во всех вариантах задания лабораторной работы, необходимо создать чертеж косоура (Рис. 1. и Рис. 2) и таблицы спецификаций на чертеже.
Рис. 1. Задание к лабораторной работе № 8, Косоур К 1 и К 2
12

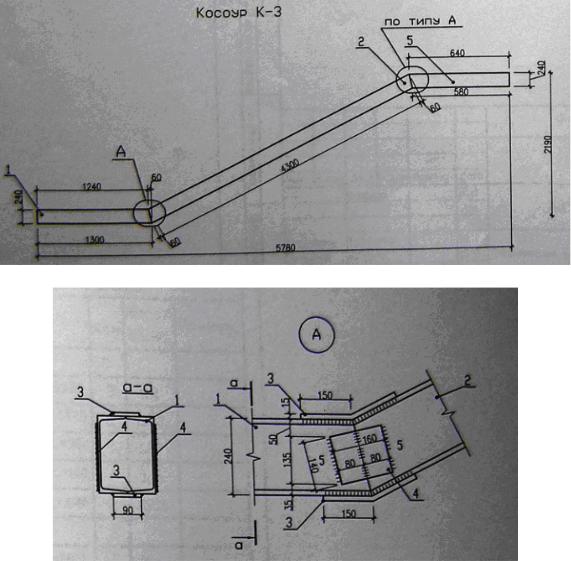

Рис. 2. Задание к лабораторной работе № 8 Косоур К 3
13

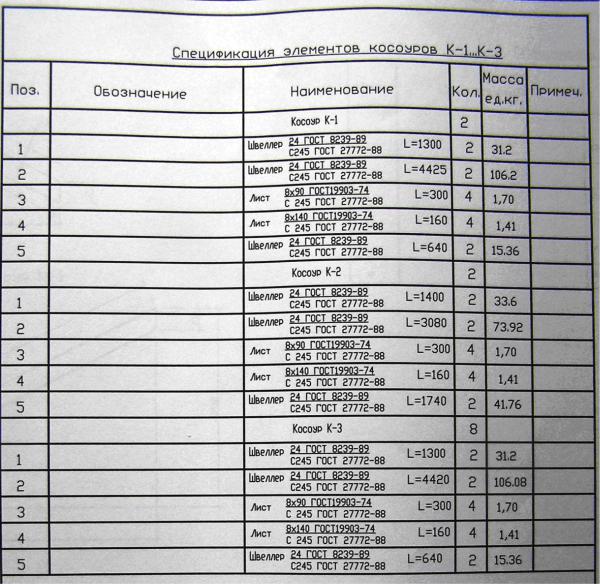

Рис. 3. Спецификация
Контрольные вопросы
1.Что такое таблица спецификаций её назначение.
2.Как создать таблицу на чертеже?
3.Перечислите инструменты для создания таблиц на чертежах .
4.Для чего предназначена ведомость материалов?
5.На какой слой необходимо поместить таблицу на чертеже?
6.Как изменить количество столбцов в уже построенной таблице на чертеже?
14
Раздел 2. Разработка чертежей сооружений
Тема: Разработка чертежей поэтажного плана жилого здания
Лабораторная работа № 9 Разработка чертежа плана 1-го этажа жилого здания
Цель: Изучение способов и приобретение навыков в порядке построения чертежей планов жилых зданий. Изучение нормативных требований к чертежам планов жилых зданий.
Задание к лабораторной работе
Необходимо начертить план 1-гоэтажа жилого здания. Обозначьте координационные оси, несущие стены и перегородки. Сделайте необходимые надписи, подписи и обозначения.
Чертежи конструкций выполнять в ПК NanoCAD СПДС в соответствие со строительными нормами, и правилами оформления чертежей. Расстояния в задании даны в миллиметрах. Используйте бланки заданий приведенные в приложении 2.
Контрольные вопросы
1.Правила выполнения плана здания.
2.В соответствии с каким ГОСТом проставляются размеры на плане здания.
3.Что такое «текстовый стиль» его назначение?
4.«Блоки» на чертеже. Создание, редактирование, управление.
5.Приведите алгоритм создания видовых экранов.
6.Приведите порядок простановки «линейных размеров».
7.Приведите порядок действий при простановке мультивыносок.
15
