Раздел 2. Разработка чертежей сооружений

Тема: Разработка чертежа многопустотной ж/б плиты перекрытия

Лабораторная работа № 17 Разработка чертежа многопустотной ж/б плиты перекрытия

Цель: Изучение способов и приобретение навыков в порядке построения чертежей железобетонных конструкций. Изучение нормативных требований к чертежам железобетонных конструкций.

Задание к лабораторной работе

Создайте графику плиты перекрытия, выполните массив отверстий. Начертите главный вид плиты перекрытия. Создайте вид слева. Выполните разрез плиты. Начертите опалубочный и арматурный чертеж плиты. Сформируйте спецификацию элементов конструкции (приложение 3).

Контрольные вопросы

1.Особенности выполнения чертежей железобетонных конструкций.

2.В каких масштабах выполняются узлы железобетонных конструкций.

3.Правила оформления чертежей железобетонных конструкций.

4.Каким образом показывается арматура на чертежах железобетонных конструкций.

5.Приведите порядок создания таблиц на чертеже.

6.Вывод чертежа на печать.

26

Список рекомендуемой литературы

1.Чекмарев, А.А. Инженерная графика. Машиностроительное черчение : учебник / А.А. Чекмарев. – М. : ИНФРА-М, 2014. – 396 с.

2.Сорокин, Н.П. Инженерная графика [Электронный ресурс] : учебник / Н.П. Сорокин, Е.Д. Ольшевский, А.Н. Заикина [и д.р.]. – СПБ. Лань, 2016. – Режим доступа : http://e.lanbook.com/books/74681

3.Инженерная 3d-компьютерная графика : учебник и практикум для академического бакалавриата / А.Л. Хейфец, А.Н. Логиновский, И.В. Буторина, В.Н. Васильева ; под ред. А.Л. Хейфеца. – 3-е изд., перераб. и доп. – М. : Издательство Юрайт, 2017. – (Серия : Бакалавр. Академический курс). – Режим доступа : www.biblio-online.ru/book/D8B65D42-504C-4618-BB84-71C04E1F7478.

4.Инженерная 3d-компьютерная графика в 2 т. Том 1 : учебник и практикум для академического бакалавриата / А.Л. Хейфец, А.Н. Логиновский, И.В. Буторина, В.Н. Васильева ; под ред. А.Л. Хейфеца. – 3-е изд., перераб. и доп. – М. : Издательство Юрайт, 2018. – (Серия : Бакалавр. Академический курс). – Режим доступа : www.biblio-online.ru/book/35643B27-D91B-488F-8E88-7026A126A74D.

5.Инженерная 3d-компьютерная графика в 2 т. Том 2 : учебник и практикум для академического бакалавриата / А.Л. Хейфец, А.Н. Логиновский, И.В. Буторина, В.Н. Васильева ; под ред. А.Л. Хейфеца. – 3-е изд., перераб. и доп. – М. : Издательство Юрайт, 2018. – (Серия : Бакалавр. Академический курс). – Режим доступа : www.biblio-online.ru/book/9ED0809C-145C-47A3-8DB0-2A79F21CE056.

6.Хейфец, А.Л. Компьютерная графика для строителей : учебник для академического бакалавриата / А.Л. Хейфец, В.Н. Васильева, И.В. Буторина ; под ред. А.Л. Хейфеца. – 2-е изд., перераб. и доп. – М. : Издательство Юрайт, 2018. – (Серия : Бакалавр. Академический курс). – Режим доступа : www.biblio- online.ru/book/14360C46-4298-41D4-AE16-C6C0A1550154.

27

Приложение

Приложение 1

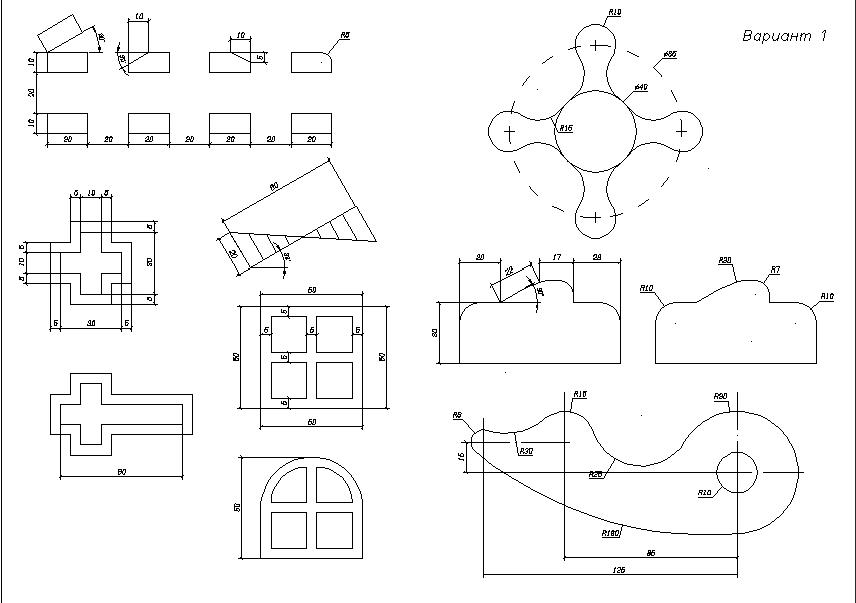

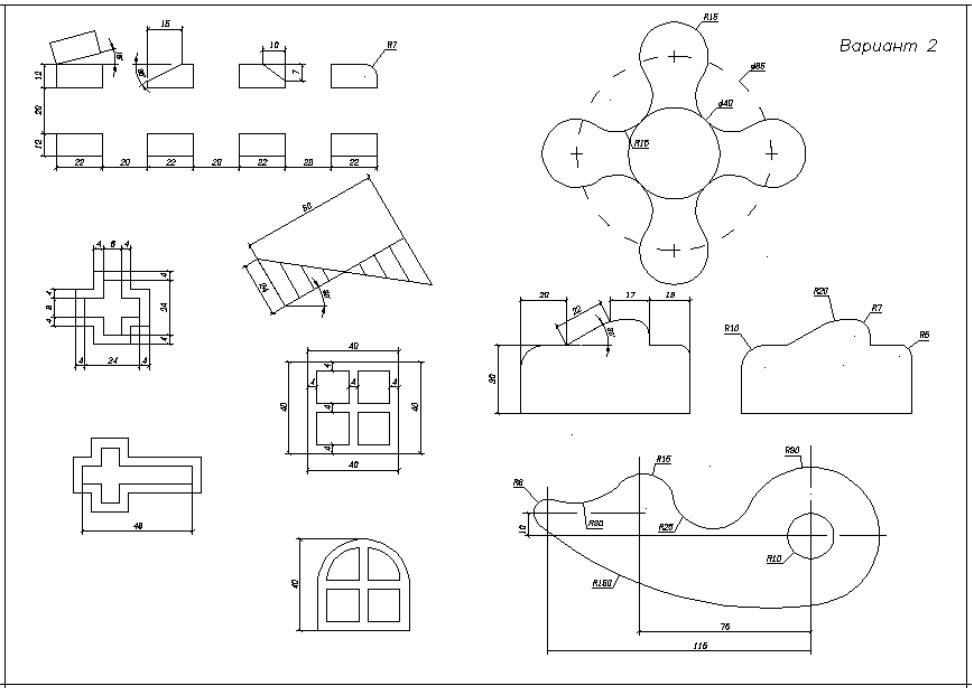

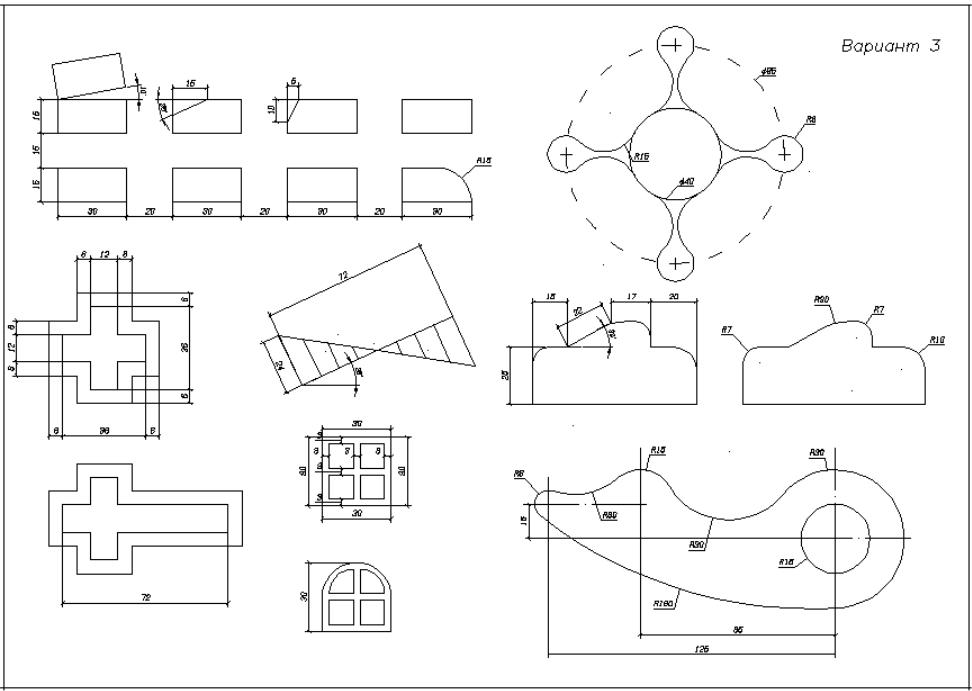

Бланки заданий к лабораторной работе № 1

28
