Материал: 2263
|
6 |
D3 |
Аргиллит серый |
57,4 |
57,4(08.08) |
2,7(09.08) |
|
7 |
γPR |
Гранит трещиноватый, |
62,0 |
||
|
|
|
выветрелый до 58,5 |
|
|
|
_24__ |
1 |
edQ4 |
Супесь заторфованная |
2,6 |
0,4(10.08) |
0,6(18.09) |
144,3 |
|
|
пластичная |
|
|
|
|
2 |
С3 |
Глина черная плотная |
11,9 |
|
|
|
|
|
твердая |
|
|
|
|
3 |
С1 |
Известняк трещиноватый |
73,0 |
45,8(15.08) |
45,5(18.09) |
|
4 |
D3 |
Аргиллит серый |
94,5 |
94,5(22.08) |
29,1(23.08) |
|
5 |
γPR |
Гранит трещиноватый |
99,0 |
||
|
|
|
крупнокристаллический, |
|
|
|
|
|
|
выветрелый на глубину до |
|
|
|
|
|
|
94,8 м |
|
|
|
_25__ |
1 |
dQ4 |
Супесь серая с щебнем |
2,5 |
|
|
129,2 |
|
|
известняка пластичная |
|
|
|
|
2 |
С1 |
Известняк закарстованный |
58,5 |
30,3(28.08) |
30,0(18.09) |
|
3 |
D3 |
Аргиллит серый |
72,4 |
72,4(04.09) |
13,0(05.09) |
|
4 |
γPR |
Гранит выветрелый на |
75,0 |
||
|
|
|
глубину до 74,0 м |
|
|
|
|
|
|
|
|
|
|
Окончание табл. 4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
|
|
|
_26__ |
1 |
dQ4 |
Суглинок с обломками |
3,4 |
|
|
107,5 |
|
|
известняка, |
|
|
|
|
2 |
С1 |
мягкопластичный |
59,5 |
24,8(08.09) |
24,7(18.09) |
|
3 |
D3 |
Известняк закарстованнный |
78,6 |
78,6(12.09) |
16,2(13.09) |
|
4 |
γPR |
Аргиллит серы |
80,0 |
||
|
|
|
Гранит |
|
|
|
|
|
|
крупнокристаллический, |
|
|
|
|
|
|
трещиноватый |
|
|
|
_27__ |
1 |
aQ4 |
Песок пылеватый |
2,6 |
|
|
107,5 |
|
|
средней плотности |
|
|
|
|
2 |
aQ4 |
Супесь бурая пластичная |
8,4 |
5,7(14.09) |
5,7(18.09) |
|
3 |
aQ4 |
Песок мелкий рыхлый |
18,9 |
|
|
|
4 |
aQ3 |
Песок средней крупности |
22,2 |
|
|
|
|
|
плотный |
|
|
|
|
5 |
С1 |
Известняк трещиноватый |
36,0 |
|
|
|
|
|
закарстованный |
|
|
|
|
6 |
D3 |
Аргиллит серый |
53,6 |
53,6(17.09) |
7,1 над |
|
7 |
γPR |
Гранит трещиноватый |
59,4 |
||
|
|
|
крупнокристаллический |
|
|
устьем |
|
|
|
выветрелый до 55,8 м |
|
|
(18.09) |
2. Порядок выполнения работы
Каждый студент получает от преподавателя фрагмент геологической карты (рис.1), номер разреза. Строить разрез рекомендуется на миллиметровой бумаге в следующем порядке. В нижней части листа делают три строки для характеристики скважин и указания расстояний между ними. Намечают начало и откладывают вправо длину разреза в масштабе горизонтальный 1:5000 и вертикальный 1:500.
У начала разреза строят шкалу абсолютных отметок с таким расчетом, чтобы максимальная отметка была несколько выше верхней точки разреза, а минимальная – ниже забоя самой глубокой скважины. Пример построения разреза см. на рис. 2.

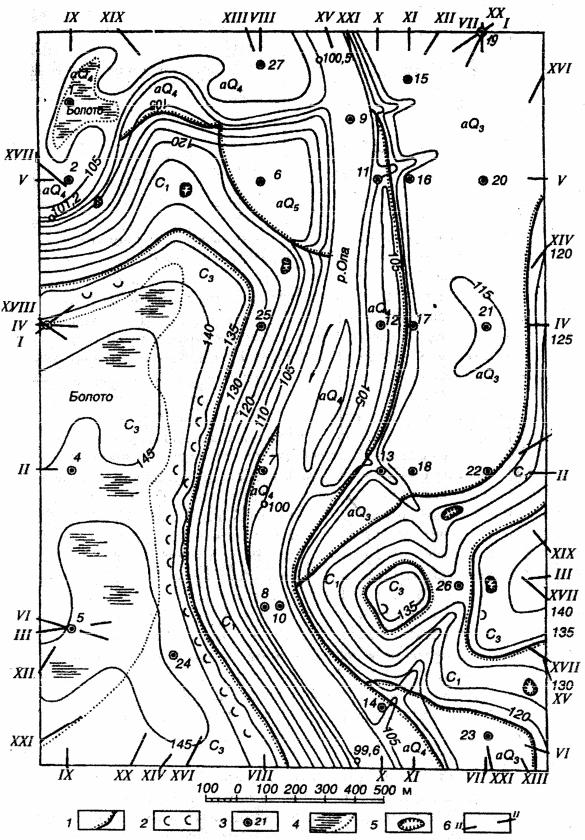

Рис. 1. Геологическая карта 1 :
1 – граница стратиграфического несогласия; 2 – оползни; 3 – буровая скважина и ее номер; 4 – болото; 5 – карстовая воронка; 6 – линия разреза и ее номер (Масштаб карты 1:10000)

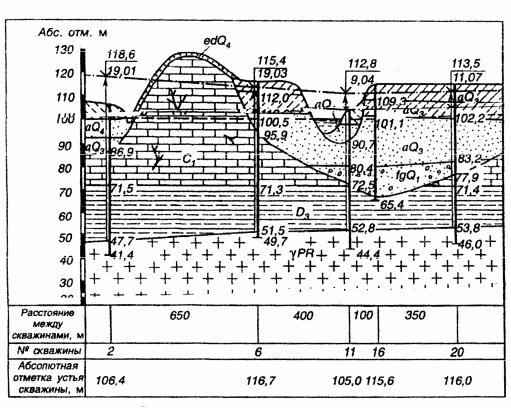

Рис. 2. Пример построения разреза
Далее приступают к построению топографического профиля. От левой линии по горизонтальному направлению откладывают в заданном масштабе расстояние от начала разреза до его пересечения с каждой горизонталью и точками отмечают абсолютные отметки соответствующих горизонталей. После этого также откладывают от начала разрез расстояния до каждой скважины и проводят вертикальный штрих в верхней из трех строк. Под штрихами указывают номера скважин, а ниже – абсолютные отметки их устьев, которые дают дополнительные точки для построения профиля. Соединив все точки плавными линиями, получают топографический профиль поверхности земли по заданному направлению.
На построенный профиль наносят колонки буровых скважин. При крупном масштабе разреза ствол скважины обозначают двумя вертикальными отрезками, в остальных случаях – один. На нижнем конце отрезка, соответствующем абсолютной отметке низшей точки пробуренной скважины (забою), ставят короткий поперечный штрих. Справа от штриха записывают абсолютную отметку забоя, вычисляемую как разность между абсолютной отметкой устья и глубиной скважины.
Например, для скважины 2 абсолютная отметка забоя равна
106,4–65,0= 41,4 м.
Вдоль линии скважин различают границы слоев и проставляют их абсолютные отметки, которые вычисляют как разность абсолютной отметки устья скважины и глубины залегания соответствующих слоев.
В интервале каждого слоя условными обозначениями, взятыми из строки графической колонки, отмечают карандашом состав и относительный возраст пород. Далее на топографический профиль переносят с карты точки пересечения разреза со стратиграфическими границами и карандашом справа и слева от точек отмечают относительный возраст пород. Например, левее скважины 6 на профиле отмечают границу между нижне-каменноугольными известняками (С1) и верхнечетвертичными отложениями (Q3).
Прежде чем проверить границы слоев на разрезе, восстанавливают в общих чертах доступную нам историю геологического развития изучаемого участка. Рассматривая стратиграфическую колонку и колонки скважин на разрезе, необходимо определить наиболее древние породы, вскрытые скважинами, имеется ли между геологическими слоями стратиграфический перерыв. По форме пролегания границ между слоями можно определить, как формировался рельеф в геологическое время и какие тектонические движения происходили, какие процессы влияли на этапы осадконакопления. Сделав этот анализ, на разрезе проводят возрастные границы, т. е. выделяют площади с одноименными индексами. Только после проведения возрастных границ проводят границы между слоями различных пород строго внутри возрастного комплекса.
После этого вычисляют абсолютные отметки УВП или разность между абсолютной отметкой устья скважины и глубиной залегания соответствующего уровня. Если напорный уровень выше устья, то берется не разность, а сумма. Например, для скважины 2 абсолютная отметка УГВ равна 106,4-5,0=101,4 м, а абсолютная отметка напорного уровня равна 106,4+12,2=118,6 м. Вычисленные отметки записывают справа от линии скважины и проводят УГВ пунктирной, а напорных – штрихпунктирной линиями.
3. Пример описания геологического строения территории
ксхематическому разрезу
Вгеологическом строении района изучаемого участка принимают участие породы кайнозойской эры, представленные аллювиальными и флювиоледниковыми отложениями. Современные аллювиальные отложения представлены супесью пластичной и песком мелким рыхлым кварцевым.
Верхнечетвертичные аллювиальные отложения сложены супесью желтой пластичной, песком от мелкозернистого иловатого до средней крупности плотного, местами перекрываемые суглинком бурым полутвердым.
