Материал: 2254

Основной характеристикой ПС является температура каплепадения. В современном автомобиле с дисковыми тормозами температура передней ступицы может достигать 150 оС. Поэтому солидолы с низкой температурой плавления не применяют, а используют «литолы».

Температуру каплепадения определяют на приборе Уббелоде [Отто Убеллоде (1867 – 1922), Марбург, Германия]. Капсула 3 наполняется пластичной смазкой (рис. 10.2), соединяется с термометром 1 и устанавливается в пробирку 2. При падении первой капли отмечают температуру каплепадения.

Температура каплепадения должна превышать температуру трущихся деталей на 15 – 20 оС.

Пластичные смазки должны быть водостойкими. Если в мензурку с водой поместить кусочек пластичной смазки и кипятить в течение часа или поместить на 24 ч в воду при 20 оС, то:

1.Пластичная смазка водостойкая, если смазка сохранила внешний вид и форму.

2.Неводостойкая смазка, если произошел полный или частичный распад куска пластичной смазки.

Основные виды пластичных смазок:

1.Кальциевые пластичные смазки.

1.1.Солидол «С» влагостойкий, синтетический, температура кипения равна 55 – 85 оC.

1.2.Графитная смазка УСС-А с добавлением 10% графита, применяется для смазки рессор, болтов крепления. Цвет серебристо-черный.

2.Литиевые ПС водостойкие, термостойкие, допустимая температу-

ра до 150 оC.

2.1.Литол 24 – для смазки узлов трения всех типов.

~96 ~

2.2.ШРУС – шарнирная смазка равных угловых скоростей с противозадирной присадкой.

2.3.Смазка № 158 – синего цвета с добавлением фтолационина меди С32Н16N6Сu. Применяется в игольчатых подшипниках, в шариковых подшипниках генераторов. Эту смазку иногда называют «вечной» (до 500 тыс. км пробега автомобиля).

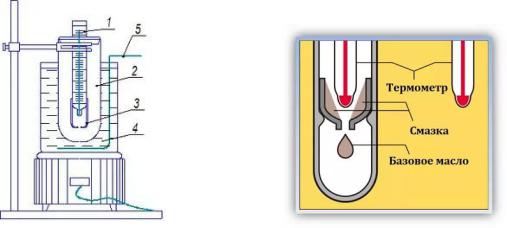

Рис. 10.2. Установка и разрез капсюли для определения температуры каплепадения: 1 – термометр; 2 – пробирка; 3 – капсюль;

4 – стакан с жидкостью; 5 – мешалка

3. Бариевые ПС.

ШРБ-4 – шарнирная смазка, загущенная бариевым мылом, которое не разрушает резину. Цвет коричневый, температура плавления 150 °C. Применяется в шарнирах, шаровых опорах.

4. Углеродистая ПС.

ВТВ – это вазелин технический волокнистый. Цвет белый, нерастворимый в электролитах, хорошо прилипает к металлу. Применяется для смазки клемм аккумуляторных батарей и консервации.

Характеристики основных пластичных смазок, применяемых на технических средствах, приведены в табл. 10.2.

Основные эксплуатационные требования к пластичным смазкам:

–коллоидная стабильность (неразделимость масла и загустителя);

–испаряемость (потеря массы при нагревании);

–водостойкость (способность противостоять размыву водой);

–смазочные свойства (способность предотвращать износ и задир трущихся поверхностей);

–прилипаемость к поверхностям трения.

~97 ~

МС-70 (НБа-Ал-Т 5/6 - 3) по ГОСТ 9762–76 – является основной морской морозостойкой смазкой, которая готовится загущением маловязкого масла при помощи церезина, бария (Ба) и алюминия (Ал). Содержит вязкостную присадку из полиизобутилена (МС – морская смазка). В условном обозначении буква Н означает, что пластичная смазка готовится загущением маловязкого нефтяного масла. Буква Т обозначает, что смазка имеет твердые присадки. Данная смазка имеет хорошие низкотемпературные свойства, высокую водостойкость и хорошие защитные свойства. Она предназначена для механизмов, непосредственно соприкасающихся с морской водой, и для забортного оборудования морских судов. Достаточно широко смазку применяют и в наземных машинах, где требуется сочетание морозостойкости и высокой защитной способности. Смазка работоспособна в диапазоне температур от – 50 до+ 60 оС. Класс густоты 3.

МЗ (НАл-Т 5/8-3) по ТУ 3.001263–76 – специализированная морозостойкая смазка, предназначенная для механизмов палубного оборудования морских судов (МЗ – морская защитная). Готовится загущением веретенного масла при помощи алюминиевого мыла и церезина, содержит противокоррозионную и вязкостную присадки. По основным свойствам она близка к смазке Лита, но превосходит её по консервационным свойствам. Применяют в узлах трения механизмов, работающих в морской воде и морской атмосфере. Смазка работоспособна в диапазоне температур от – 50 до + 80 оС. Класс густоты 3.

Контрольные вопросы и задания

1.Что представляют собою консистентные смазки, их состав?

2.Каково назначение консистентных смазок?

3.Как классифицируются консистентные смазки?

4.Что относят к внешним признакам смазок?

5.Каким образом можно установить тип загустителя?

6.Что называется температурой каплепадения консистентных смазок, для каких целей используется этот параметр?

7.Каков порядок определения смазки по внешним признакам?

8.Что представляет собою прибор для определения температуры каплепадения консистентных смазок, порядок её определения?

9.Какова методика определения класса густоты пластичной смазки?

10.Что понимается под числом пенетрации?

11.Для какой цели пластичная смазка МС-70 (НБа-Ал -Т 5/6 - 3), предназначенная для морских судов, содержит алюминий?

~99 ~

11. ОХЛАЖДАЮЩИЕ ЖИДКОСТИ

При работе двигателя около 20–30% теплоты необходимо отводить в

систему охлаждения. Основные требования к охлаждающей жидко-

сти [1]:

не должна замерзать при температуре – 60 оC;

не должна кипеть при температуре + 120 оC;

иметь теплоёмкость не менее 4 – 6 КДж/(кг· К).

Вода применяется для охлаждения двигателя. Она доступна, не токсична, но замерзает при 0 оС.

Качество охлаждающей воды, определяемое содержанием солей сульфатов (CаSO4, MgSO4), хлоридов (CаCl2, MgCl2) и общей жёсткостью, оказывает влияние на процесс протекания коррозии и образования накипи и шлама. Для охлаждения судовых дизелей может использоваться пресная вода или дистиллят, получаемый в испарителях.

Предварительная обработка воды производится:

–дистилляцией, когда практически достигается полное удаление солей и механических примесей в воде;

–кипячением с целью устранения карбонатной жесткости;

–химической обработкой кислотами и щелочами с целью полного умягчения воды.

Пресная вода, предназначенная для заполнения систем охлаждения дизелей, должна удовлетворять требованиям:

1) нормальным качеством пресной воды, в которой значение хлоридов не превышает 50 мг/л. Жесткость воды должна соответствовать

0,5 мг/л;

2) предельные показатели хлоридов в процессе эксплуатации не должны превышать более 200 мг/л, а жёсткость воды – 3,0 мг/л.

При достижении указанных предельных значений хлоридов и жесткости воды она подлежит замене.

Предотвращение охлаждаемых поверхностей блоков и втулок от коррозионного и кавитационного разрушений должно осуществляться с помощью применяемых в настоящее время эмульсионных масляных и других типов присадок отечественного и иностранного производства.

Средствами улучшения качества циркуляционной воды при замкнутой системе являются предварительная обработка, добавление антикоррозионных присадок и применение антифризов.

~100~
